J22 TDLAS Gasanalysator
Sicherungskralle des Anschlussklemmenraumdeckels lösen.
1.
Anschlussklemmenraumdeckel abschrauben und ggf. Geräteanzeige vom Hauptelektronikmodul trennen.
2.
DIP-Schalter Nr. 4 auf dem I/O-Elektronikmodul von OFF auf ON einstellen.
3.
Anschlussklemmenraumdeckel wieder aufsetzen und Sicherungskralle anbringen.
4.
Gerät wieder an die Energieversorgung anschließen.
5.
 Die Standard-IP-Adresse wird verwendet, sobald das Gerät neu gestartet wird.
4.10

Schutzart IP66 sicherstellen

Das Messgerät erfüllt alle Anforderungen für Schutzart IP66, Type 4X-Gehäuse. Um die Schutzart IP66, Type 4X-
Gehäuse zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen:
Prüfen, ob die Gehäusedichtungen sauber und korrekt angebracht sind.
1.
Die Dichtungen bei Bedarf trocknen, reinigen oder austauschen.
2.
Alle Gehäuseschrauben und Schraubenabdeckungen anziehen.
3.
Kabelverschraubungen fest anziehen.
4.
Kabel so verlegen, dass es vor der Kabeleinführung ein U bildet (Wassersack), um sicherzustellen, dass keine
5.
Feuchtigkeit in die Kabeleinführung eindringen kann.
Sicherstellen, dass der erforderliche Mindestbiegeradius des Kabels eingehalten wird.
Nicht benutzte Kabeleinführungen mit Blindstopfen verschließen.
6.
Endress+Hauser

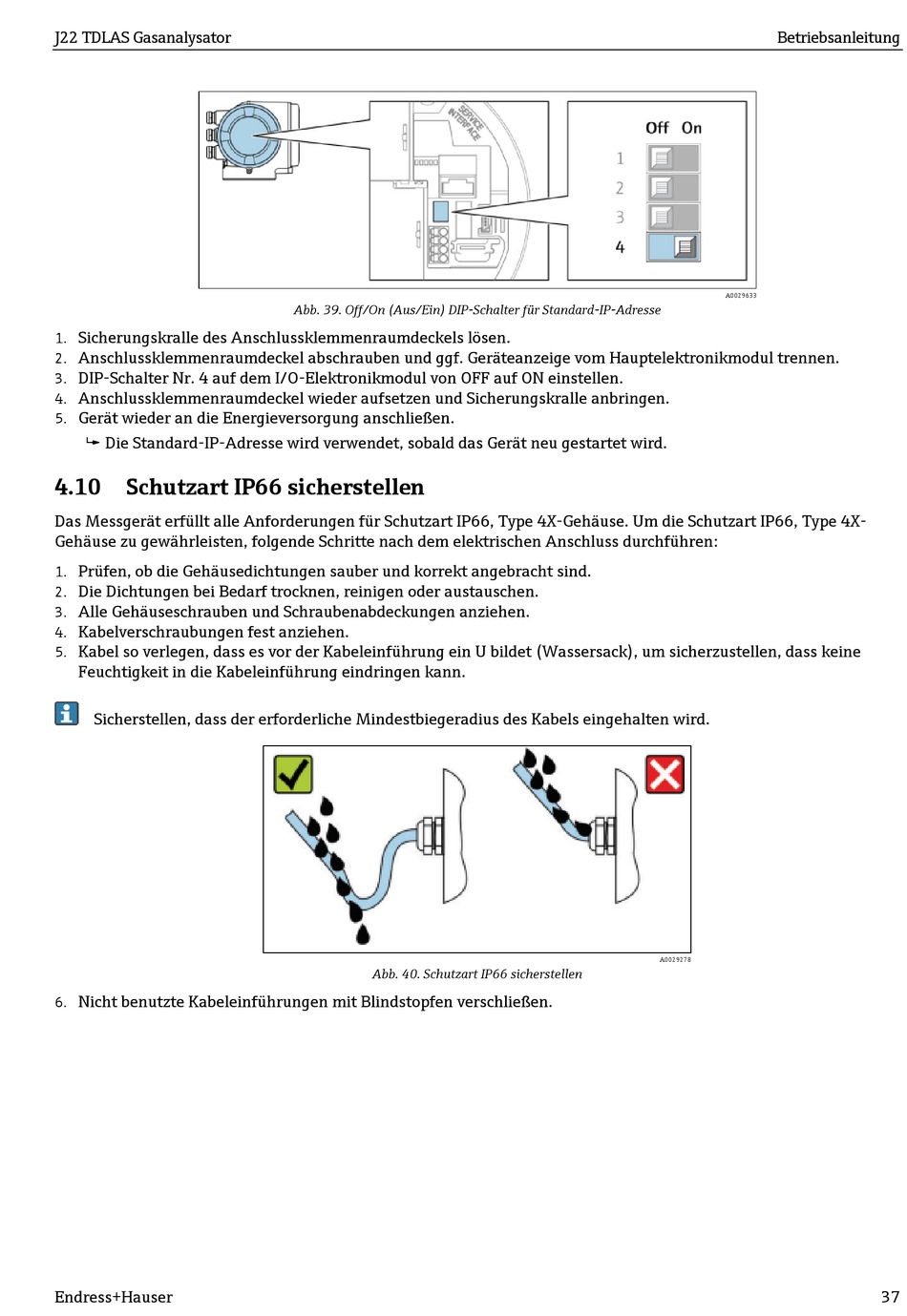

Abb. 39. Off/On (Aus/Ein) DIP-Schalter für Standard-IP-Adresse
Abb. 40. Schutzart IP66 sicherstellen
Betriebsanleitung
A0029633
A0029278
