Betriebsanleitung
Bolzen und Unterlegscheiben in die Durchgangsbohrungen in der Befestigungsklemme (3) einführen.
4.
Die Tragschiene mithilfe der mitgelieferten Halteklauen (4) auf der Baugruppe zur Mastmontage anbringen.
5.
Bolzen mit einem Drehmoment von 24,5 Nm (216,9 lb-in.) anziehen.
6.
Klemmen entsprechend der Systemkonfiguration auf dem Mast platzieren.
7.
Systemtyp
J22 TDLAS Gasanalysator mit Probenaufbereitungs-
system (SCS) auf Analysetafel
J22 TDLAS Gasanalysator mit Probenaufbereitungs-
system (SCS) im Gehäuse
Schritte 1 bis 6 wiederholen, um eine zweite Tragschiene anzubringen.
8.
M8-1,25 x 25 Bolzen in die Tragschiene und die Durchführungsbohrungen auf dem Gehäuse oder der
9.
Analysetafel des Probenentnahmesystems einführen.
20

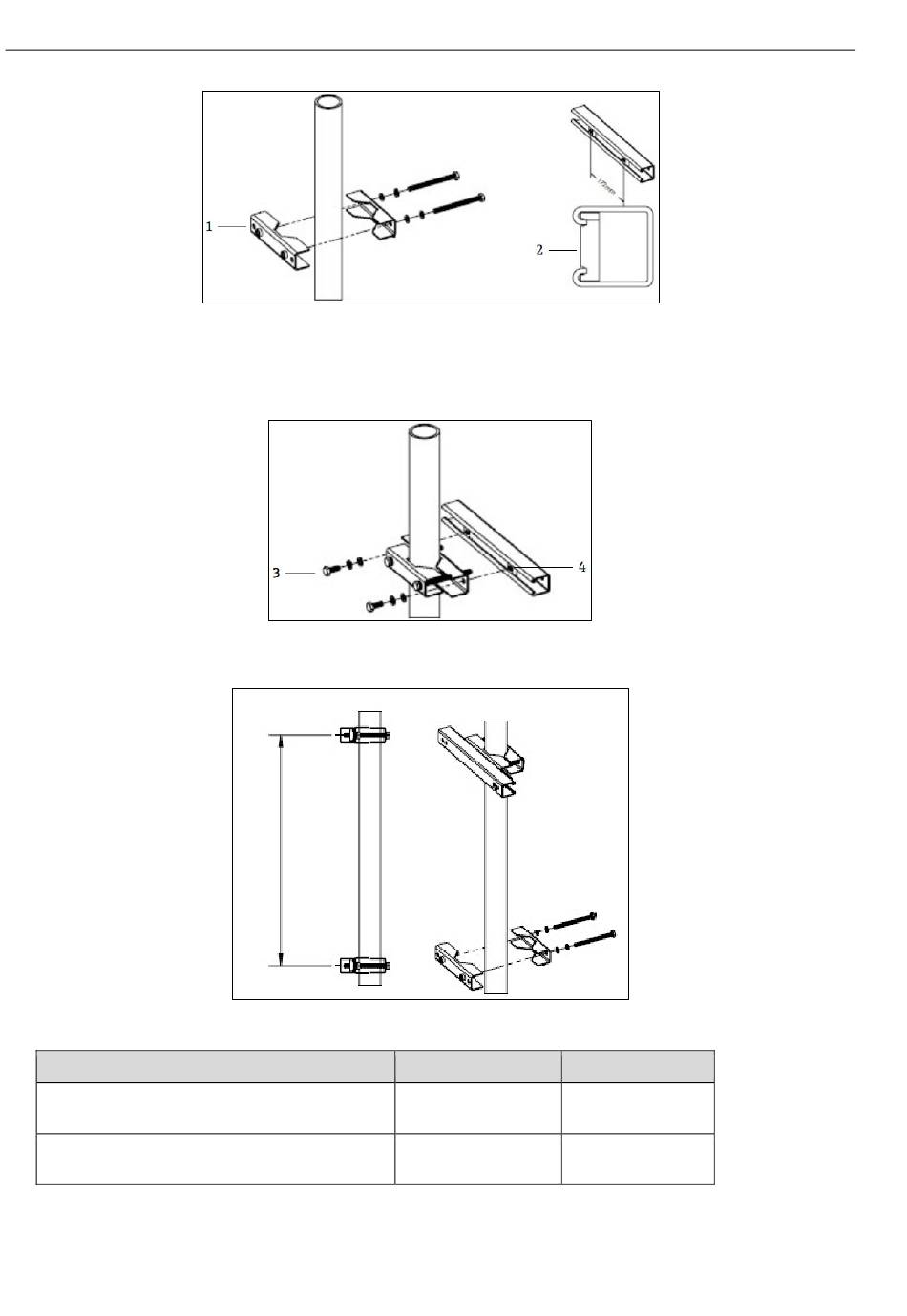

Abb. 11. Anbringen der Halteklauen auf der Tragschiene
1 Halteklaue
Abb. 12. Anbringen der Tragschiene
Abb. 13. Anbringen der Tragschiene
Abstand (mm) Abstand (in.)
337 13,3
641 25,2
J22 TDLAS Gasanalysator
