J22 TDLAS Gasanalysator
9.2.1.3

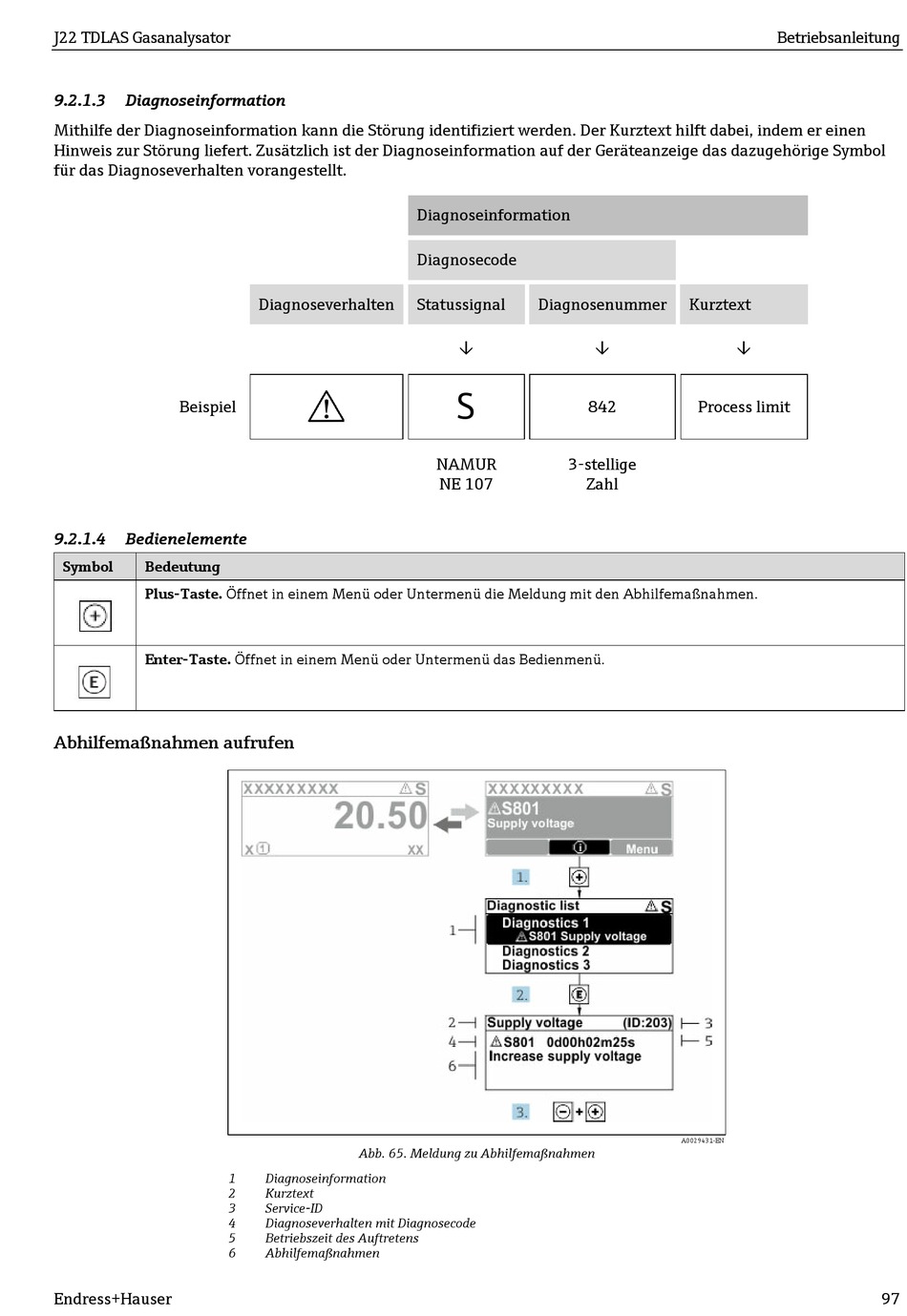

Diagnoseinformation

Mithilfe der Diagnoseinformation kann die Störung identifiziert werden. Der Kurztext hilft dabei, indem er einen
Hinweis zur Störung liefert. Zusätzlich ist der Diagnoseinformation auf der Geräteanzeige das dazugehörige Symbol
für das Diagnoseverhalten vorangestellt.
Beispiel
9.2.1.4 Bedienelemente
Symbol Bedeutung
Plus-Taste. Öffnet in einem Menü oder Untermenü die Meldung mit den Abhilfemaßnahmen.
Enter-Taste. Öffnet in einem Menü oder Untermenü das Bedienmenü.
Abhilfemaßnahmen aufrufen
Endress+Hauser
Diagnoseverhalten
Abb. 65. Meldung zu Abhilfemaßnahmen
1 Diagnoseinformation
2 Kurztext
3 Service-ID
4 Diagnoseverhalten mit Diagnosecode
5 Betriebszeit des Auftretens
6 Abhilfemaßnahmen
Diagnoseinformation
Diagnosecode
Statussignal Diagnosenummer

S
842
NAMUR 3-stellige
NE 107 Zahl
Kurztext
 
Process limit
A0029431-EN
Betriebsanleitung
