J22 TDLAS Gasanalysator
7.11

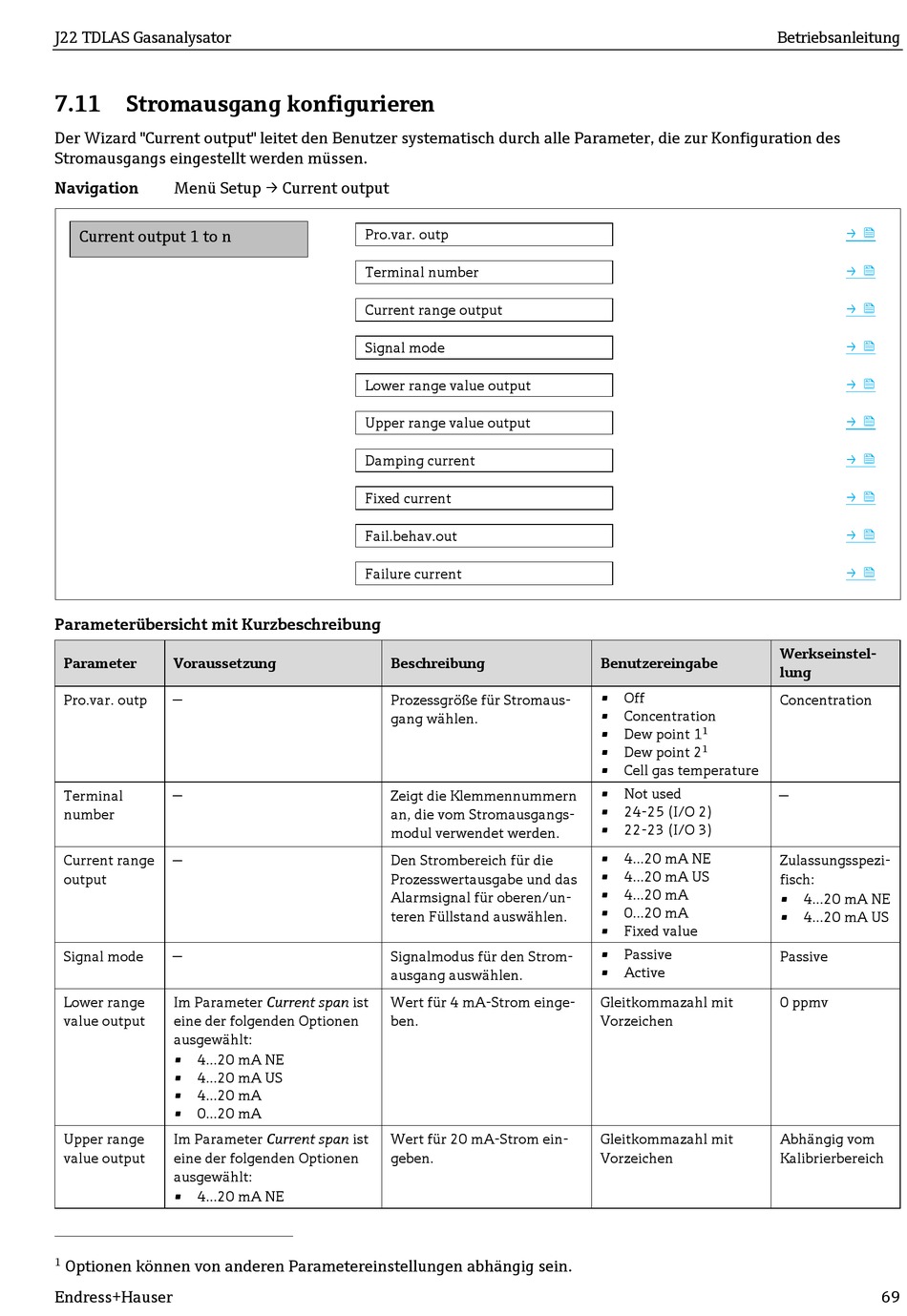

Stromausgang konfigurieren

Der Wizard "Current output" leitet den Benutzer systematisch durch alle Parameter, die zur Konfiguration des
Stromausgangs eingestellt werden müssen.
Navigation Menü Setup → Current output
Current output 1 to n
Parameterübersicht mit Kurzbeschreibung
Parameter Voraussetzung
Pro.var. outp —
Terminal
—
number
Current range —
output
Signal mode —
Lower range Im Parameter Current span ist
value output eine der folgenden Optionen
ausgewählt:
• 4...20 mA NE
• 4...20 mA US
• 4...20 mA
• 0...20 mA
Upper range Im Parameter Current span ist
value output eine der folgenden Optionen
ausgewählt:
• 4...20 mA NE
1 Optionen können von anderen Parametereinstellungen abhängig sein.
Endress+Hauser
Pro.var. outp
Terminal number
Current range output
Signal mode
Lower range value output
Upper range value output
Damping current
Fixed current
Fail.behav.out
Failure current
Beschreibung
Prozessgröße für Stromaus-
gang wählen.
Zeigt die Klemmennummern
an, die vom Stromausgangs-
modul verwendet werden.
Den Strombereich für die
Prozesswertausgabe und das
Alarmsignal für oberen/un-
teren Füllstand auswählen.
Signalmodus für den Strom-
ausgang auswählen.
Wert für 4 mA-Strom einge-
ben.
Wert für 20 mA-Strom ein-
geben.
Benutzereingabe
• Off
• Concentration
• Dew point 1 1
• Dew point 2 1
• Cell gas temperature
• Not used
• 24-25 (I/O 2)
• 22-23 (I/O 3)
• 4...20 mA NE
• 4...20 mA US
• 4...20 mA
• 0...20 mA
• Fixed value
• Passive
• Active
Gleitkommazahl mit
Vorzeichen
Gleitkommazahl mit
Vorzeichen
Betriebsanleitung
→ 
→ 
→ 
→ 
→ 
→ 
→ 
→ 
→ 
→ 
Werkseinstel-
lung
Concentration
—
Zulassungsspezi-
fisch:
• 4...20 mA NE
• 4...20 mA US
Passive
0 ppmv
Abhängig vom
Kalibrierbereich
69
