Betriebsanleitung

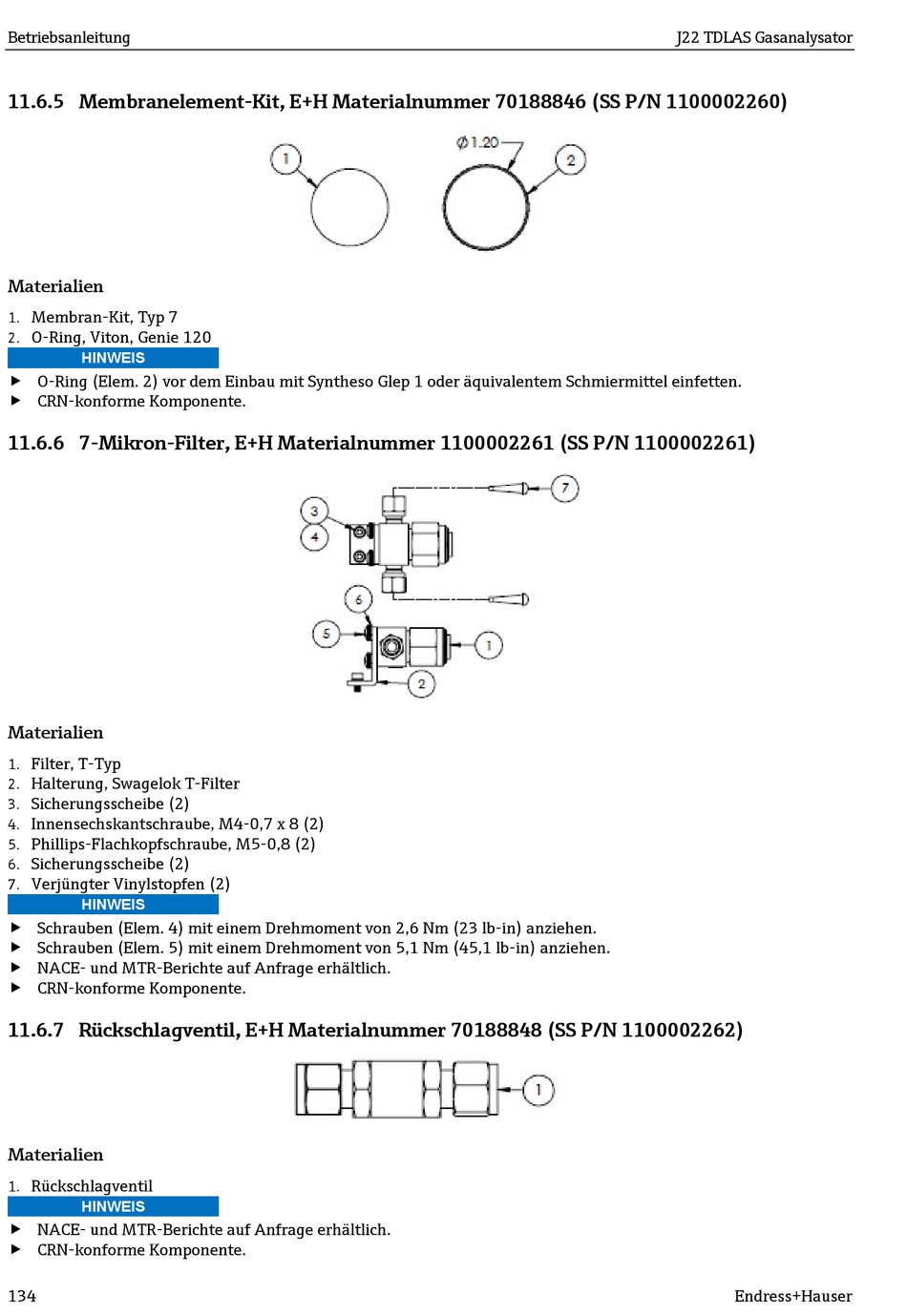

11.6.5 Membranelement-Kit, E+H Materialnummer 70188846 (SS P/N 1100002260)
Materialien
Membran-Kit, Typ 7
1.
O-Ring, Viton, Genie 120
2.
HINWEIS
O-Ring (Elem. 2) vor dem Einbau mit Syntheso Glep 1 oder äquivalentem Schmiermittel einfetten.
CRN-konforme Komponente.
11.6.6 7-Mikron-Filter, E+H Materialnummer 1100002261 (SS P/N 1100002261)
Materialien
Filter, T-Typ
1.
Halterung, Swagelok T-Filter
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 8 (2)
4.
Phillips-Flachkopfschraube, M5-0,8 (2)
5.
Sicherungsscheibe (2)
6.
Verjüngter Vinylstopfen (2)
7.
HINWEIS
Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
Schrauben (Elem. 5) mit einem Drehmoment von 5,1 Nm (45,1 lb-in) anziehen.
NACE- und MTR-Berichte auf Anfrage erhältlich.
CRN-konforme Komponente.
11.6.7 Rückschlagventil, E+H Materialnummer 70188848 (SS P/N 1100002262)
Materialien
Rückschlagventil
1.
HINWEIS
NACE- und MTR-Berichte auf Anfrage erhältlich.
CRN-konforme Komponente.
134
J22 TDLAS Gasanalysator
Endress+Hauser
