J22 TDLAS Gasanalysator

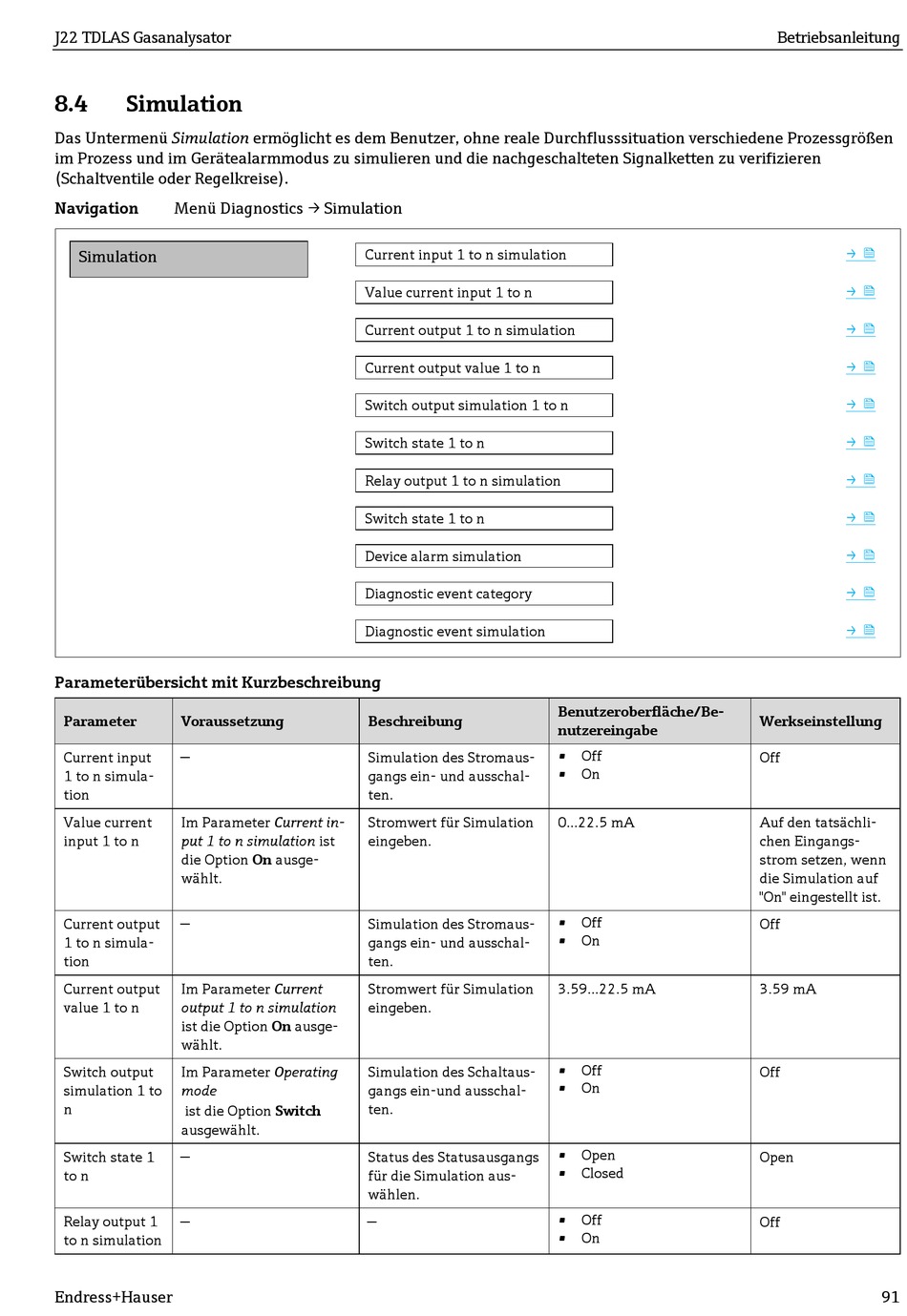

8.4 Simulation
Das Untermenü Simulation ermöglicht es dem Benutzer, ohne reale Durchflusssituation verschiedene Prozessgrößen
im Prozess und im Gerätealarmmodus zu simulieren und die nachgeschalteten Signalketten zu verifizieren
(Schaltventile oder Regelkreise).
Navigation Menü Diagnostics → Simulation
Simulation
Parameterübersicht mit Kurzbeschreibung
Parameter Voraussetzung
Current input —
1 to n simula-
tion
Value current Im Parameter Current in-
input 1 to n put 1 to n simulation ist
die Option On ausge-
wählt.
Current output —
1 to n simula-
tion
Current output Im Parameter Current
value 1 to n output 1 to n simulation
ist die Option On ausge-
wählt.
Switch output Im Parameter Operating
simulation 1 to mode
n
ist die Option Switch
ausgewählt.
Switch state 1 —
to n
Relay output 1 —
to n simulation
