J22 TDLAS Gasanalysator

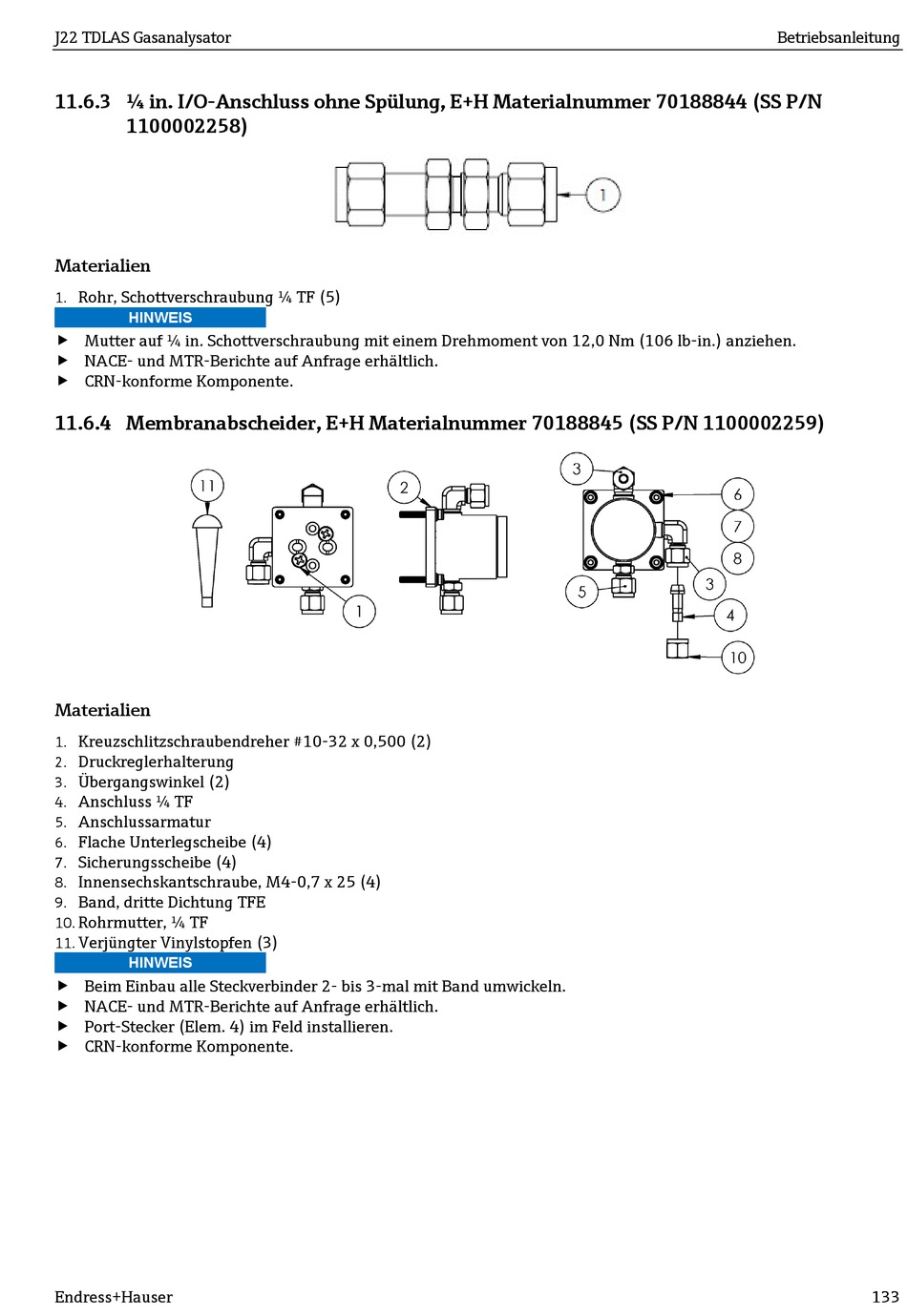

11.6.3 ¼ in. I/O-Anschluss ohne Spülung, E+H Materialnummer 70188844 (SS P/N
1100002258)
Materialien
Rohr, Schottverschraubung ¼ TF (5)
1.
HINWEIS
 Mutter auf ¼ in. Schottverschraubung mit einem Drehmoment von 12,0 Nm (106 lb-in.) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.4 Membranabscheider, E+H Materialnummer 70188845 (SS P/N 1100002259)
Materialien
Kreuzschlitzschraubendreher #10-32 x 0,500 (2)
1.
Druckreglerhalterung
2.
Übergangswinkel (2)
3.
Anschluss ¼ TF
4.
Anschlussarmatur
5.
Flache Unterlegscheibe (4)
6.
Sicherungsscheibe (4)
7.
Innensechskantschraube, M4-0,7 x 25 (4)
8.
Band, dritte Dichtung TFE
9.
Rohrmutter, ¼ TF
10.
Verjüngter Vinylstopfen (3)
11.
HINWEIS
 Beim Einbau alle Steckverbinder 2- bis 3-mal mit Band umwickeln.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 Port-Stecker (Elem. 4) im Feld installieren.
 CRN-konforme Komponente.
