Betriebsanleitung

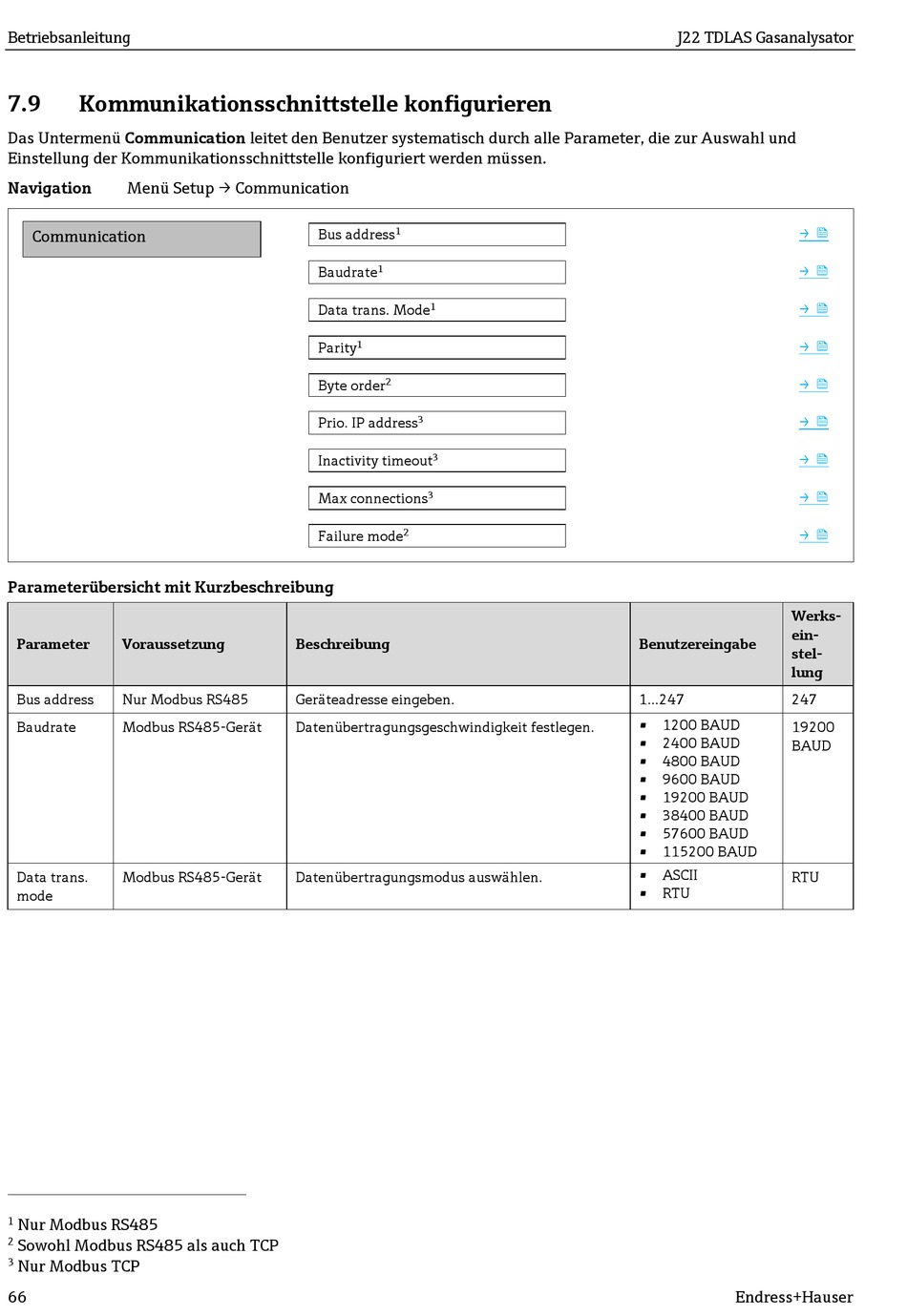

7.9

Kommunikationsschnittstelle konfigurieren

Das Untermenü Communication leitet den Benutzer systematisch durch alle Parameter, die zur Auswahl und
Einstellung der Kommunikationsschnittstelle konfiguriert werden müssen.
Navigation Menü Setup → Communication
Communication
Parameterübersicht mit Kurzbeschreibung
Parameter Voraussetzung
Bus address Nur Modbus RS485
Baudrate Modbus RS485-Gerät
Data trans. Modbus RS485-Gerät
mode
1 Nur Modbus RS485
2 Sowohl Modbus RS485 als auch TCP
3 Nur Modbus TCP
66
Bus address 1
Baudrate 1
Data trans. Mode 1
Parity 1
Byte order 2
Prio. IP address 3
Inactivity timeout 3
Max connections 3
Failure mode 2
Beschreibung
Geräteadresse eingeben.
Datenübertragungsgeschwindigkeit festlegen.
Datenübertragungsmodus auswählen.
J22 TDLAS Gasanalysator
→ 
→ 
→ 
→ 
→ 
→ 
→ 
→ 
→ 
Werks-
ein-
Benutzereingabe
stel-
lung
1...247 247
• 1200 BAUD
19200
• 2400 BAUD
BAUD
• 4800 BAUD
• 9600 BAUD
• 19200 BAUD
• 38400 BAUD
• 57600 BAUD
• 115200 BAUD
• ASCII
RTU
• RTU
Endress+Hauser
