Betriebsanleitung
 CRN-konforme Komponente.

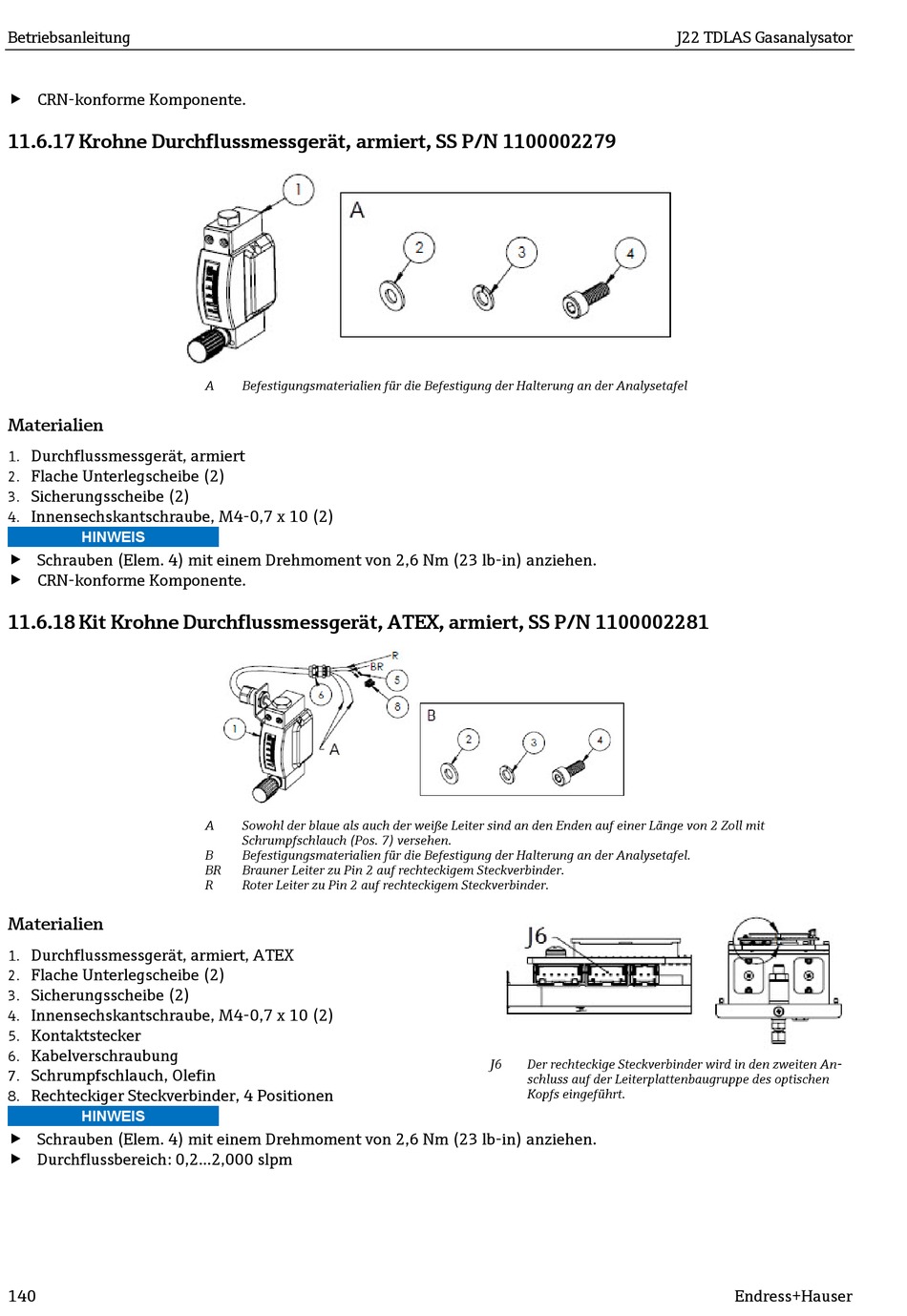

11.6.17 Krohne Durchflussmessgerät, armiert, SS P/N 1100002279
Materialien
Durchflussmessgerät, armiert
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 CRN-konforme Komponente.
11.6.18 Kit Krohne Durchflussmessgerät, ATEX, armiert, SS P/N 1100002281
Materialien
Durchflussmessgerät, armiert, ATEX
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
Kontaktstecker
5.
Kabelverschraubung
6.
Schrumpfschlauch, Olefin
7.
Rechteckiger Steckverbinder, 4 Positionen
8.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 Durchflussbereich: 0,2...2,000 slpm
140
A Befestigungsmaterialien für die Befestigung der Halterung an der Analysetafel
A Sowohl der blaue als auch der weiße Leiter sind an den Enden auf einer Länge von 2 Zoll mit
Schrumpfschlauch (Pos. 7) versehen.
B Befestigungsmaterialien für die Befestigung der Halterung an der Analysetafel.
BR Brauner Leiter zu Pin 2 auf rechteckigem Steckverbinder.
R Roter Leiter zu Pin 2 auf rechteckigem Steckverbinder.
J6 Der rechteckige Steckverbinder wird in den zweiten An-
schluss auf der Leiterplattenbaugruppe des optischen
Kopfs eingeführt.
