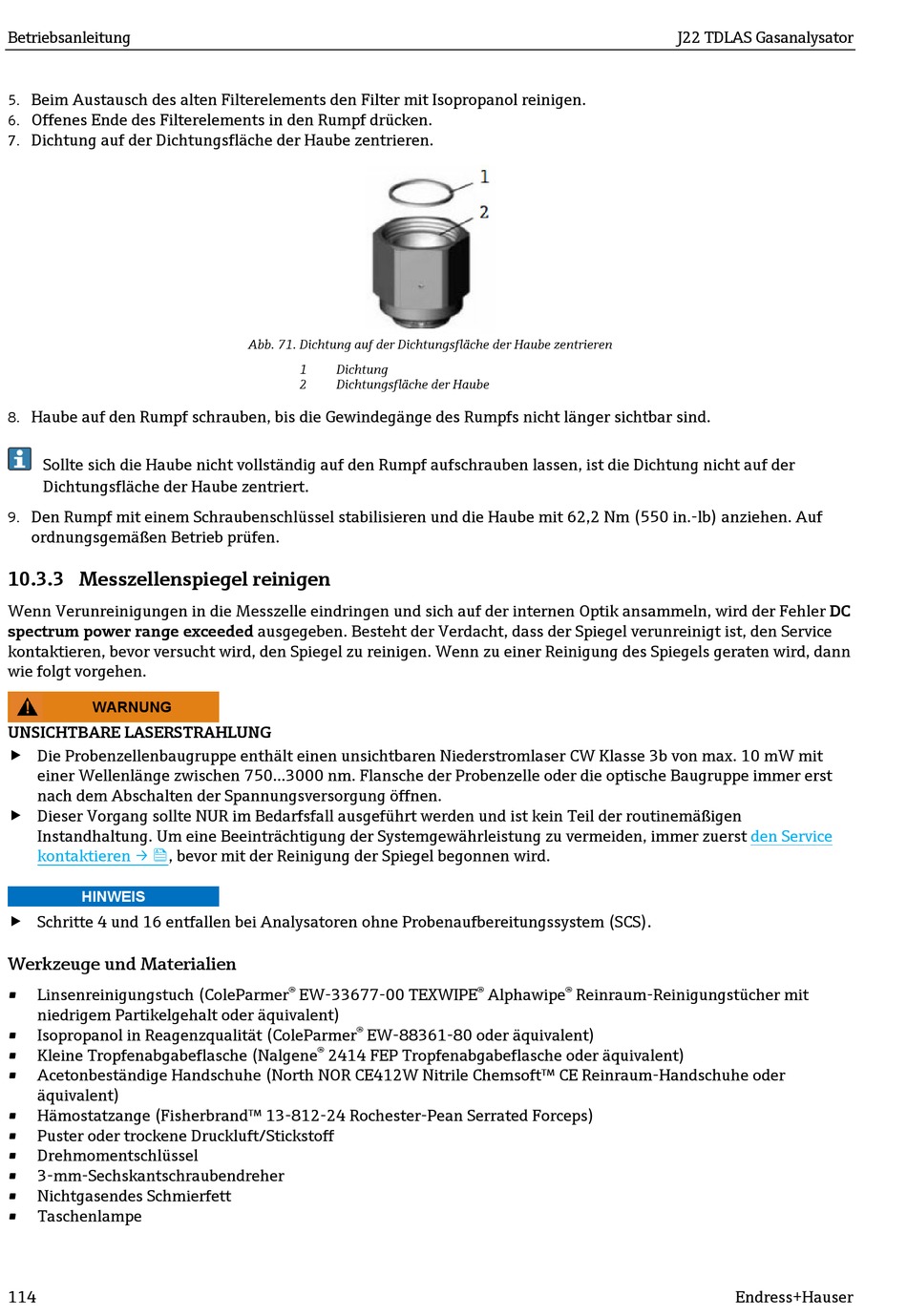

Betriebsanleitung
Beim Austausch des alten Filterelements den Filter mit Isopropanol reinigen.
5.
Offenes Ende des Filterelements in den Rumpf drücken.
6.
Dichtung auf der Dichtungsfläche der Haube zentrieren.
7.
Haube auf den Rumpf schrauben, bis die Gewindegänge des Rumpfs nicht länger sichtbar sind.
8.
Sollte sich die Haube nicht vollständig auf den Rumpf aufschrauben lassen, ist die Dichtung nicht auf der
Dichtungsfläche der Haube zentriert
Den Rumpf mit einem Schraubenschlüssel stabilisieren und die Haube mit 62,2 Nm (550 in.-lb) anziehen. Auf
9.
ordnungsgemäßen Betrieb prüfen.
10.3.3 Messzellenspiegel reinigen
Wenn Verunreinigungen in die Messzelle eindringen und sich auf der internen Optik ansammeln, wird der Fehler DC
spectrum power range exceeded ausgegeben. Besteht der Verdacht, dass der Spiegel verunreinigt ist, den Service
kontaktieren, bevor versucht wird, den Spiegel zu reinigen. Wenn zu einer Reinigung des Spiegels geraten wird, dann
wie folgt vorgehen.
WARNUNG
UNSICHTBARE LASERSTRAHLUNG
 Die Probenzellenbaugruppe enthält einen unsichtbaren Niederstromlaser CW Klasse 3b von max. 10 mW mit
einer Wellenlänge zwischen 750...3000 nm. Flansche der Probenzelle oder die optische Baugruppe immer erst
nach dem Abschalten der Spannungsversorgung öffnen.
 Dieser Vorgang sollte NUR im Bedarfsfall ausgeführt werden und ist kein Teil der routinemäßigen
Instandhaltung. Um eine Beeinträchtigung der Systemgewährleistung zu vermeiden, immer zuerst
kontaktieren → , bevor mit der Reinigung der Spiegel begonnen wird.
HINWEIS
 Schritte 4 und 16 entfallen bei Analysatoren ohne Probenaufbereitungssystem (SCS)

Werkzeuge und Materialien

• Linsenreinigungstuch (ColeParmer
niedrigem Partikelgehalt oder äquivalent)
• Isopropanol in Reagenzqualität (ColeParmer
• Kleine Tropfenabgabeflasche (Nalgene
• Acetonbeständige Handschuhe (North NOR CE412W Nitrile Chemsoft™ CE Reinraum-Handschuhe oder
äquivalent)
• Hämostatzange (Fisherbrand™ 13-812-24 Rochester-Pean Serrated Forceps)
• Puster oder trockene Druckluft/Stickstoff
• Drehmomentschlüssel
• 3-mm-Sechskantschraubendreher
• Nichtgasendes Schmierfett
• Taschenlampe
114
Abb. 71. Dichtung auf der Dichtungsfläche der Haube zentrieren
1 Dichtung
2 Dichtungsfläche der Haube
.
® EW-33677-00 TEXWIPE
® EW-88361-80 oder äquivalent)
® 2414 FEP Tropfenabgabeflasche oder äquivalent)
.
® Alphawipe ® Reinraum-Reinigungstücher mit
J22 TDLAS Gasanalysator
den Service
Endress+Hauser
