Betriebsanleitung

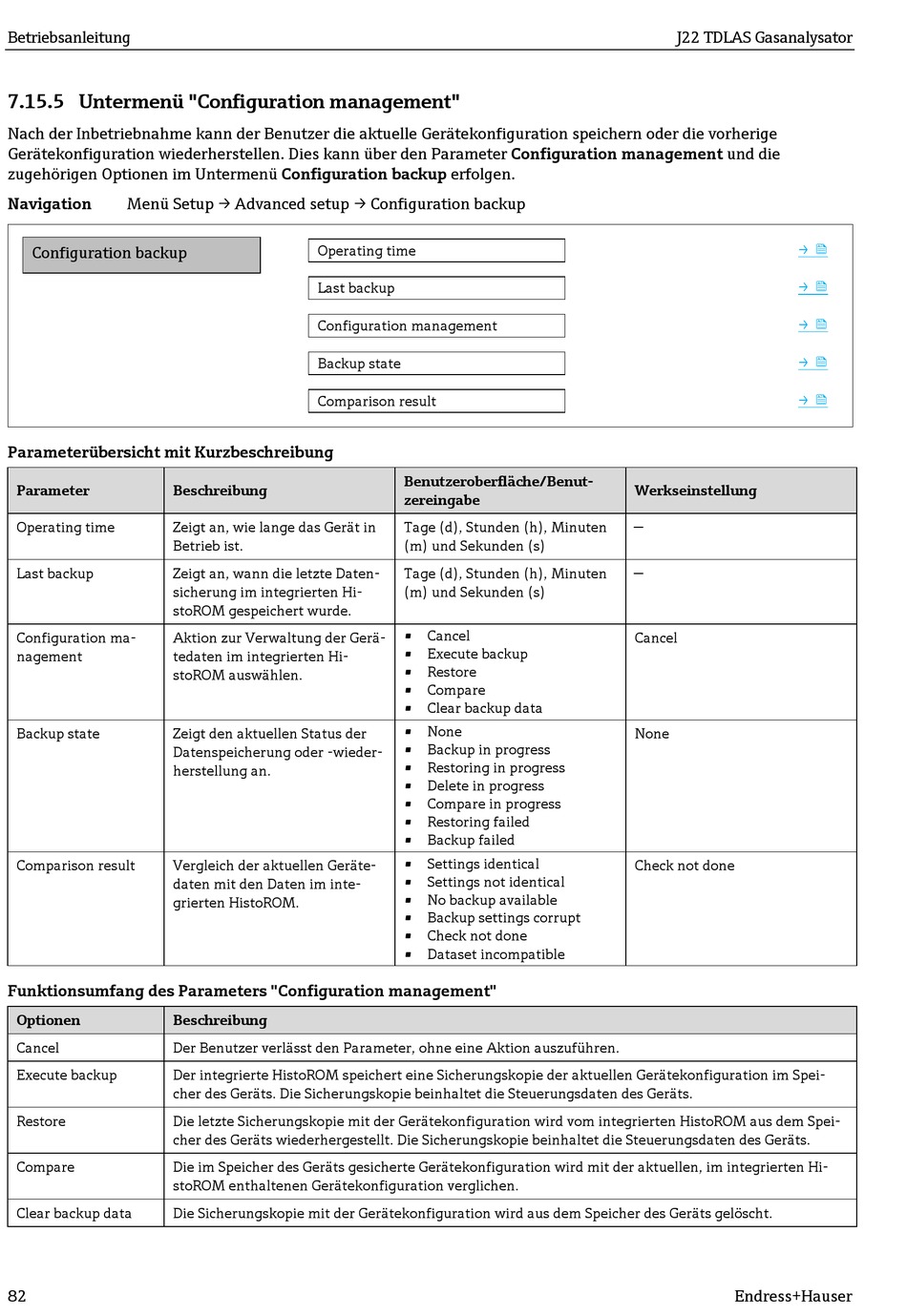

7.15.5 Untermenü "Configuration management"
Nach der Inbetriebnahme kann der Benutzer die aktuelle Gerätekonfiguration speichern oder die vorherige
Gerätekonfiguration wiederherstellen. Dies kann über den Parameter Configuration management und die
zugehörigen Optionen im Untermenü Configuration backup erfolgen.
Navigation Menü Setup → Advanced setup → Configuration backup
Configuration backup
Parameterübersicht mit Kurzbeschreibung
Parameter Beschreibung
Operating time Zeigt an, wie lange das Gerät in
Betrieb ist.
Last backup Zeigt an, wann die letzte Daten-
sicherung im integrierten Hi-
stoROM gespeichert wurde.
Configuration ma- Aktion zur Verwaltung der Gerä-
nagement tedaten im integrierten Hi-
stoROM auswählen.
Backup state Zeigt den aktuellen Status der
Datenspeicherung oder -wieder-
herstellung an.
Comparison result Vergleich der aktuellen Geräte-
daten mit den Daten im inte-
grierten HistoROM.
Funktionsumfang des Parameters "Configuration management"
Optionen Beschreibung
Cancel Der Benutzer verlässt den Parameter, ohne eine Aktion auszuführen.
Execute backup Der integrierte HistoROM speichert eine Sicherungskopie der aktuellen Gerätekonfiguration im Spei-
cher des Geräts. Die Sicherungskopie beinhaltet die Steuerungsdaten des Geräts.
Restore Die letzte Sicherungskopie mit der Gerätekonfiguration wird vom integrierten HistoROM aus dem Spei-
cher des Geräts wiederhergestellt. Die Sicherungskopie beinhaltet die Steuerungsdaten des Geräts.
Compare Die im Speicher des Geräts gesicherte Gerätekonfiguration wird mit der aktuellen, im integrierten Hi-
stoROM enthaltenen Gerätekonfiguration verglichen.
Clear backup data Die Sicherungskopie mit der Gerätekonfiguration wird aus dem Speicher des Geräts gelöscht.
82
Operating time
Last backup
Configuration management
Backup state
Comparison result
Benutzeroberfläche/Benut-
zereingabe
Tage (d), Stunden (h), Minuten
(m) und Sekunden (s)
Tage (d), Stunden (h), Minuten
(m) und Sekunden (s)
• Cancel
• Execute backup
• Restore
• Compare
• Clear backup data
• None
• Backup in progress
• Restoring in progress
• Delete in progress
• Compare in progress
• Restoring failed
• Backup failed
• Settings identical
• Settings not identical
• No backup available
• Backup settings corrupt
• Check not done
• Dataset incompatible
J22 TDLAS Gasanalysator
→ 
→ 
→ 
→ 
→ 
Werkseinstellung
—
—
Cancel
None
Check not done
