Betriebsanleitung
Bei Systemen mit der optionalen Gehäusespülung für das Probenentnahmesystem,
durchführen → .
Bei Systemen mit Gehäuse, Gehäusetür öffnen.
1.
Manometer (1) auf 69...103 kPa (10...14,9 psi) einstellen.
2.
Durchflussrate auf 1 l/min einstellen und aus Sicherheitsgründen das System mindestens 4 Minuten lang spülen,
3.
bis der angezeigte Feuchtewert unterhalb eines akzeptablen Fehlerniveaus liegt.
Probenzufuhrventil (2) so einstellen, dass Gas strömt.
4.
Validierungs-/Probengas auf Öffnen stellen.
5.
Manometer (1) auf den Sollwert einstellen.
6.
WARNUNG
 Die Einstellung von 172 kPa (25 psig) auf dem Manometer nicht überschreiten.
 345 kPa (50 psi) von der Station zur Druckreduzierung nicht überschreiten.
 Für CRN-Systeme: Die Einstellung von 103 kPa (14,9 psig) auf dem Manometer nicht überschreiten.
Bypass-Durchflussmessgerät (4) auf einen Sollwert einstellen, dann Analysator-Durchflussmessgerät (5) mithilfe
7.
des Prozessgases mit maximal erwartetem Gegendruck justieren.
Durchfluss justieren, wenn sich die Gaszusammensetzung oder der Gegendruck ändert.
Bei Systemen mit Gehäuse, Gehäusetür schließen.
8.
4.9.1

Durchflussschalter einstellen

Der Durchflussschalter ist werksseitig auf 0,3 l/min eingestellt und sollte bei Einbau keine Justierung benötigen. Soll
der Durchflussschalter geprüft oder zurückgesetzt werden, dann wie folgt vorgehen und ein Universalmessgerät im
kontinuierlichen Modus verwenden oder
Gas auf einen Mindestdurchfluss von 0,3 l/min einstellen. (1)
1.
1
2
Mutter auf dem Durchflussschalter lösen. (2)
2.
Reed-Kartusche (1) auf den gewünschten Wert einstellen; mindestens 0,3 l/min, bis der Alarm aktiviert wird.
3.
Durchfluss auf eine gewünschte Durchflussrate zwischen 0,5 und 1 l/min einstellen. Der Alarm sollte damit
4.
behoben werden und den Status ändern.
Mutter sichern. (1)
5.
Im Normalbetrieb besteht für den Alarm eine Verzögerung von 60 Sekunden.
34
Alarm 904 überwachen →

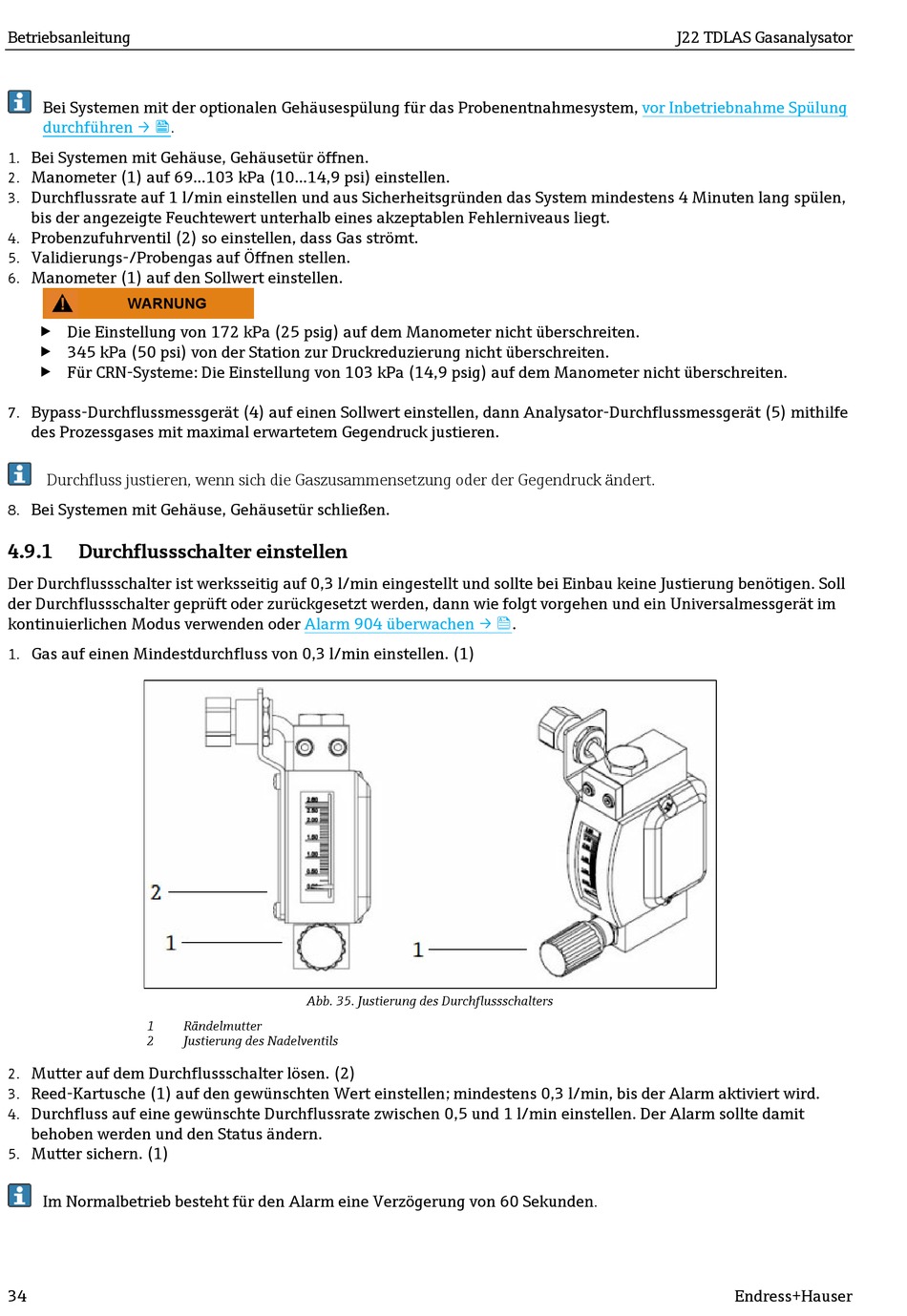

Abb. 35. Justierung des Durchflussschalters
Rändelmutter
Justierung des Nadelventils
vor Inbetriebnahme Spülung
.
J22 TDLAS Gasanalysator
