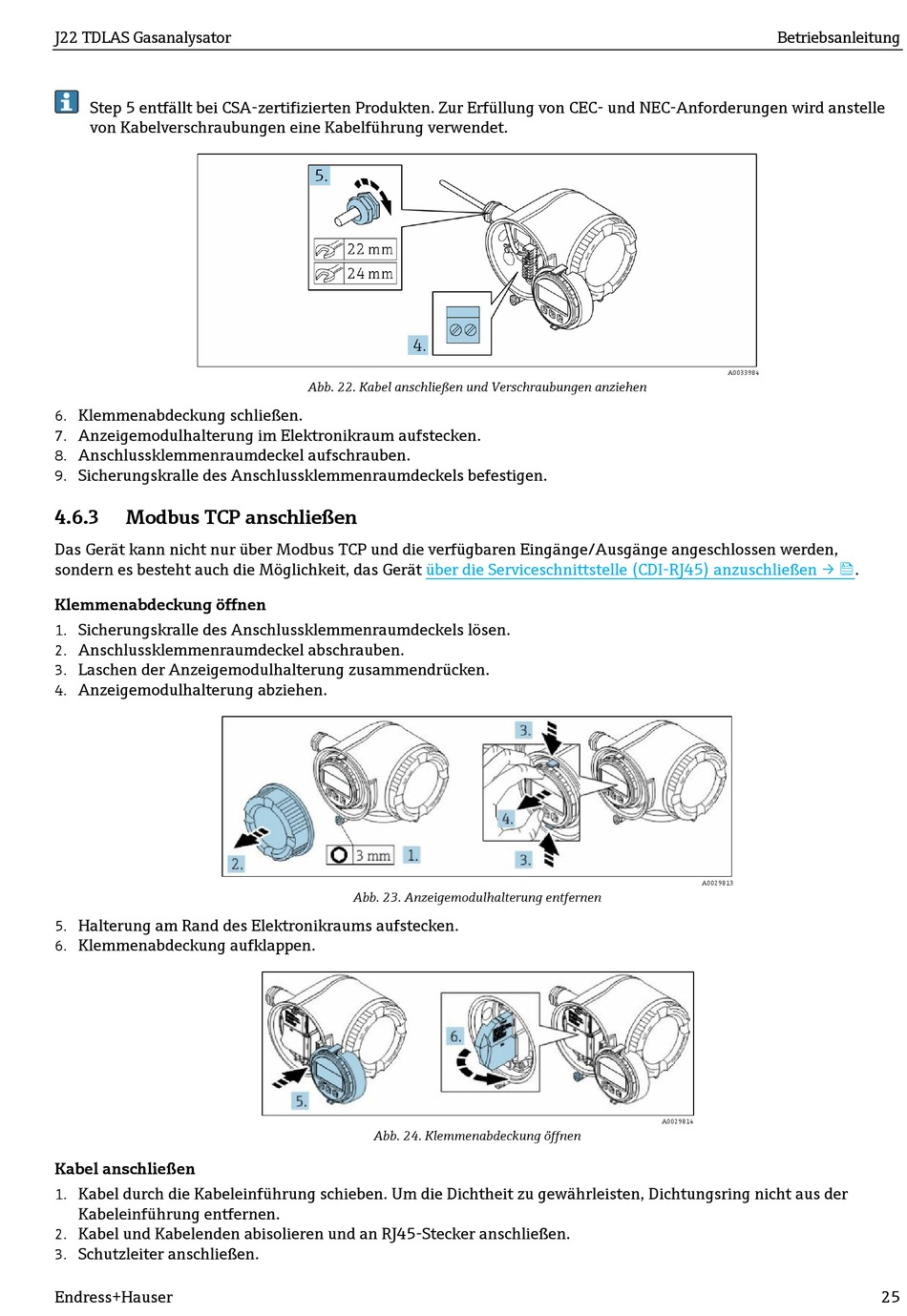

Step 5 entfällt bei CSA-zertifizierten Produkten. Zur Erfüllung von CEC- und NEC-Anforderungen wird anstelle
von Kabelverschraubungen eine Kabelführung verwendet.
Klemmenabdeckung schließen.
6.
Anzeigemodulhalterung im Elektronikraum aufstecken.
7.
Anschlussklemmenraumdeckel aufschrauben.
8.
Sicherungskralle des Anschlussklemmenraumdeckels befestigen.
9.
4.6.3 Modbus TCP anschließen
Das Gerät kann nicht nur über Modbus TCP und die verfügbaren Eingänge/Ausgänge angeschlossen werden,
sondern es besteht auch die Möglichkeit, das Gerät
Klemmenabdeckung öffnen
Sicherungskralle des Anschlussklemmenraumdeckels lösen.
1.
Anschlussklemmenraumdeckel abschrauben.
2.
Laschen der Anzeigemodulhalterung zusammendrücken.
3.
Anzeigemodulhalterung abziehen.
4.
Halterung am Rand des Elektronikraums aufstecken.
5.
Klemmenabdeckung aufklappen.
6.
Kabel anschließen
Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dichtungsring nicht aus der
1.
Kabeleinführung entfernen.
Kabel und Kabelenden abisolieren und an RJ45-Stecker anschließen.
2.
Schutzleiter anschließen.
3.
