Modbus Rs485 Anschließen - Endress+Hauser J22 TDLAS Betriebsanleitung

Betriebsanleitung

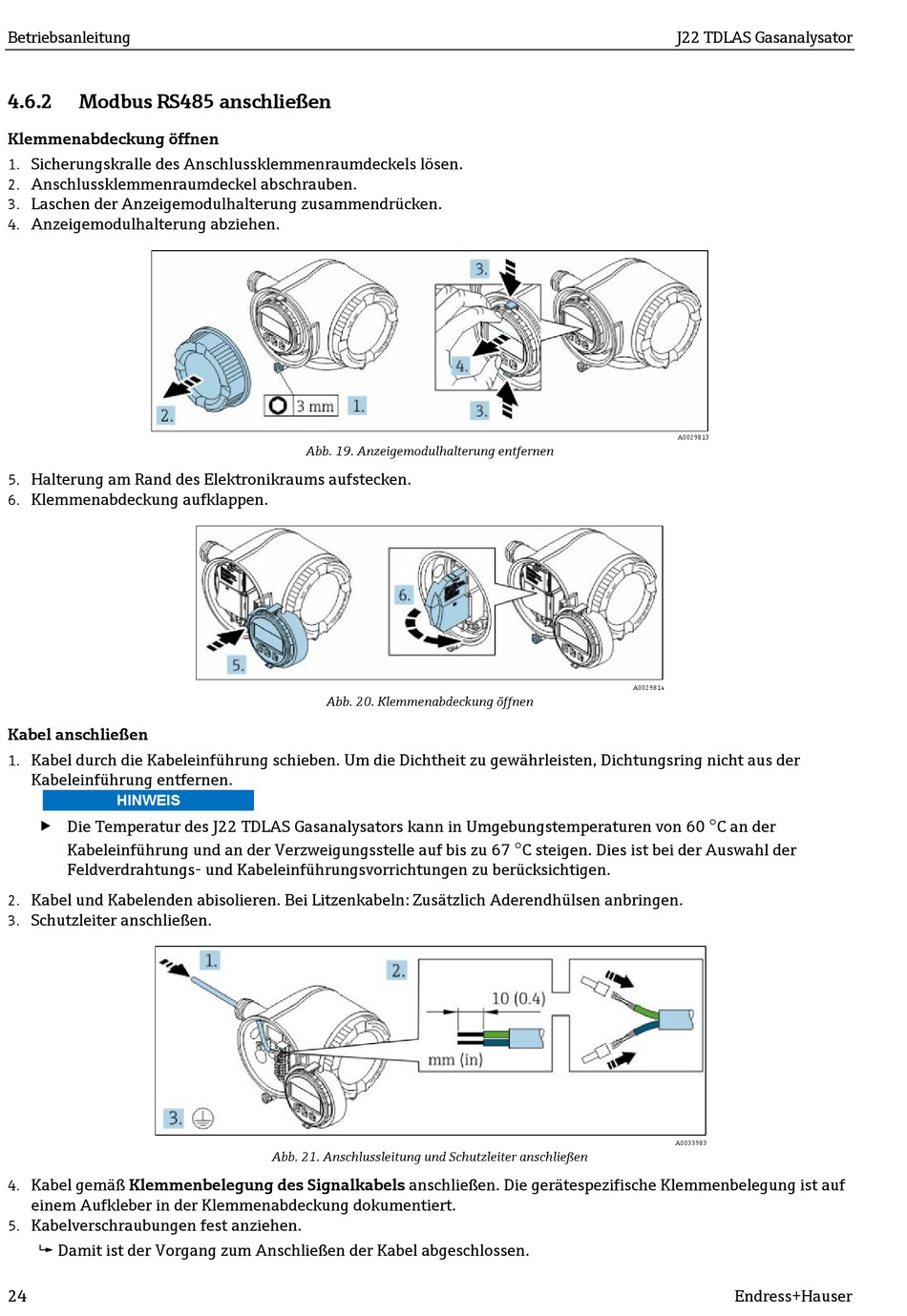

4.6.2 Modbus RS485 anschließen
Klemmenabdeckung öffnen
Sicherungskralle des Anschlussklemmenraumdeckels lösen.
1.
Anschlussklemmenraumdeckel abschrauben.
2.
Laschen der Anzeigemodulhalterung zusammendrücken.
3.
Anzeigemodulhalterung abziehen.
4.
Halterung am Rand des Elektronikraums aufstecken.
5.
Klemmenabdeckung aufklappen.
6.
Kabel anschließen
Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dichtungsring nicht aus der
1.
Kabeleinführung entfernen.
HINWEIS
 Die Temperatur des J22 TDLAS Gasanalysators kann in Umgebungstemperaturen von 60
Kabeleinführung und an der Verzweigungsstelle auf bis zu 67
Feldverdrahtungs- und Kabeleinführungsvorrichtungen zu berücksichtigen.
Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
2.
Schutzleiter anschließen.
3.
Kabel gemäß Klemmenbelegung des Signalkabels anschließen. Die gerätespezifische Klemmenbelegung ist auf
4.
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Kabelverschraubungen fest anziehen.
5.
 Damit ist der Vorgang zum Anschließen der Kabel abgeschlossen.
24
Abb. 19. Anzeigemodulhalterung entfernen
Abb. 20. Klemmenabdeckung öffnen
Abb. 21. Anschlussleitung und Schutzleiter anschließen
J22 TDLAS Gasanalysator
A0029813
A0029814
°
C steigen. Dies ist bei der Auswahl der
A0033983
°
C an der
Endress+Hauser
