Betriebsanleitung

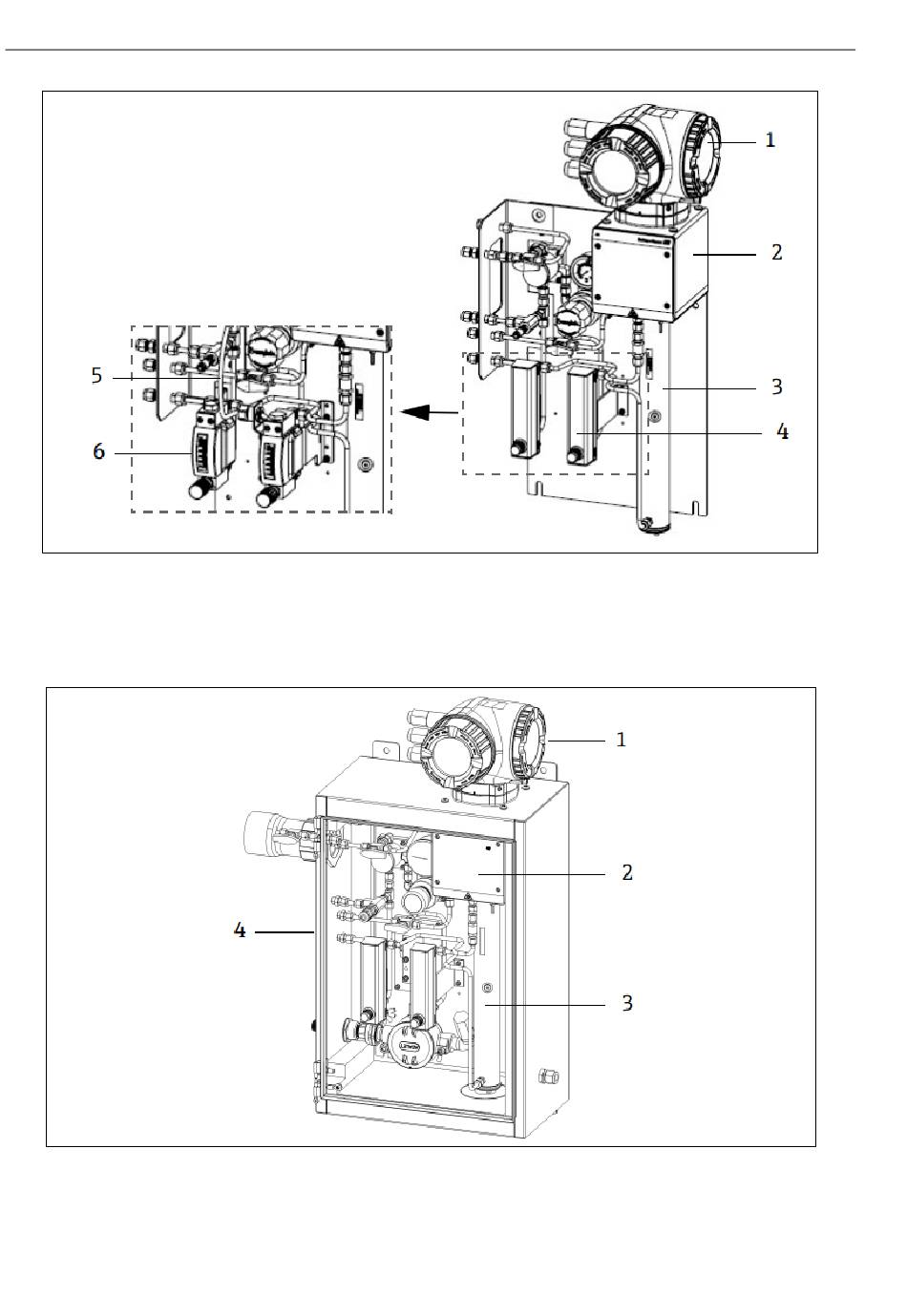

Abb. 3. J22 TDLAS Gasanalysator auf Analysetafel mit Durchflussmessgerät-Optionen (2)
1 Steuerung
2 Gehäusebaugruppe optischer Kopf
3 Baugruppe Messzelle
4 Durchflussmessgeräte (Bypass und Analysator, optional)
5 Leiter Durchflusssensor (optional)
6 Armierte Durchflussmessgeräte (optional)
1 Steuerung
2 Gehäusebaugruppe optischer Kopf
3 Baugruppe Messzelle
4 Probenentnahmesystem in einem Gehäuse
12
Abb. 4. J22 TDLAS Gasanalysator mit SCS im Gehäuse (Probenaufbereitungssystem)
J22 TDLAS Gasanalysator
