Endress+Hauser J22 TDLAS Betriebsanleitung Seite 143

J22 TDLAS Gasanalysator

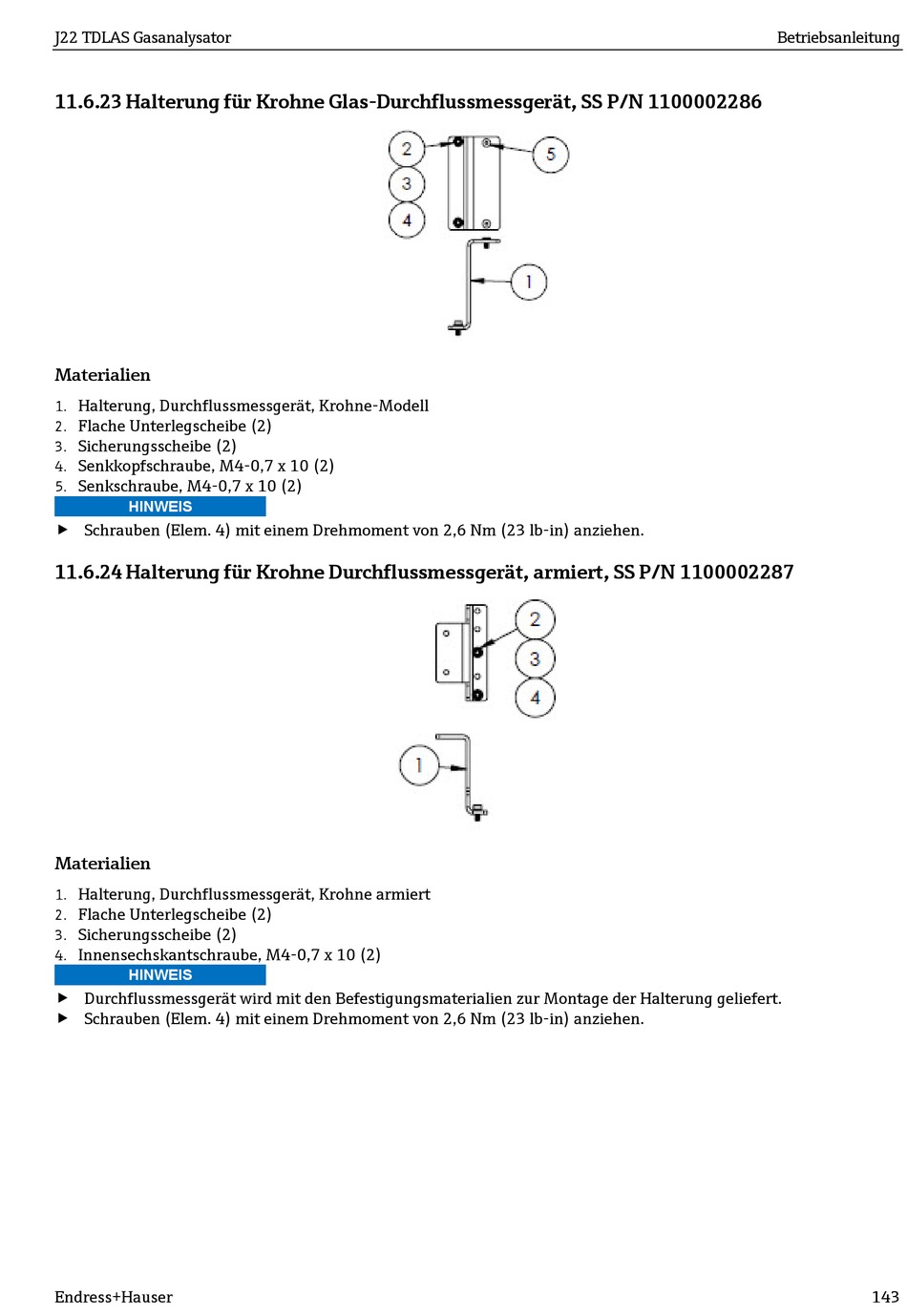

11.6.23 Halterung für Krohne Glas-Durchflussmessgerät, SS P/N 1100002286
Materialien
Halterung, Durchflussmessgerät, Krohne-Modell
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Senkkopfschraube, M4-0,7 x 10 (2)
4.
Senkschraube, M4-0,7 x 10 (2)
5.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
11.6.24 Halterung für Krohne Durchflussmessgerät, armiert, SS P/N 1100002287
Materialien
Halterung, Durchflussmessgerät, Krohne armiert
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
HINWEIS
 Durchflussmessgerät wird mit den Befestigungsmaterialien zur Montage der Halterung geliefert.
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
Endress+Hauser
Betriebsanleitung
143
