J22 TDLAS Gasanalysator
Elektrische Anschlüsse des Analysators
1. AC 100...240 V AC ± 10 %; DC 24 V DC ± 20 %
2 IO-Optionen: Modbus RTU, 4-20 mA/Status aus, Relais
3. 10/100 Ethernet (optional), Netzwerkoption Modbus TCP
Die Klemmen 26 und 27 werden nur für Modbus RTU (RS485) verwendet. Für Modbus TCP werden die Klemmen 26
und 27 durch einen RJ45-Stecker ersetzt. Für "Keine Verbindung" wird ein Öffner verwendet.
HINWEIS
Der Anschluss J7 am optischen Kopf ist nur für die Endress+Hauser Werksanbindung gedacht.
 Nicht zur Installation oder für die Kundenanbindung verwenden.
4.6.1 Externe Kabeleinführungspunkte
1
2
3
4
Endress+Hauser

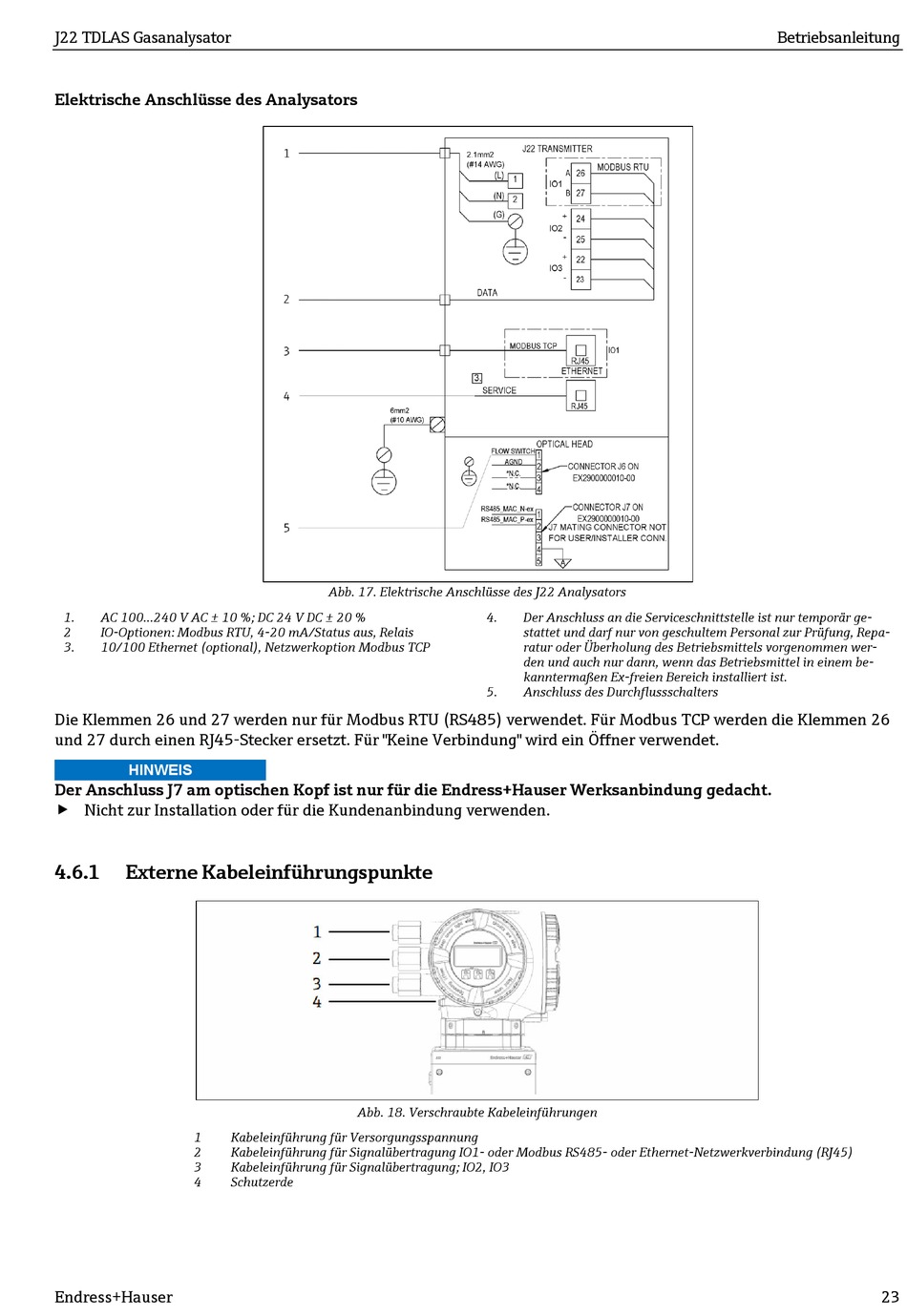

Abb. 17. Elektrische Anschlüsse des J22 Analysators
Abb. 18. Verschraubte Kabeleinführungen
Kabeleinführung für Versorgungsspannung
Kabeleinführung für Signalübertragung IO1- oder Modbus RS485- oder Ethernet-Netzwerkverbindung (RJ45)
Kabeleinführung für Signalübertragung; IO2, IO3
Schutzerde
4. Der Anschluss an die Serviceschnittstelle ist nur temporär ge-
stattet und darf nur von geschultem Personal zur Prüfung, Repa-
ratur oder Überholung des Betriebsmittels vorgenommen wer-
den und auch nur dann, wenn das Betriebsmittel in einem be-
kanntermaßen Ex-freien Bereich installiert ist.
5. Anschluss des Durchflussschalters
