Endress+Hauser J22 TDLAS Betriebsanleitung Seite 126

Betriebsanleitung

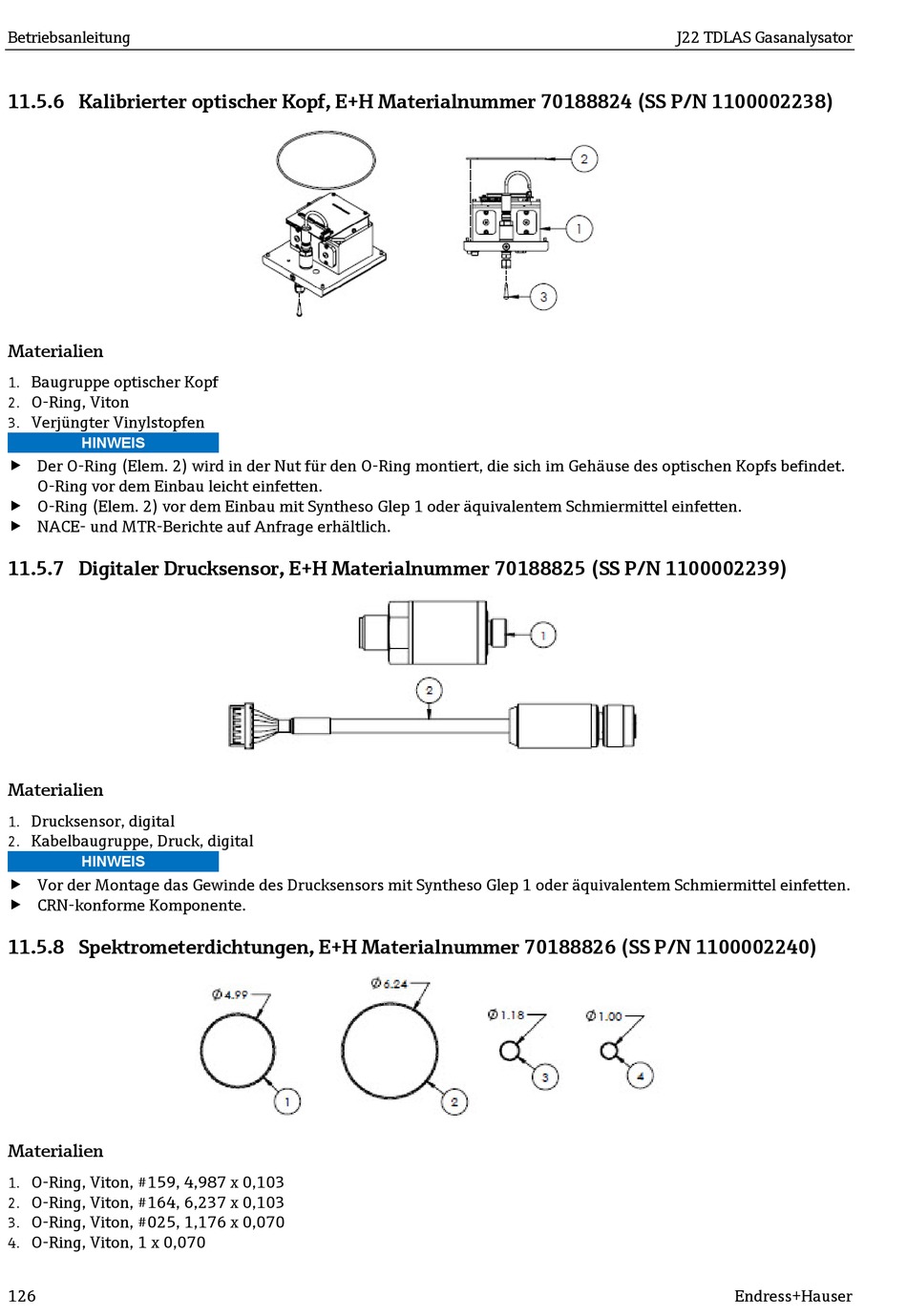

11.5.6 Kalibrierter optischer Kopf, E+H Materialnummer 70188824 (SS P/N 1100002238)
Materialien
Baugruppe optischer Kopf
1.
O-Ring, Viton
2.
Verjüngter Vinylstopfen
3.
HINWEIS
 Der O-Ring (Elem. 2) wird in der Nut für den O-Ring montiert, die sich im Gehäuse des optischen Kopfs befindet.
O-Ring vor dem Einbau leicht einfetten.
 O-Ring (Elem. 2) vor dem Einbau mit Syntheso Glep 1 oder äquivalentem Schmiermittel einfetten.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
11.5.7 Digitaler Drucksensor, E+H Materialnummer 70188825 (SS P/N 1100002239)
Materialien
Drucksensor, digital
1.
Kabelbaugruppe, Druck, digital
2.
HINWEIS
 Vor der Montage das Gewinde des Drucksensors mit Syntheso Glep 1 oder äquivalentem Schmiermittel einfetten.
 CRN-konforme Komponente.
11.5.8 Spektrometerdichtungen, E+H Materialnummer 70188826 (SS P/N 1100002240)
Materialien
O-Ring, Viton, #159, 4,987 x 0,103
1.
O-Ring, Viton, #164, 6,237 x 0,103
2.
O-Ring, Viton, #025, 1,176 x 0,070
3.
O-Ring, Viton, 1 x 0,070
4.
126
J22 TDLAS Gasanalysator
Endress+Hauser
