J22 TDLAS Gasanalysator
Menge Beschreibung
1 Leitungsmutter, ½ in. Rohrarmatur, 316SS
6 6 mm-Rohrarmatur x ¼ in. Rohrstutzen, 316SS
1 12 mm-Rohrarmatur x ½ in. Rohrstutzen, 316SS
Benötigtes Werkzeug
• 7/8 in. Gabelschlüssel
• 5/16 in. Gabelschlüssel (für Stabilisierungsadapter)
• Filzschreiber
• Spaltprüflehre
Einbau
Entweder die 6 mm (¼ in.) oder die 12 mm (½ in.) Armatur auswählen.
1.
Rohradapter in die Rohrarmatur einführen. Sicherstellen, dass der Rohradapter fest auf der Schulter des
2.
Rohrarmaturrumpfes sitzt und die Mutter fingerfest angezogen ist.
Mutter an der Position 6:00 markieren.
3.
Den Armaturrumpf ruhig halten und die Rohrmutter mit 1 ¼ Umdrehungen bis Position 9:00 anziehen.
4.
Eine Spaltprüflehre zwischen Mutter und Rumpf setzen. Wenn sich die Lehre in den Spalt einführen lässt, ist ein
5.
weiteres Festziehen notwendig.
HINWEIS
 Siehe Swagelock-Herstelleranleitungen.
4.9 Geräteeinstellungen
Beim Inbetriebnahmevorgang des Geräts folgende Abbildung beachten.
1
2
3
4

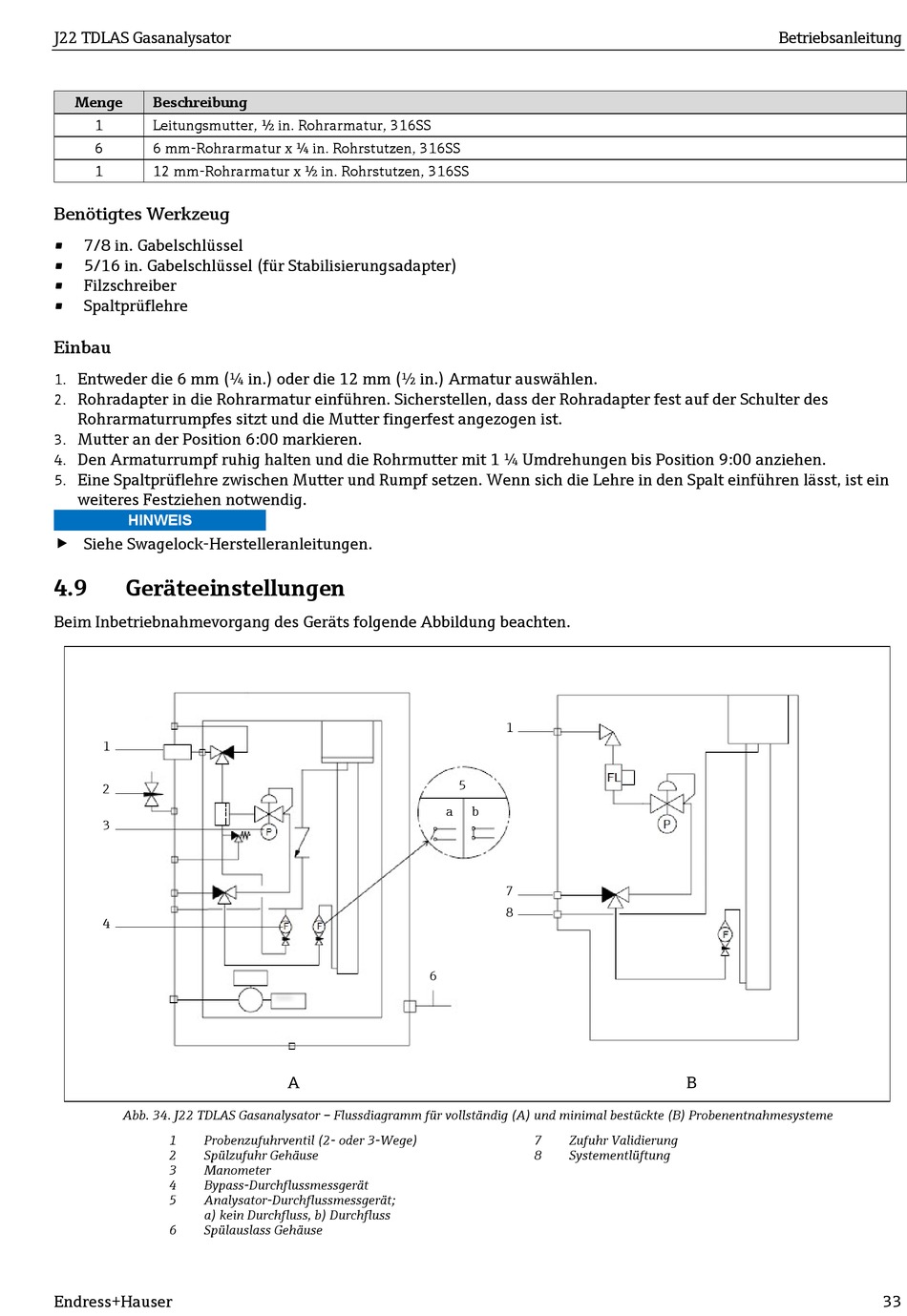

Abb. 34. J22 TDLAS Gasanalysator – Flussdiagramm für vollständig (A) und minimal bestückte (B) Probenentnahmesysteme
1 Probenzufuhrventil (2- oder 3-Wege)
2 Spülzufuhr Gehäuse
3 Manometer
4 Bypass-Durchflussmessgerät
5 Analysator-Durchflussmessgerät;
a) kein Durchfluss, b) Durchfluss
6 Spülauslass Gehäuse
Endress+Hauser
5
a
6
A
1
b
7
8
7 Zufuhr Validierung
8 Systementlüftung
Betriebsanleitung
B
