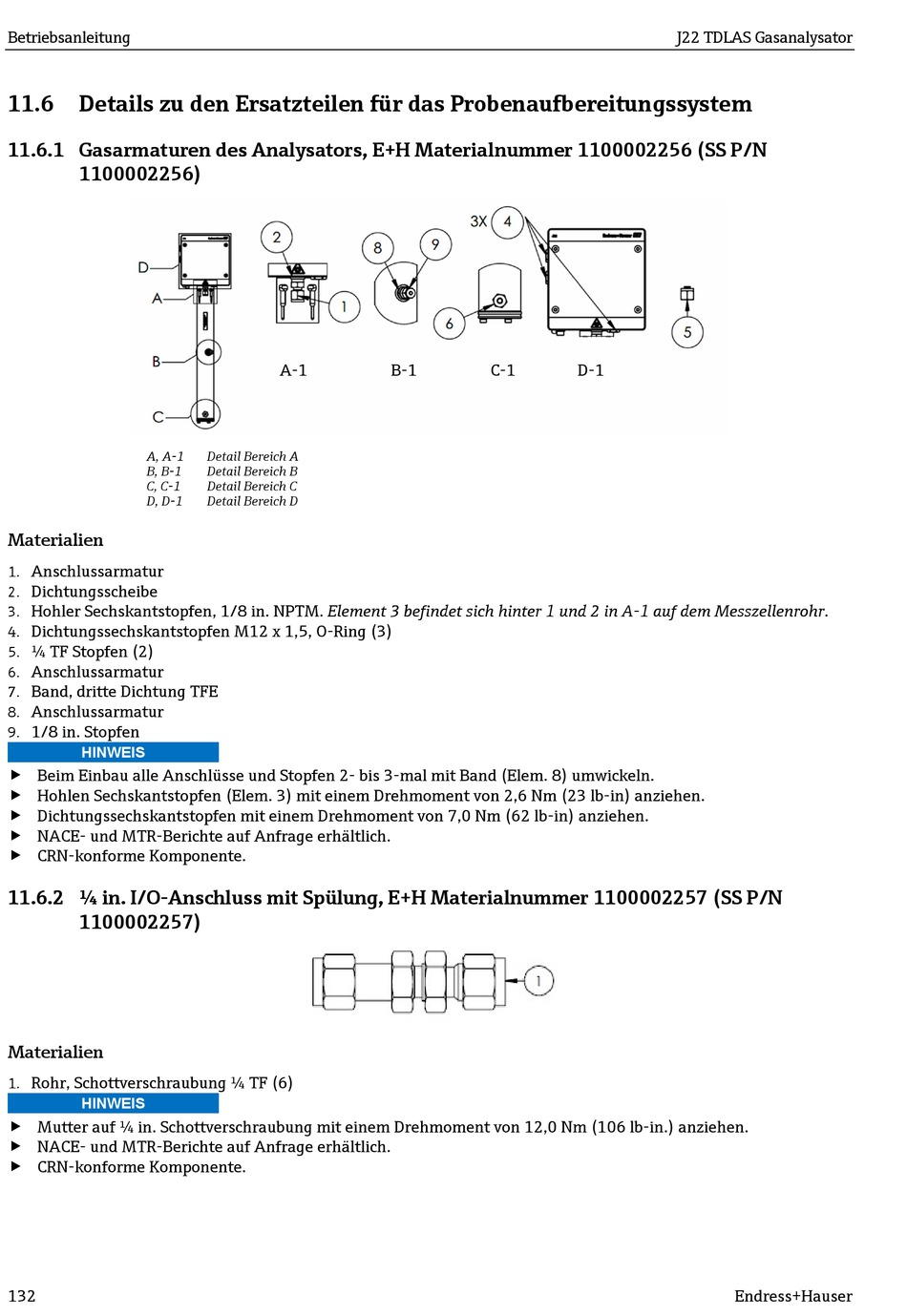

11.6 Details zu den Ersatzteilen für das Probenaufbereitungssystem
11.6.1 Gasarmaturen des Analysators, E+H Materialnummer 1100002256 (SS P/N
1100002256)
A, A-1
B, B-1
C, C-1
D, D-1
Materialien
Anschlussarmatur
1.
Dichtungsscheibe
2.
Hohler Sechskantstopfen, 1/8 in. NPTM. Element 3 befindet sich hinter 1 und 2 in A-1 auf dem Messzellenrohr.
3.
Dichtungssechskantstopfen M12 x 1,5, O-Ring (3)
4.
¼ TF Stopfen (2)
5.
Anschlussarmatur
6.
Band, dritte Dichtung TFE
7.
Anschlussarmatur
8.
1/8 in. Stopfen
9.
HINWEIS
 Beim Einbau alle Anschlüsse und Stopfen 2- bis 3-mal mit Band (Elem. 8) umwickeln.
 Hohlen Sechskantstopfen (Elem. 3) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 Dichtungssechskantstopfen mit einem Drehmoment von 7,0 Nm (62 lb-in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
11.6.2 ¼ in. I/O-Anschluss mit Spülung, E+H Materialnummer 1100002257 (SS P/N
1100002257)
Materialien
Rohr, Schottverschraubung ¼ TF (6)
1.
HINWEIS
 Mutter auf ¼ in. Schottverschraubung mit einem Drehmoment von 12,0 Nm (106 lb-in.) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
