Analysator montieren

Die Montage hängt von der Art des Analysators ab. Wird das Gerät ohne Probenaufbereitungssystem bestellt, dann
kann der J22 mit einem optionalen Befestigungsblech installiert werden. Wird er mit einem
Probenaufbereitungssystem installiert, kann der Analysator an der Wand oder einem Mast montiert werden.
Bei der Montage des Analysators das Instrument so positionieren, dass der Betrieb benachbarter Geräte nicht
beeinträchtigt wird. Detaillierte Einbaumaße siehe
4.3.1

Wandmontage

HINWEIS
Der J22 TDLAS Gasanalysator ist für den Betrieb innerhalb des angegebenen Umgebungstemperaturbereichs
ausgelegt. Intensive Sonneneinstrahlung in einigen Bereichen kann dazu führen, dass die Temperatur im
Inneren des Analysators die spezifizierte Umgebungstemperatur überschreitet.
 Falls der Analysator im Freien installiert wird, empfiehlt sich daher das Anbringen eines Sonnenschutzes oder
Sonnendachs.
 Die zur Montage des J22 TDLAS Gasanalysators verwendeten Befestigungsmaterialien müssen darauf ausgelegt
sein, das Vierfache des Gerätegewichts zu tragen, je nach Konfiguration ca. 19 kg (40 lbs) bis 43 kg (95 lbs).
Werkzeuge und Hardware
• Befestigungsmaterialien
• Federmuttern
• Maschinenschrauben und -muttern müssen der Größe der Montagebohrung entsprechen
Die beiden unteren Montagebolzen am Montagerahmen oder an der Wand montieren. Bolzen nicht vollständig
1.
anziehen. Einen Spalt von etwa 10 mm (¼ in.) lassen, um die Befestigungslaschen des Analysators auf die
unteren Bolzen zu schieben.
Den Analysator vertikal an den unten gezeigten Punkten anheben.
2.
ACHTUNG
 Das Gewicht gleichmäßig auf die Personen verteilen, die das Gerät anheben, um Verletzungen zu vermeiden.

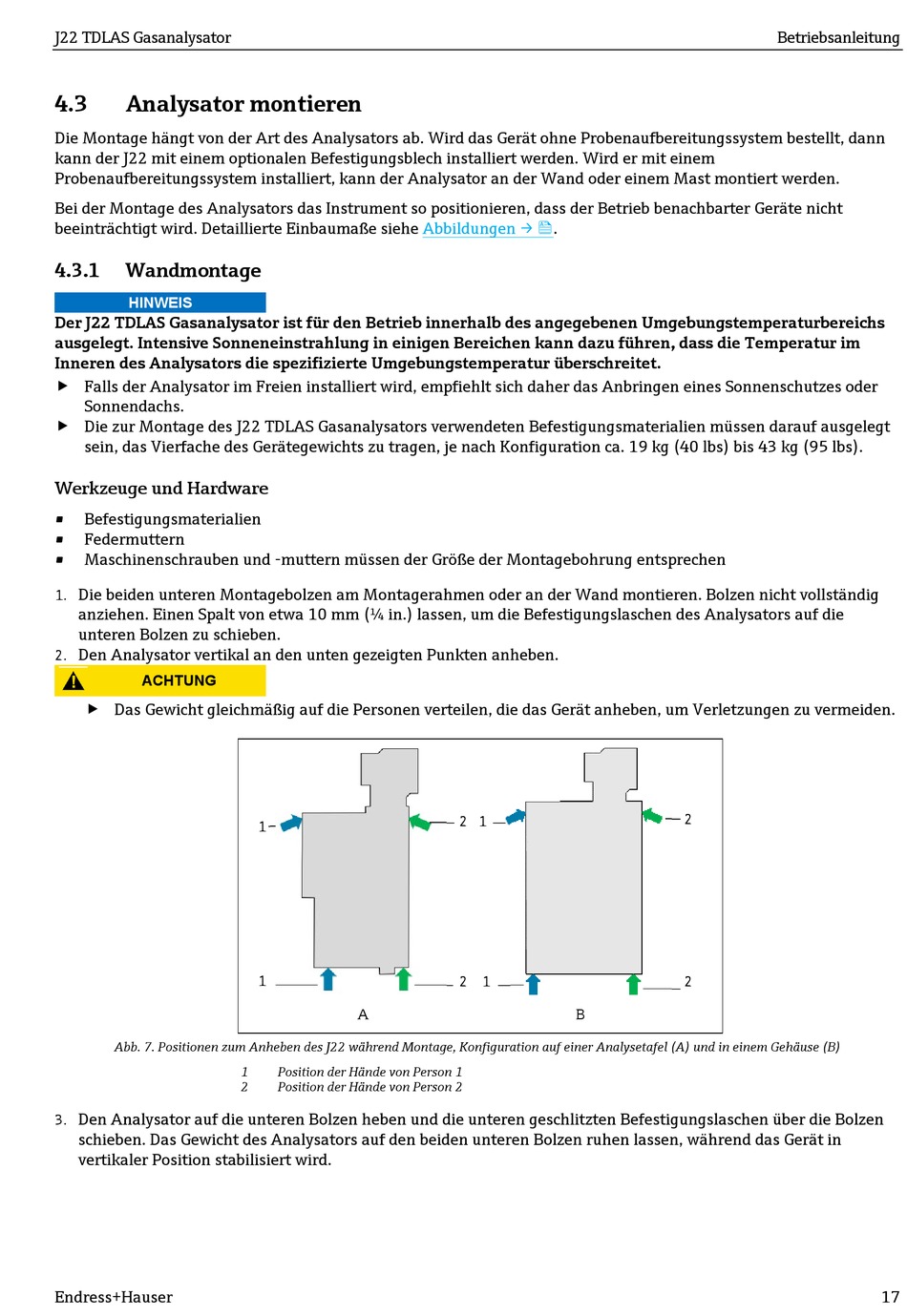

Abb. 7. Positionen zum Anheben des J22 während Montage, Konfiguration auf einer Analysetafel (A) und in einem Gehäuse (B)
Den Analysator auf die unteren Bolzen heben und die unteren geschlitzten Befestigungslaschen über die Bolzen
3.
schieben. Das Gewicht des Analysators auf den beiden unteren Bolzen ruhen lassen, während das Gerät in
vertikaler Position stabilisiert wird.
Endress+Hauser
1
1
A
1 Position der Hände von Person 1
2 Position der Hände von Person 2
Abbildungen → .
2 1
2 1
B
Betriebsanleitung
2
2
17
