J22 TDLAS Gasanalysator
3.2

Komponenten des Probenaufbereitungssystems

Für den J22 steht optional ein Probenaufbereitungssystem (SCS) zur Verfügung. Das Probenaufbereitungssystem
wurde spezifisch darauf ausgelegt, einen Probenstrom zum Analysator zu leiten, der zum Zeitpunkt der
Probenentnahme repräsentativ für den Strom des Prozesssystems ist. J22 Analysatoren sind für den Einsatz mit
extraktiven Erdgas-Probenentnahmestationen konzipiert. Im Folgenden wird das SCS dargestellt, und es werden die
standardmäßigen sowie die optional erhältlichen Komponenten und Gasanschlüsse beschrieben.

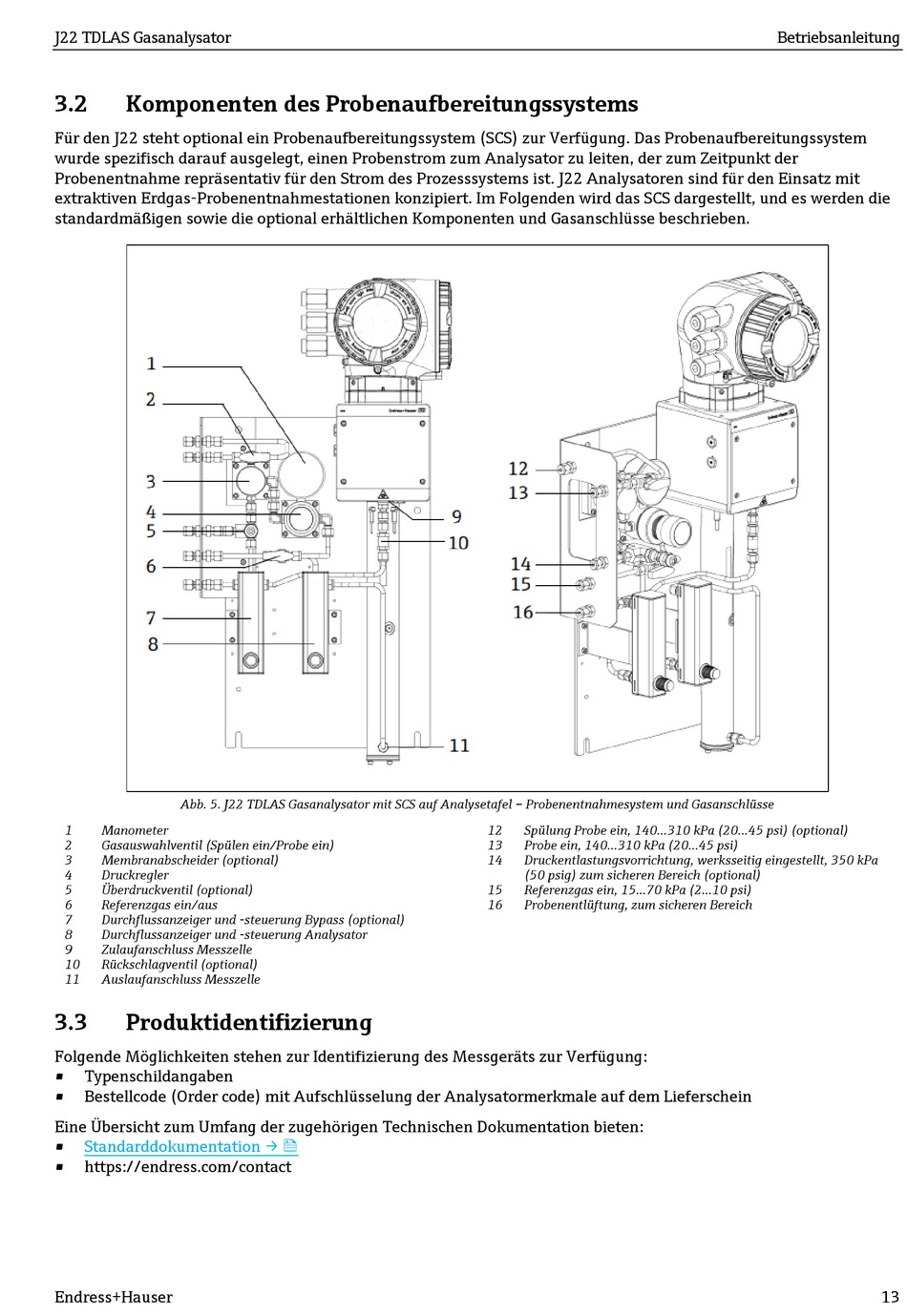

Abb. 5. J22 TDLAS Gasanalysator mit SCS auf Analysetafel – Probenentnahmesystem und Gasanschlüsse
1 Manometer
2 Gasauswahlventil (Spülen ein/Probe ein)
3 Membranabscheider (optional)
4 Druckregler
5 Überdruckventil (optional)
6 Referenzgas ein/aus
7 Durchflussanzeiger und -steuerung Bypass (optional)
8 Durchflussanzeiger und -steuerung Analysator
9 Zulaufanschluss Messzelle
10 Rückschlagventil (optional)
11 Auslaufanschluss Messzelle
3.3

Produktidentifizierung

Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:
• Typenschildangaben
• Bestellcode (Order code) mit Aufschlüsselung der Analysatormerkmale auf dem Lieferschein
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten:
• Standarddokumentation → 
• https://endress.com/contact
Endress+Hauser
12 Spülung Probe ein, 140...310 kPa (20...45 psi) (optional)
13 Probe ein, 140...310 kPa (20...45 psi)
14 Druckentlastungsvorrichtung, werksseitig eingestellt, 350 kPa
(50 psig) zum sicheren Bereich (optional)
15 Referenzgas ein, 15...70 kPa (2...10 psi)
16 Probenentlüftung, zum sicheren Bereich
