J22 TDLAS Gasanalysator

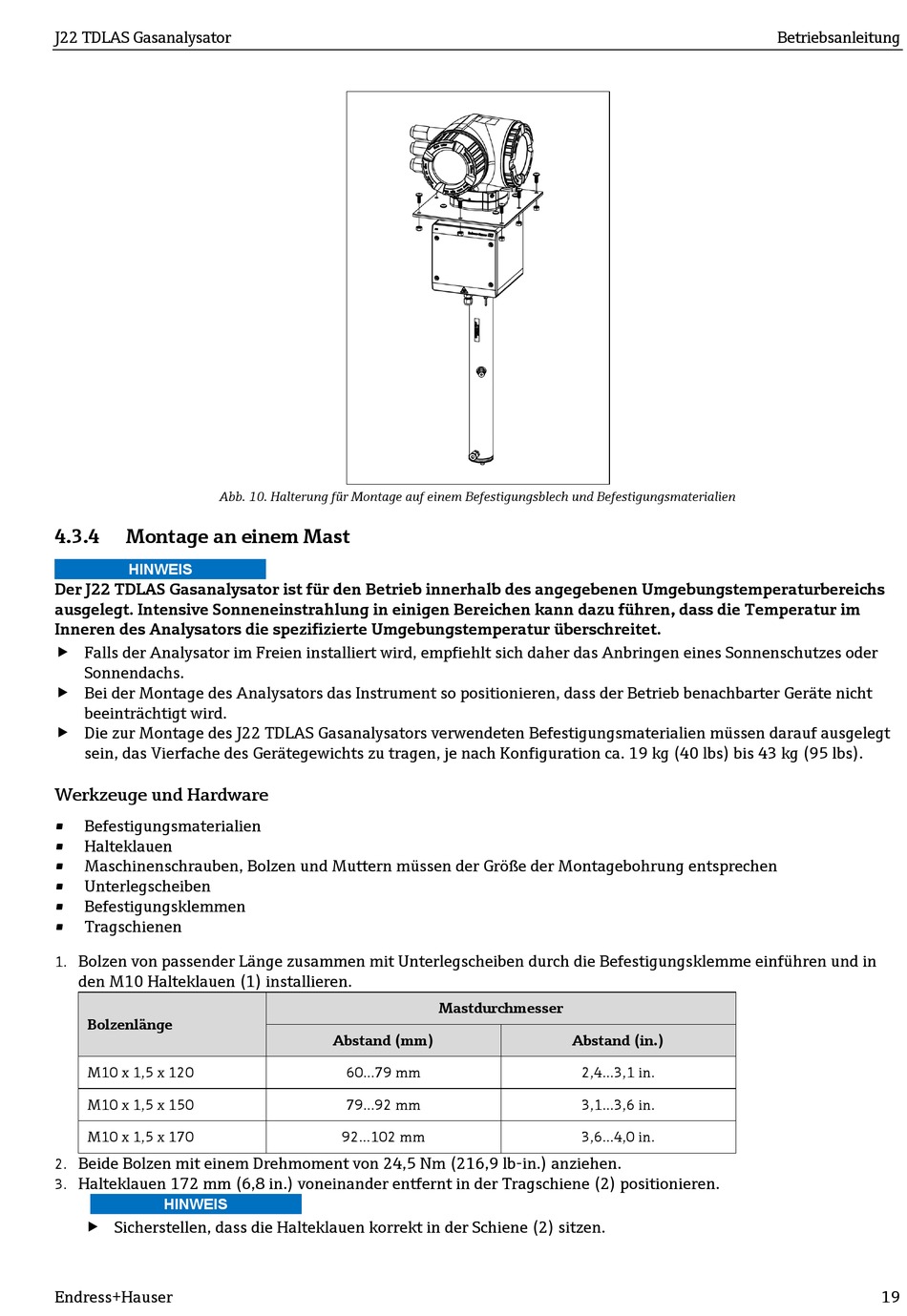

Abb. 10. Halterung für Montage auf einem Befestigungsblech und Befestigungsmaterialien
4.3.4

Montage an einem Mast

HINWEIS
Der J22 TDLAS Gasanalysator ist für den Betrieb innerhalb des angegebenen Umgebungstemperaturbereichs
ausgelegt. Intensive Sonneneinstrahlung in einigen Bereichen kann dazu führen, dass die Temperatur im
Inneren des Analysators die spezifizierte Umgebungstemperatur überschreitet.
 Falls der Analysator im Freien installiert wird, empfiehlt sich daher das Anbringen eines Sonnenschutzes oder
Sonnendachs.
 Bei der Montage des Analysators das Instrument so positionieren, dass der Betrieb benachbarter Geräte nicht
beeinträchtigt wird.
 Die zur Montage des J22 TDLAS Gasanalysators verwendeten Befestigungsmaterialien müssen darauf ausgelegt
sein, das Vierfache des Gerätegewichts zu tragen, je nach Konfiguration ca. 19 kg (40 lbs) bis 43 kg (95 lbs).
Werkzeuge und Hardware
• Befestigungsmaterialien
• Halteklauen
• Maschinenschrauben, Bolzen und Muttern müssen der Größe der Montagebohrung entsprechen
• Unterlegscheiben
• Befestigungsklemmen
• Tragschienen
Bolzen von passender Länge zusammen mit Unterlegscheiben durch die Befestigungsklemme einführen und in
1.
den M10 Halteklauen (1) installieren.
Bolzenlänge
M10 x 1,5 x 120
M10 x 1,5 x 150
M10 x 1,5 x 170
Beide Bolzen mit einem Drehmoment von 24,5 Nm (216,9 lb-in.) anziehen.
2.
Halteklauen 172 mm (6,8 in.) voneinander entfernt in der Tragschiene (2) positionieren.
3.
HINWEIS
 Sicherstellen, dass die Halteklauen korrekt in der Schiene (2) sitzen.
Endress+Hauser
Mastdurchmesser
Abstand (mm)
60...79 mm
79...92 mm
92...102 mm
Abstand (in.)
2,4...3,1 in.
3,1...3,6 in.
3,6...4,0 in.
Betriebsanleitung
19
