J22 TDLAS Gasanalysator
Für den CSA-zertifizierten J22 TDLAS Gasanalysator ist für den Netzanschluss eine Kabelführung zu verwenden.
Um die ATEX-Zertifizierung zu halten, müssen gepanzerte Kabel (z. B. stahldrahtarmierte Kabel oder
Drahtgeflecht) verwendet werden.
Sicherstellen, dass die Stromzufuhr zum System ausgeschaltet ist.
1.
Tür zum Gehäuse des Probenentnahmesystems öffnen.
2.
Mit einem 1,5 mm Inbusschlüssel die Feststellschraube auf der Anschlussbox (JB) gegen den Uhrzeigersinn
3.
drehen. Deckel abheben.
Kabel oder Leiter (2,1 mm
4.
WARNUNG
 Ggf. sind konform zu lokalen Vorschriften für die Anwendung spezifische Kabelführungsdichtungen und
Kabelverschraubungen zu verwenden.
 Für Modelle des J22 TDLAS Gasanalysators, die über ein SCS in einem Gehäuse verfügen, das mit einem
Heizer mit optionalen zölligen Anschlüssen ausgestattet ist, ist eine geeignete Gerätedichtung innerhalb
eines Abstands von 5 cm (2 in.) von der äußeren Gehäusewand des Heizkreislaufs zu installieren.
1 Schraubeinführung für Heizerstromversorgung
2 Anschlussbox für Heizerstromversorgung (JB)
Kabelmantel und/oder Isolierung der Leiter gerade eben ausreichend abisolieren, um den Anschluss an den
5.
Anschlussklemmenblöcken vorzunehmen.
Erdungsdraht am Anschlussklemmenblock anschließen.
6.
Endress+Hauser

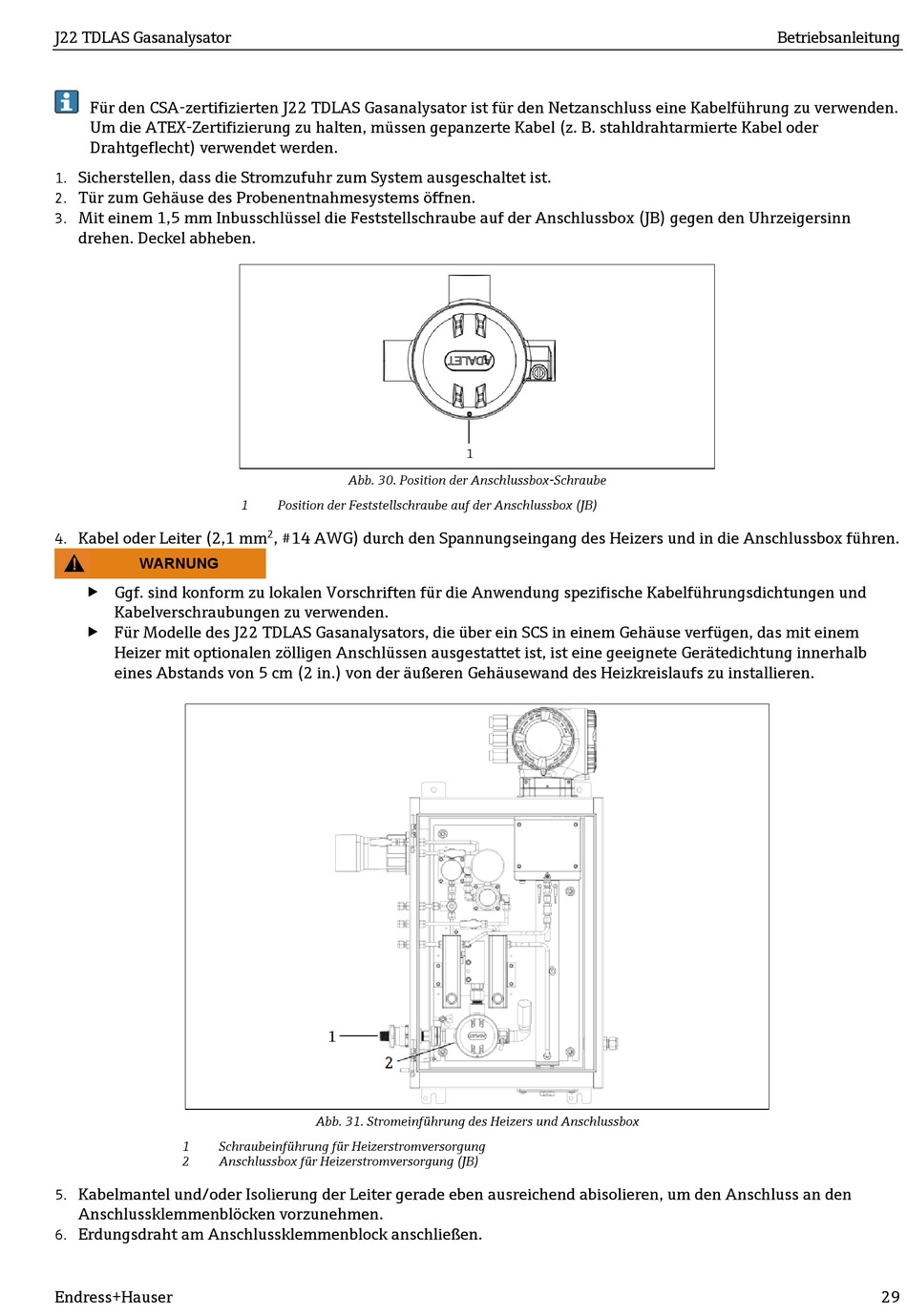

Abb. 30. Position der Anschlussbox-Schraube
1 Position der Feststellschraube auf der Anschlussbox (JB)
2 , #14 AWG) durch den Spannungseingang des Heizers und in die Anschlussbox führen.
Abb. 31. Stromeinführung des Heizers und Anschlussbox
Betriebsanleitung
29
