Endress+Hauser J22 TDLAS Betriebsanleitung Seite 152

Betriebsanleitung
Abmessung
1
2
3
4
5 (CSA)
5 (ATEX)
6
7
8
9
10
152

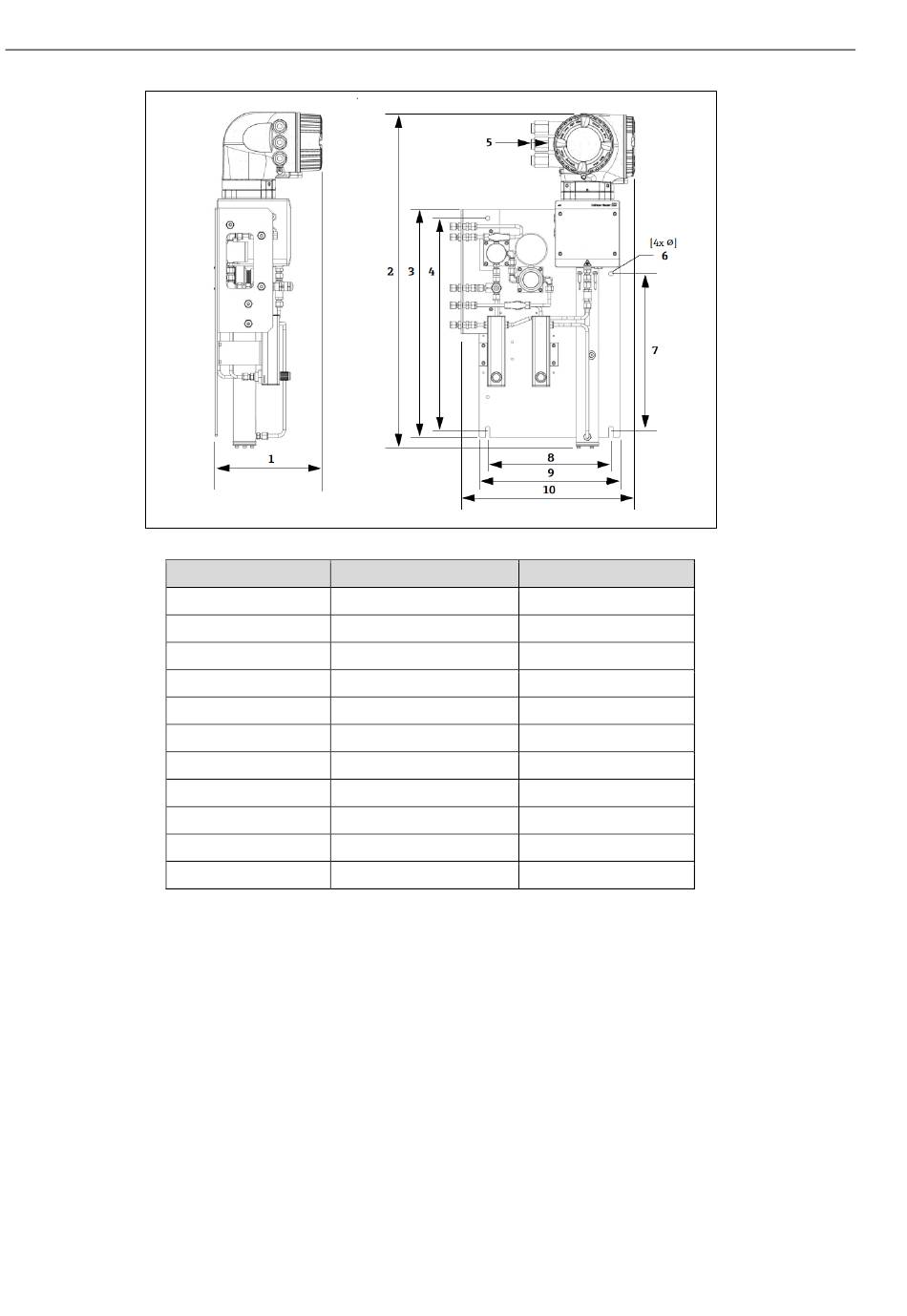

Abb. 79. Einbaumaße, J22 TDLAS Gasanalysator mit SCS auf Analysetafel
mm
241
727
495
457
224
195
10
336
267
330
376
J22 TDLAS Gasanalysator
in.
9,5
28,6
19,5
18,0
8,8
7,5
0,4
13,2
10,5
13,0
14,8
