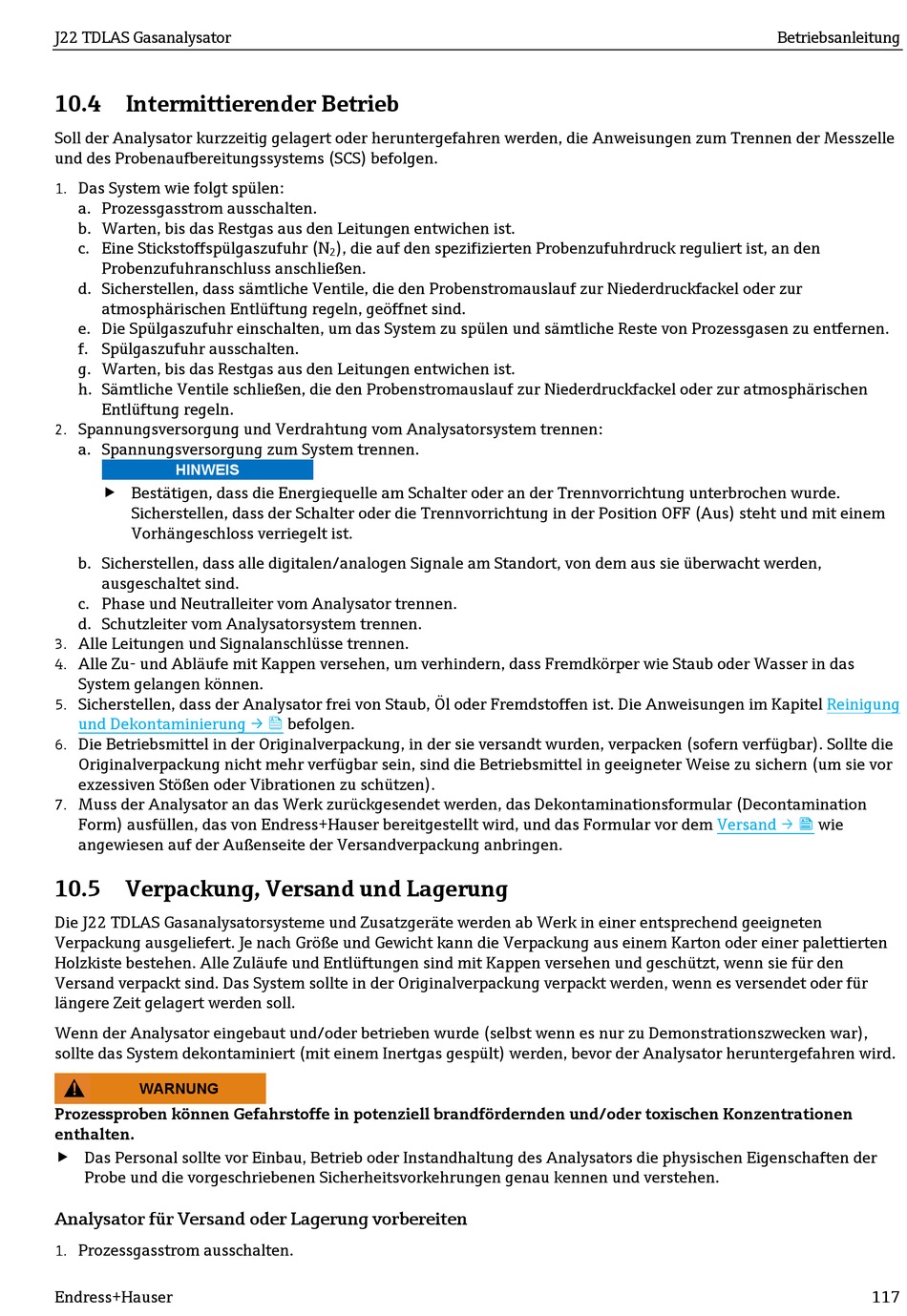

Intermittierender Betrieb; Reinigung; Verpackung, Versand Und Lagerung; Analysator Für Versand Oder Lagerung Vorbereiten - Endress+Hauser J22 TDLAS Betriebsanleitung

J22 TDLAS Gasanalysator
10.4

Intermittierender Betrieb

Soll der Analysator kurzzeitig gelagert oder heruntergefahren werden, die Anweisungen zum Trennen der Messzelle
und des Probenaufbereitungssystems (SCS) befolgen.
Das System wie folgt spülen:
1.
a. Prozessgasstrom ausschalten.
b. Warten, bis das Restgas aus den Leitungen entwichen ist.
c. Eine Stickstoffspülgaszufuhr (N
Probenzufuhranschluss anschließen.
d. Sicherstellen, dass sämtliche Ventile, die den Probenstromauslauf zur Niederdruckfackel oder zur
atmosphärischen Entlüftung regeln, geöffnet sind.
e. Die Spülgaszufuhr einschalten, um das System zu spülen und sämtliche Reste von Prozessgasen zu entfernen.
f. Spülgaszufuhr ausschalten.
g. Warten, bis das Restgas aus den Leitungen entwichen ist.
h. Sämtliche Ventile schließen, die den Probenstromauslauf zur Niederdruckfackel oder zur atmosphärischen
Entlüftung regeln.
Spannungsversorgung und Verdrahtung vom Analysatorsystem trennen:
2.
a. Spannungsversorgung zum System trennen.
HINWEIS
 Bestätigen, dass die Energiequelle am Schalter oder an der Trennvorrichtung unterbrochen wurde.
Sicherstellen, dass der Schalter oder die Trennvorrichtung in der Position OFF (Aus) steht und mit einem
Vorhängeschloss verriegelt ist.
b. Sicherstellen, dass alle digitalen/analogen Signale am Standort, von dem aus sie überwacht werden,
ausgeschaltet sind.
c. Phase und Neutralleiter vom Analysator trennen.
d. Schutzleiter vom Analysatorsystem trennen.
Alle Leitungen und Signalanschlüsse trennen.
3.
Alle Zu- und Abläufe mit Kappen versehen, um verhindern, dass Fremdkörper wie Staub oder Wasser in das
4.
System gelangen können.
Sicherstellen, dass der Analysator frei von Staub, Öl oder Fremdstoffen ist. Die Anweisungen im Kapitel
5.
und Dekontaminierung → 
Die Betriebsmittel in der Originalverpackung, in der sie versandt wurden, verpacken (sofern verfügbar). Sollte die
6.
Originalverpackung nicht mehr verfügbar sein, sind die Betriebsmittel in geeigneter Weise zu sichern (um sie vor
exzessiven Stößen oder Vibrationen zu schützen).
Muss der Analysator an das Werk zurückgesendet werden, das Dekontaminationsformular (Decontamination
7.
Form) ausfüllen, das von Endress+Hauser bereitgestellt wird, und das Formular vor dem
angewiesen auf der Außenseite der Versandverpackung anbringen.
10.5

Verpackung, Versand und Lagerung

Die J22 TDLAS Gasanalysatorsysteme und Zusatzgeräte werden ab Werk in einer entsprechend geeigneten
Verpackung ausgeliefert. Je nach Größe und Gewicht kann die Verpackung aus einem Karton oder einer palettierten
Holzkiste bestehen. Alle Zuläufe und Entlüftungen sind mit Kappen versehen und geschützt, wenn sie für den
Versand verpackt sind. Das System sollte in der Originalverpackung verpackt werden, wenn es versendet oder für
längere Zeit gelagert werden soll.
Wenn der Analysator eingebaut und/oder betrieben wurde (selbst wenn es nur zu Demonstrationszwecken war),
sollte das System dekontaminiert (mit einem Inertgas gespült) werden, bevor der Analysator heruntergefahren wird.
WARNUNG
Prozessproben können Gefahrstoffe in potenziell brandfördernden und/oder toxischen Konzentrationen
enthalten.
 Das Personal sollte vor Einbau, Betrieb oder Instandhaltung des Analysators die physischen Eigenschaften der
Probe und die vorgeschriebenen Sicherheitsvorkehrungen genau kennen und verstehen.
Analysator für Versand oder Lagerung vorbereiten
Prozessgasstrom ausschalten.
1.
Endress+Hauser
), die auf den spezifizierten Probenzufuhrdruck reguliert ist, an den
2
befolgen.
Betriebsanleitung

Reinigung

Versand →  wie
117
