J22 TDLAS Gasanalysator
Inaktivitätstimeout
Max. Verbindungen
Datenübertragungsmodus
Datenzugriff

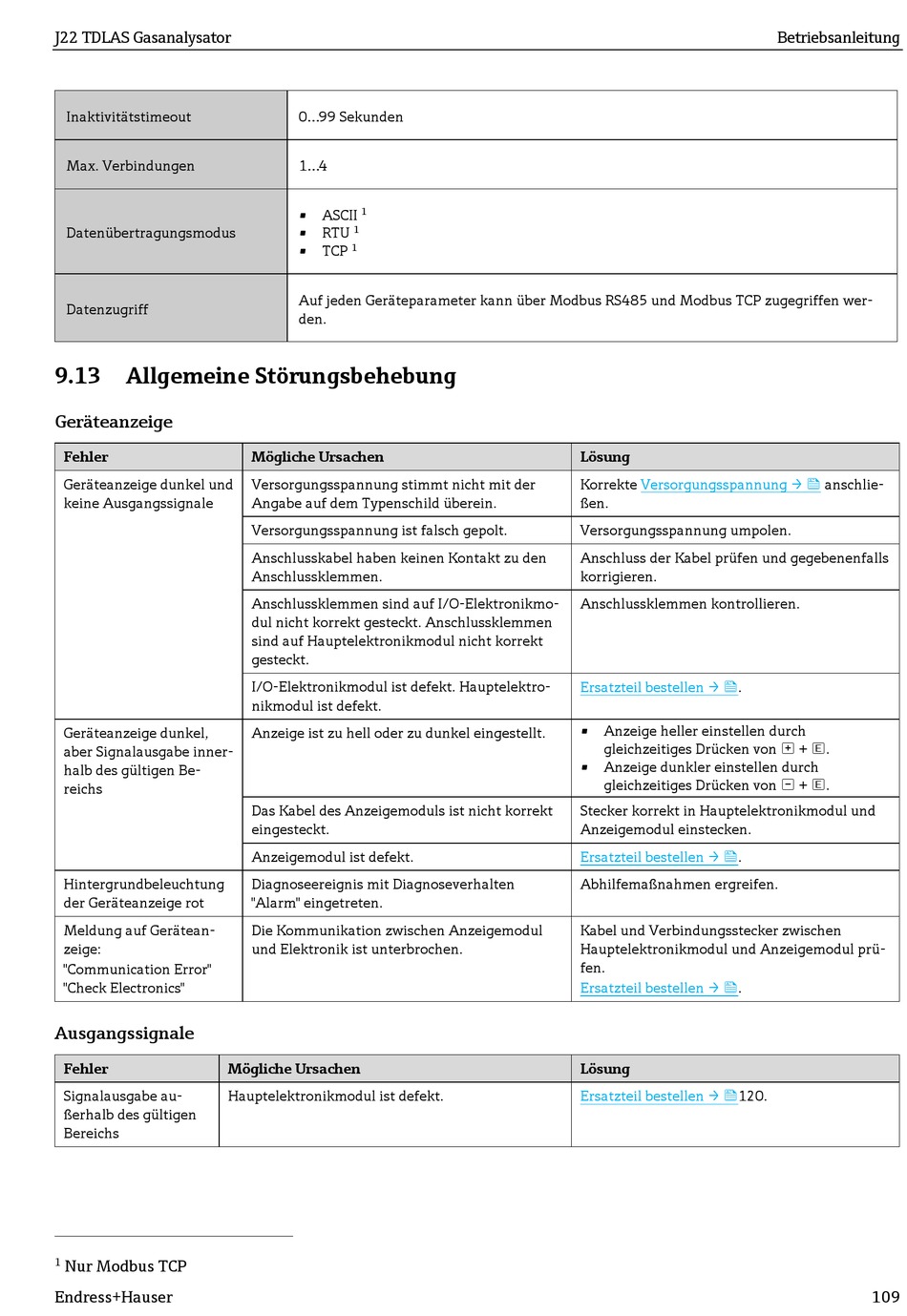

9.13 Allgemeine Störungsbehebung
Geräteanzeige
Fehler
Geräteanzeige dunkel und
keine Ausgangssignale
Geräteanzeige dunkel,
aber Signalausgabe inner-
halb des gültigen Be-
reichs
Hintergrundbeleuchtung
der Geräteanzeige rot
Meldung auf Gerätean-
zeige:
"Communication Error"
"Check Electronics"
Ausgangssignale
Fehler
Signalausgabe au-
ßerhalb des gültigen
Bereichs
1 Nur Modbus TCP
Endress+Hauser
0...99 Sekunden
1...4
• ASCII 1
• RTU 1
• TCP 1
Auf jeden Geräteparameter kann über Modbus RS485 und Modbus TCP zugegriffen wer-
den.
Mögliche Ursachen
Versorgungsspannung stimmt nicht mit der
Angabe auf dem Typenschild überein.
Versorgungsspannung ist falsch gepolt.
Anschlusskabel haben keinen Kontakt zu den
Anschlussklemmen.
Anschlussklemmen sind auf I/O-Elektronikmo-
dul nicht korrekt gesteckt. Anschlussklemmen
sind auf Hauptelektronikmodul nicht korrekt
gesteckt.
I/O-Elektronikmodul ist defekt. Hauptelektro-
nikmodul ist defekt.
Anzeige ist zu hell oder zu dunkel eingestellt.
Das Kabel des Anzeigemoduls ist nicht korrekt
eingesteckt.
Anzeigemodul ist defekt.
Diagnoseereignis mit Diagnoseverhalten
"Alarm" eingetreten.
Die Kommunikation zwischen Anzeigemodul
und Elektronik ist unterbrochen.
Mögliche Ursachen
Hauptelektronikmodul ist defekt.
Lösung
Korrekte Versorgungsspannung → 
ßen.
Versorgungsspannung umpolen.
Anschluss der Kabel prüfen und gegebenenfalls
korrigieren.
Anschlussklemmen kontrollieren.
Ersatzteil bestellen → .
• Anzeige heller einstellen durch
gleichzeitiges Drücken von  + .
• Anzeige dunkler einstellen durch
gleichzeitiges Drücken von  + .
Stecker korrekt in Hauptelektronikmodul und
Anzeigemodul einstecken.
Ersatzteil bestellen → .
Abhilfemaßnahmen ergreifen.
Kabel und Verbindungsstecker zwischen
Hauptelektronikmodul und Anzeigemodul prü-
fen.
Ersatzteil bestellen → .
Lösung
Ersatzteil bestellen → 120.
Betriebsanleitung
anschlie-
109
