R1 Rotor
R2
Resolver
stator
S4
Motor

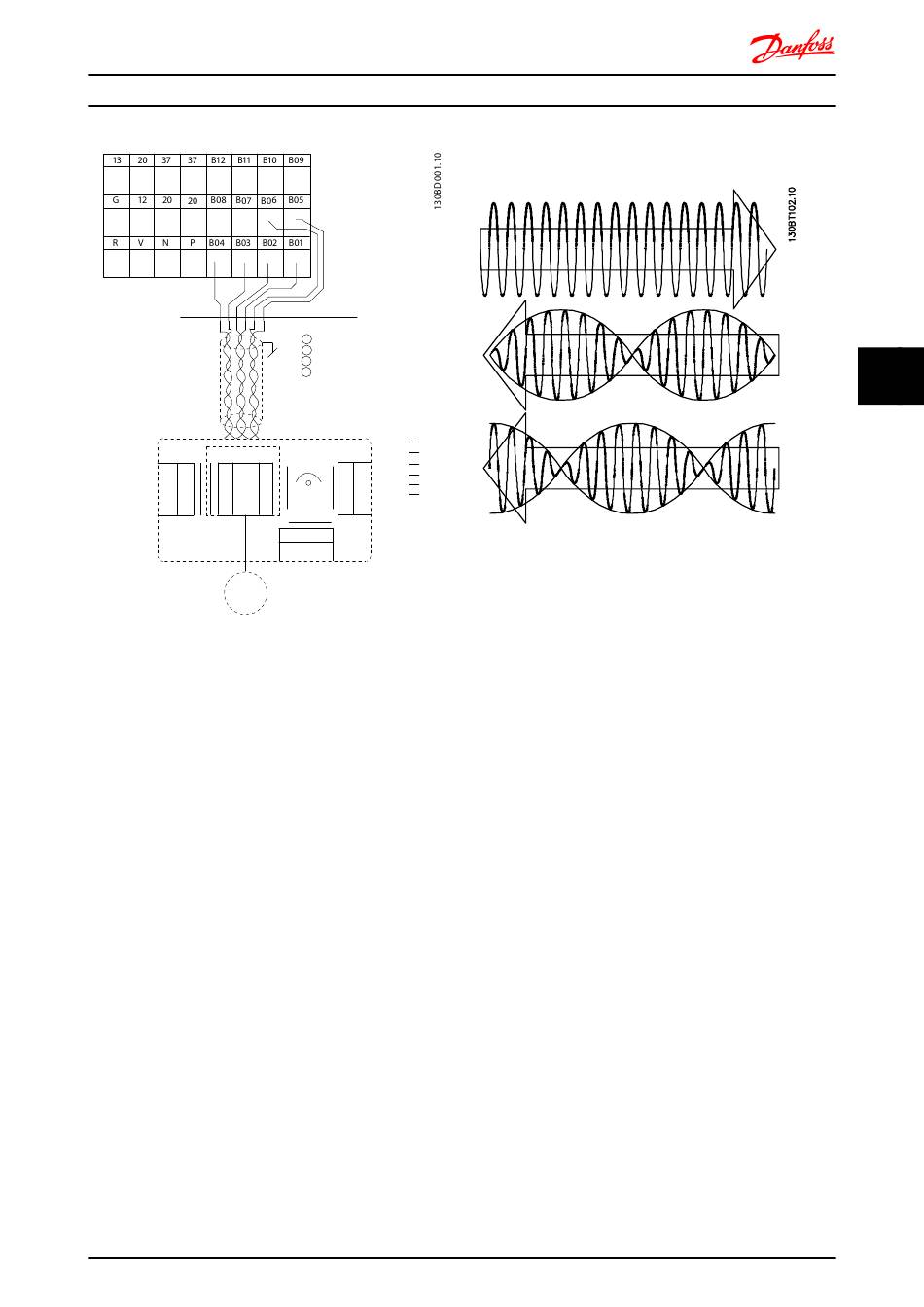

Abbildung 5.5 Anschlüsse für Resolver-Option MCB 103
HINWEIS
Die Resolver-Option MCB 103 kann nur mit Resolverarten
mit Rotorversorgung verwendet werden. Resolver mit
Statorversorgung können nicht benutzt werden.
HINWEIS
LED-Anzeigen sind an der Resolver-Option nicht zu sehen.
LED-Anzeigen
LED 1 leuchtet, wenn das Sollwertsignal zum Resolver i. O.
ist.
LED 2 leuchtet, wenn das Cosinus-Signal vom Resolver i. O.
ist.
LED 3 leuchtet, wenn das Sinus-Signal vom Resolver i. O.
ist.
Die LED sind aktiv, wenn 17-61 Drehgeber Überwachung auf
Warnung oder Alarm programmiert ist.
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
B01 REF+
B02 REF-
B03 Cos+
B04 Cos-
B05 Sin+
B06 Sin-
LED 1 REF OK
LED 2 COS OK
LED 3 SIN OK
LED NA
REF+ R1
R2
REF-
S1
COS+ S1
COS- S3
SIN+
S2
SIN- S4
S3
S2
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
Abbildung 5.6 Resolver-Signale
Konfigurationsbeispiel
In diesem Beispiel wird ein Permanentmagnet-Motor (PM)
mit Resolver als Drehzahlrückführung verwendet. Ein PM-
Motor muss normalerweise im Fluxmodus betrieben
werden.
Verdrahtung
Die max. Kabellänge ist 150 m bei Verwendung eines
Kabels mit verdrillten Leitern.
HINWEIS
Resolver-Kabel müssen abgeschirmt sein und sollten von
den Motorkabeln getrennt verlegt werden.
HINWEIS
Die Abschirmung des Resolver-Kabels muss richtig am
Abschirmblech aufgelegt und auf der Motorseite mit Masse
(Erde) verbunden werden.
HINWEIS
Verwenden Sie immer abgeschirmte Motor- und
Bremschopperkabel.
