Anwendungsbeispiele VLT Decentral Drive FCD 302 Projektierungshandbuch
4.5 Steuerungsaufbau
4.5.1 Regelungsstruktur bei VVC plus
Advanced Vector Control
4 4
plus

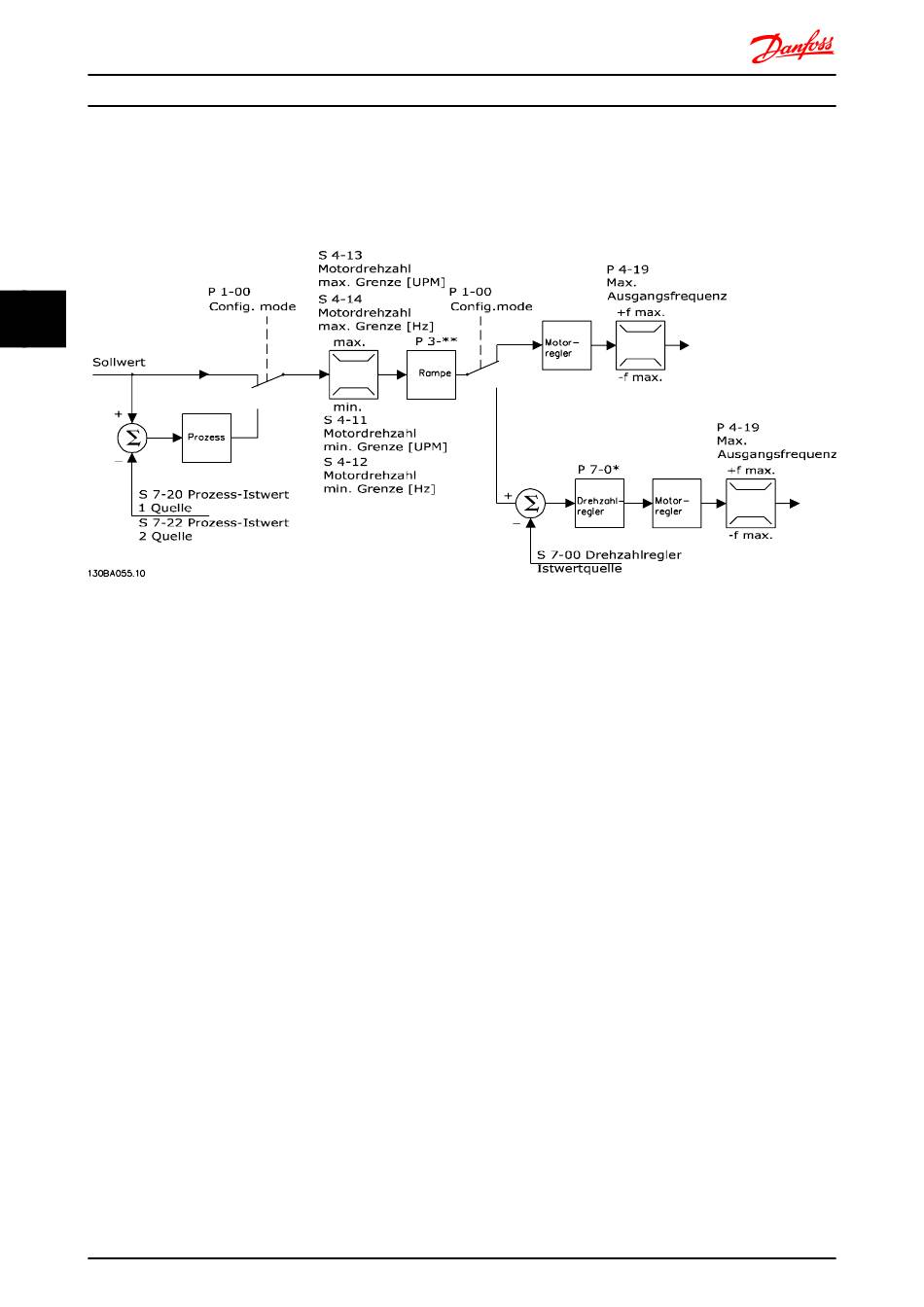

Abbildung 4.15 Regelungsstruktur in VVC -Konfigurationen mit und ohne Rückführung
plus
In der in Abbildung 4.15 gezeigten Konfiguration ist 1-01 Steuerprinzip auf [1] VVC eingestellt und 1-00 Regelverfahren auf
[0] Ohne Rückführung. Der resultierende Sollwert wird in der Sollwertverarbeitung durch die Rampenbegrenzung und
Drehzahlbegrenzung geführt, bevor er an die Motorregelung übergeben wird. Der Ausgang der Motorregelung ist dann
zusätzlich durch die maximale Frequenzgrenze beschränkt.
Wenn 1-00 Regelverfahren auf [1] Mit Drehgeber eingestellt ist, wird der resultierende Sollwert von der Rampenbegrenzung
an eine Drehzahl-PID-Regelung übergeben. Die Parameter für die Drehzahl-PID-Regelung befinden sich in Parametergruppe
7-0*. Der resultierende Sollwert von der Drehzahl-PID-Regelung wird beschränkt durch die Frequenzgrenze an die
Motorsteuerung geschickt.
Wählen Sie [3] PID-Prozess in 1-00 Regelverfahren, um die Prozess-PID-Regelung zur Regelung mit Rückführung (z. B. bei einer
Druck- oder Durchflussregelung) zu verwenden. Die PID-Prozess-Parameter befinden sich in Parametergruppe 7-2* und 7-3*.
®
