Anwendungsbeispiele
Drehzahl des Motors mit Hilfe eines 24 V/HTL-Inkremental-
gebers als Istwertgeber. Der Istwertgeber (1024 Pulse pro
Umdrehung) ist mit den Klemmen 32 und 33 verbunden.
L1
L2
L3
N
PE
F1
4 4
91 92 93 95
L1 L2
U V
96 97
M
3

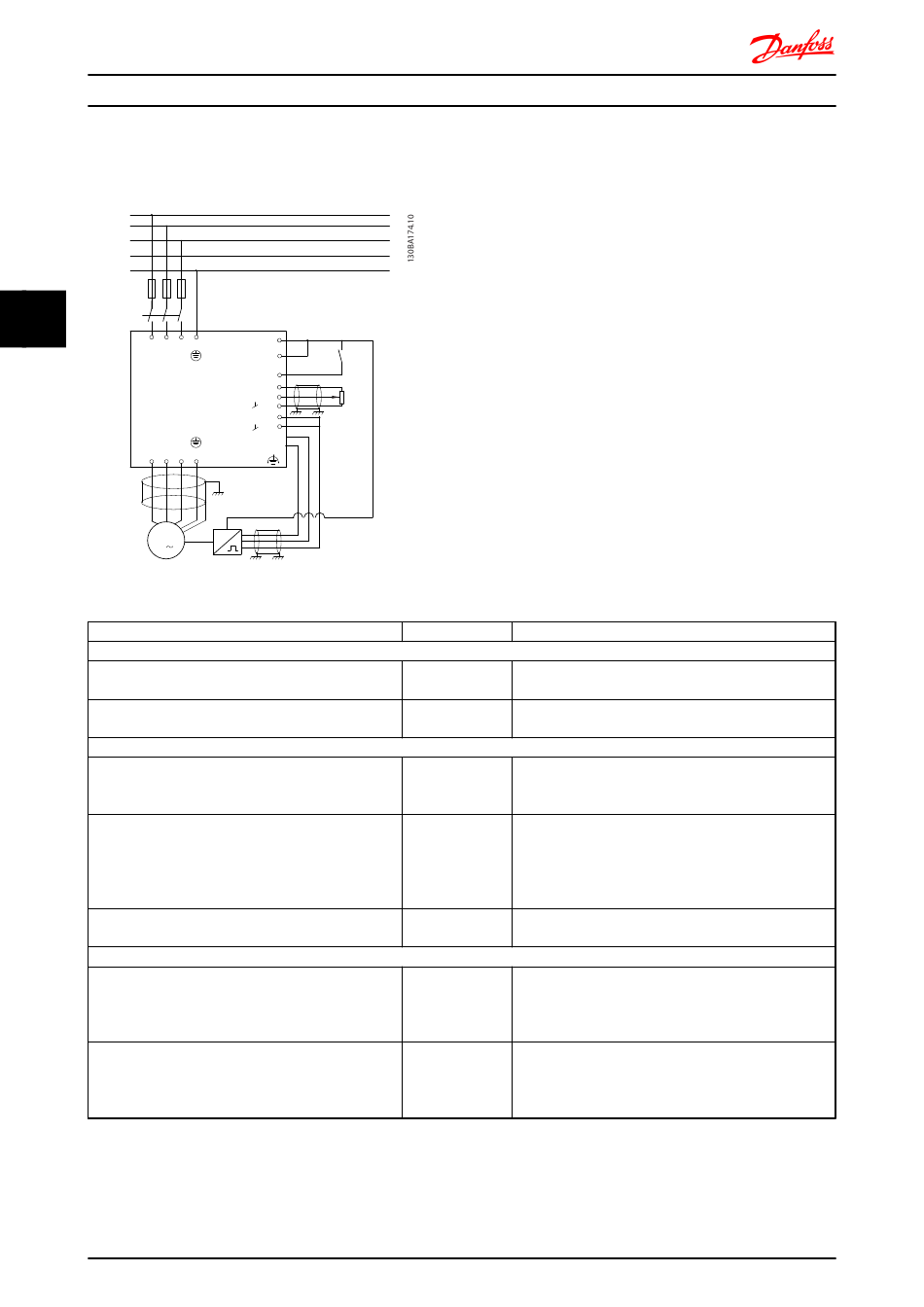

Abbildung 4.8 Beispiel - Anschlüsse für die Drehzahlregelung
Funktion
1) Stellen Sie sicher, dass der Motor einwandfrei läuft. Gehen Sie wie folgt vor:
Stellen Sie die Motorparameter mit Hilfe der Daten vom
Typenschild ein
Lassen Sie den Frequenzumrichter eine automatische
Motoranpassung ausführen
2) Prüfen Sie, ob der Motor läuft und der Drehgeber ordnungsgemäß angeschlossen ist. Gehen Sie wie folgt vor:
Drücken Sie die [Hand on]-Taste am LCP. Prüfen Sie, ob
der Motor läuft und in welche Richtung er sich dreht
(nachfolgend „positive Richtung" genannt).
Gehen Sie zu 16-20 Rotor-Winkel. Drehen Sie den Motor
langsam in die positive Richtung. Das Drehen muss so
langsam erfolgen (nur wenige UPM), dass Sie feststellen
können, ob der Wert in 16-20 Rotor-Winkel zu- oder
abnimmt.
Wenn 16-20 Rotor-Winkel abnimmt, ändern Sie die
Drehgeberrichtung in 5-71 Kl. 32/33 Drehgeber Richtung.
3) Stellen Sie sicher, dass die Grenzwerte des Frequenzumrichters auf sichere Werte eingestellt sind
Stelen Sie zulässige Grenzwerte für die Sollwerte ein.
Stellen Sie sicher, dass die Rampeneinstellungen
innerhalb des Leistungsbereichs des Frequenzumrichters
liegen und zulässigen Spezifikationen für den
Anwendungsbetrieb entsprechen.
58
12
37
L3 PE
18
50
53
55
39
20
W PE
32
33
98 99
24 Vdc
MG04H103 - VLT
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Folgendes ist in der genannten Reihenfolge zu program-
mieren, siehe Erläuterung der Einstellungen im FCD 302
Programmierhandbuch, MG04G)
In der nachfolgenden Liste wird davon ausgegangen, dass
für alle anderen Parameter und Schalter die Werksein-
stellung verwendet wird.
Parameter-Nr. Einstellung
1-2* Siehe Motor-Typenschild
1-29 Autom. [1] Komplette Anpassung
Motoranpassung
Stellen Sie einen positiven Sollwert ein.
16-20 Rotor-Winkel N.v. (Anzeigeparameter) Anmerkung: Ein ansteigender
Wert läuft bei 65535 über und startet erneut bei 0.
5-71 Kl. 32/33 [1] Linkslauf (wenn 16-20 Rotor-Winkel ansteigt)
Drehgeber Richtung
3-02 Minimaler 0 UPM (Werkseinstellung)
Sollwert 1500 UPM (Werkseinstellung)
3-03 Maximaler
Sollwert
3-41 Rampenzeit Werkseinstellung
Auf 1 Werkseinstellung
3-42 Rampenzeit
Ab 1
®
