Systemintegration
ist. Um die Verzerrung im PCC vorhersagen zu können,
muss die Konfiguration des Verteilungssystems und die
entsprechenden Impedanzen bekannt sein.
Ein häufig verwendeter Begriff, um die Impedanz eines
Stromnetzes zu beschreiben, ist das Kurzschlussverhältnis
R , definiert als das Verhältnis zwischen Kurzschluss-
sce
Scheinleistung der Versorgung am PCC (S
Nennscheinleistung der Last (S
S ce
R sce =
S equ
U 2
wobei und
S sc = S equ = U × I equ
Z Versorgung
Die störende Wirkung von Oberschwingungen hat zwei
Faktoren
•
Oberwellenströme tragen zu Systemverlusten bei
(in Verkabelung, Transformator)
•
Spannungsverzerrung durch Oberschwingungen
führt zu Störungen anderer Lasten und erhöht
Verluste in anderen Lasten
Non-linear
System
Current
Impedance
Contribution to
system losses

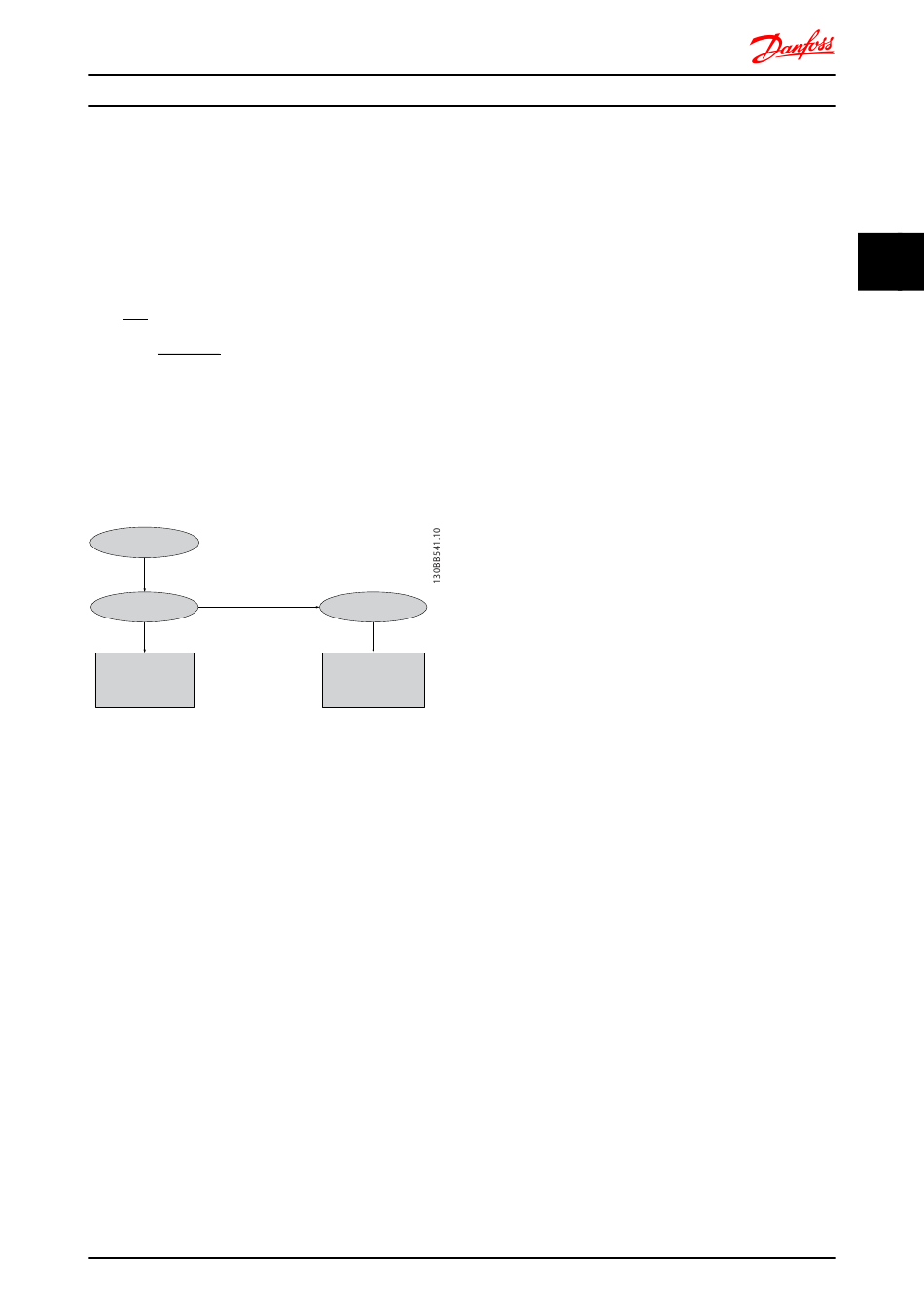

Abbildung 3.26 Störende Wirkungen von Oberschwingungen
3.4.5.3 Normen und Anforderungen zur
Oberschwingungsbegrenzung
Die Anforderungen an die Oberschwingungsbegrenzungen
können:
•
anwendungsspezifische Anforderungen
•
einzuhaltende Normen sein
Die anwendungsspezifischen Anforderungen beziehen sich
auf eine konkrete Anlage, in der technische Gründe für die
Begrenzung der Oberschwingungen vorliegen.
Beispiel: Ein 250-kVA-Transformator mit zwei
angeschlossenen 110-kW-Motoren reicht aus, wenn einer
der Motoren direkt an das Netz geschaltet und der andere
über einen Frequenzumrichter gespeist wird. Der
Transformator ist jedoch unterdimensioniert, wenn beide
Motoren über Frequenzumrichter gespeist werden. Durch
Verwendung zusätzlicher Maßnahmen zur Oberschwin-
gungsreduzierung in der Anlage oder Wahl von Low
Harmonic Drives ermöglichen den Betrieb beider Motoren
mit Frequenzumrichtern.
Es gibt verschiedene Normen, Vorschriften und Empfeh-
lungen zur Reduzierung von Oberschwingungen. Normen
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
) und der
sc
).
equ
Voltage
Disturbance to
other users
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
unterscheiden sich je nach Land und Industrie. Die
folgenden Normen sind am häufigsten anwendbar:
•
IEC61000-3-2
•
IEC61000-3-12
•
IEC61000-3-4
•
IEEE 519
•
G5/4
Genaue Angaben zu jeder Norm enthält das AHF-Projektie-
rungshandbuch 005/010, MG80C.
3.4.5.4 Reduzierung, Vermeidung oder
Kompensation von
Oberschwingungen
In Fällen, in denen zusätzliche Oberschwingungsunter-
drückung gefordert ist, bietet Danfoss eine Vielzahl von
Geräten zur Reduzierung, Vermeidung oder Kompensation
von Netzrückwirkungen. Diese sind:
•
VLT 12-pulsige Frequenzumrichter
•
VLT AHF-Filter
•
VLT Low Harmonic Drives
•
VLT Aktive Filter
Die Wahl der richtigen Lösung hängt von verschiedenen
Faktoren ab:
•
Das Stromnetz (Hintergrundverzerrung, Netzun-
symmetrie, Resonanz und Art der Versorgung
(Transformator/Generator)
•
Anwendung (Lastprofil, Anzahl Lasten und
Lastgröße)
•
Örtliche/nationale Anforderungen/Vorschriften
(IEEE519, IEC, G5/4 usw.)
•
Total Cost of Ownership (Anschaffungskosten,
Wirkungsgrad, Wartung usw.)
3.4.5.5 Oberschwingungsberechnung
Die Danfoss MCT31 Berechnungssoftware kann das Maß an
Spannungsverzerrung am Netz sowie notwendige
Gegenmaßnahmen bestimmen. Die Berechnungssoftware
®
VLT Harmonic Calculation MCT 31 können Sie kostenlos
unter www.danfoss.com herunterladen. Die Software ist
äußerst benutzerfreundlich ausgelegt und beschränkt sich
nur auf Systemparameter, die normalerweise zugänglich
sind.
Je nach Anforderung der örtlichen Sicherheitsbestim-
mungen kann als zusätzliche Schutzmaßnahme eine
Mehrfach-Schutzerdung, Nullung oder Einsatz eines FI-
Schutzschalters (Fehlerstromschutzschalter) vorgeschrieben
sein.
Bei einem Erdschluss kann im Fehlerstrom ein Gleichstrom-
anteil enthalten sein.
