Anwendungsbeispiele
Zum Minimieren von Übersteuerung kann 7-03 Drehzahl-
regler I-Zeit (je nach Anwendung) auf ca. 2,5 Sek.
eingestellt werden.
7-04 Drehzahlregler D-Zeit sollte auf 0 eingestellt sein, bis
alle anderen Einstellungen vorgenommen wurden. Sie
können ggf. experimentieren und diese Einstellung in
kleinen Schritten ändern.
4 4
4.4.4 PID-Prozessregelung
Mit der PID-Prozessregelung lassen sich Anwendungspa-
rameter steuern, die mit einem Sensor messbar sind
(Druck, Temperatur, Fluss) und vom angeschlossenen
Motor über eine Pumpe, einen Lüfter oder ein anderes
Gerät beeinflusst werden können.
Tabelle 4.19 zeigt die Konfigurationen, bei denen die
Prozessregelung möglich ist. Wenn ein Verfahren der Flux-
Vektorsteuerung verwendet wird, ist zu beachten, dass Sie
auch die Parameter für den PID-Drehzahlregler einstellen

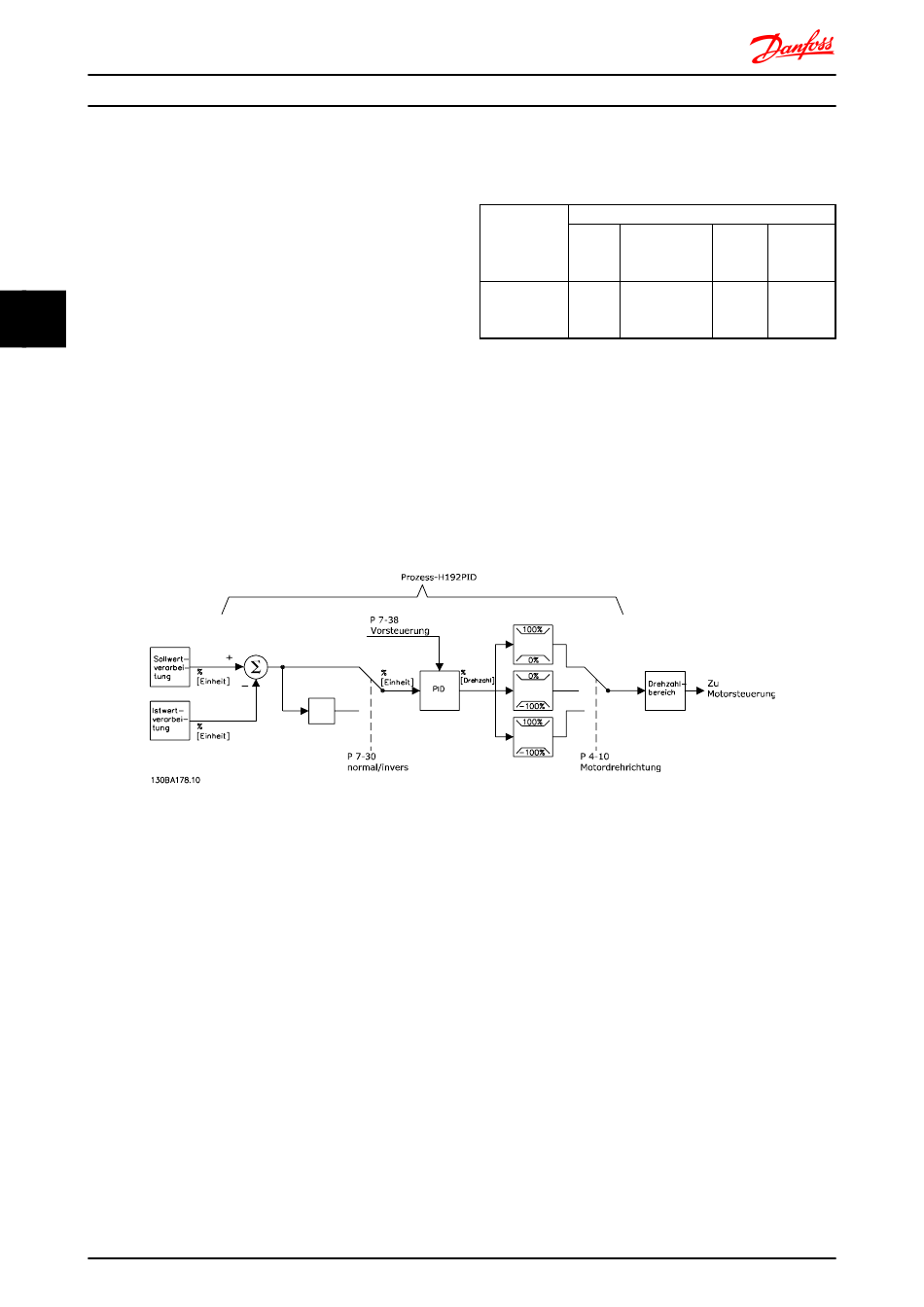

Abbildung 4.9 PID-Prozessregelungsdiagramm
60
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
müssen. Lesen Sie den Abschnitt über die Regelungs-
struktur, um zu sehen, wo der Drehzahlregler aktiviert ist.
1-00 Regelver-
fahren
[3] PID-Prozess N.v.
Tabelle 4.19 Einstellungen für PID-Prozessregelung
HINWEIS
Die PID-Prozessregelung funktioniert mit der Standard-
Parametereinstellung, sollte jedoch zur Optimierung der
Anwendungssteuerung angepasst werden. Speziell das
Potenzial der beiden Verfahren zur Flux-Motorsteuerung
hängt stark von der richtigen Einstellung der PID-Drehzahl-
regelung (vor dem Einstellen der PID-Prozessregelung) ab.
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
1-01 Steuerprinzip
U/f plus Fluxvekt
VVC
or ohne
Geber
PID-Prozess Prozess
und
Drehzahl
Fluxvektor
mit Geber
Prozess
und
Drehzahl
