Einführung
1 1
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die Momentanspannung des Motors.
U
M,N
Die Motornennspannung (siehe Typenschilddaten).

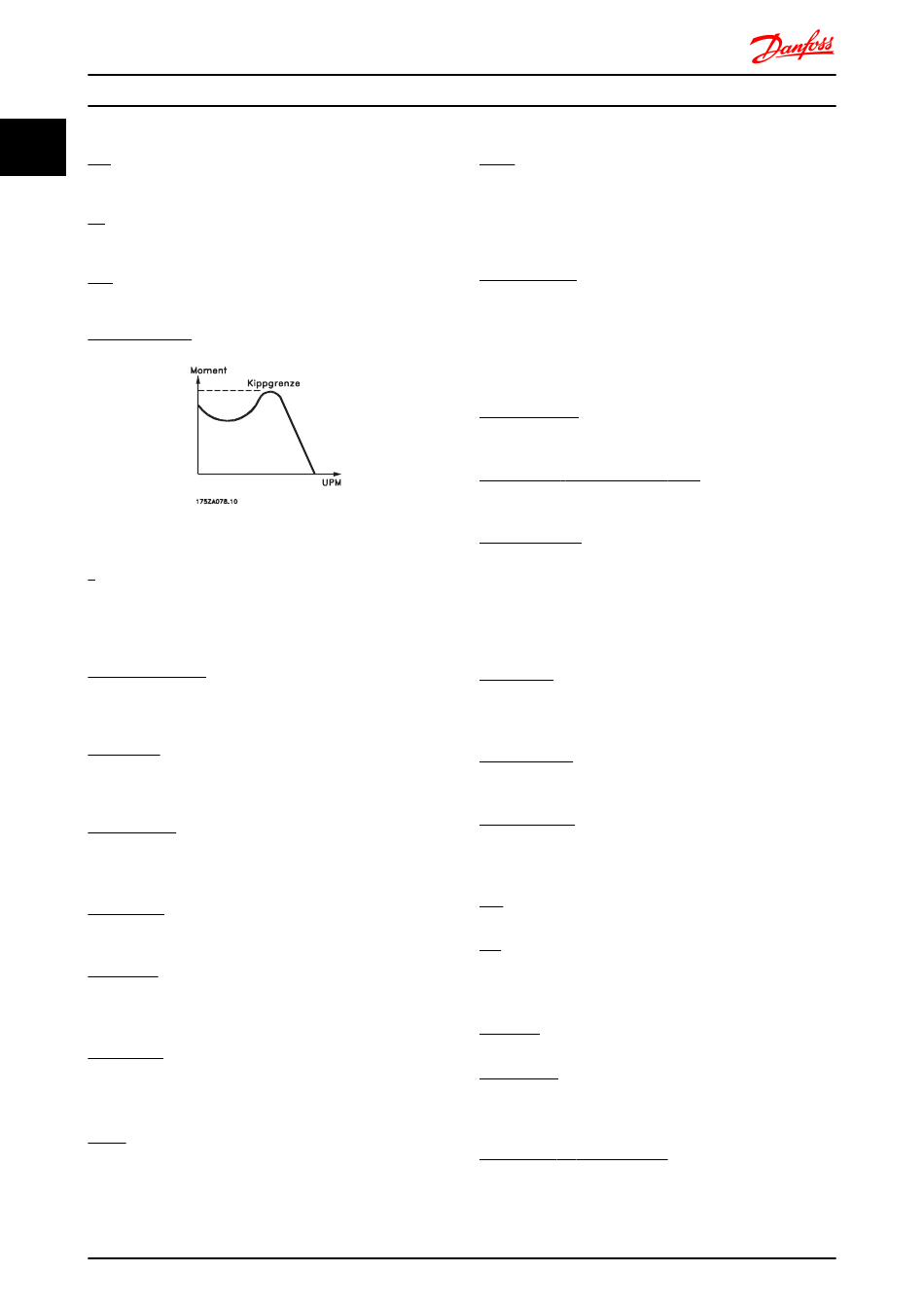

Losbrechmoment
Abbildung 1.1 Losbrechmoment
η
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der der Gruppe 1 der Steuerbefehle
angehört, siehe dort.
Stoppbefehl
Siehe Steuerbefehle.
Sollwerte:
Analogsollwert
Ein an Eingang 53 oder 54 angelegtes Analogsignal. Das
Signal kann entweder Spannung 0-10 V oder -10 V - + 10
V, Stromsignal 0-20 mA oder 4-20 mA sein.
Binärsollwert
Ein über die serielle Schnittstelle (RS485 Klemme 68-69)
angelegtes Sollwertsignal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100% bis
+100% des Sollwertbereichs. Auswahl von bis zu acht
Festsollwerten über die Digitalklemmen ist möglich.
Puls-Sollwert
Ein an Klemme 29 oder 33 angelegter Pulssollwert,
ausgewählt durch Par. 5-13 oder 5-15 [32]. Skalierung in
Par.-Gruppe 5-5*.
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100% des Gesamtskalierwerts (normalerweise 10 V, 20 mA)
und dem resultierenden Sollwert. Der in Par. 3-03 Max.
Sollwert eingestellte maximale Sollwert.
6
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Ref
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0% (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in Par. 3-02 Minimaler Sollwert
eingestellte minimale Sollwert.
Sonstiges:
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
Stromeingang, 0-20 mA und 4-20 mA
Spannungseingang, 0-10 V DC
Spannungseingang, -10 - +10 V DC.
Analogausgänge
Die Analogausgänge können ein Signal von 0-20 mA oder
4-20 mA ausgeben.
Automatische Motoranpassung, AMA
Die AMA ist ein Testalgorithmus, der die elektrischen
Parameter des angeschlossenen Motors im Stillstand misst.
Bremswiderstand
Der Bremswiderstand kann die bei generatorischer
Bremsung erzeugte Bremsleistung aufnehmen. Während
generatorischer Bremsung erhöht sich die Zwischenkreis-
spannung. Ein Bremschopper stellt sicher, dass die
generatorische Energie an den Bremswiderstand
übertragen wird.
CT-Kennlinie
Konstante Drehmomentkennlinie; wird für Anwendungen
wie Förderbänder, Verdrängungspumpen und Krane
eingesetzt.
Digitaleingänge
Digitaleingänge können zur Steuerung diverser Funktionen
des Frequenzumrichters benutzt werden.
Digitalausgänge
Der Frequenzumrichter verfügt über zwei Festwert-
Ausgänge, die ein 24 V DC-Signal (max. 40 mA) liefern
können.
DSP
Digitaler Signalprozessor.
ETR
Das elektronische Thermorelais berechnet die thermische
Belastung basierend auf aktueller Last und Zeit. Hiermit
soll die Motortemperatur geschätzt werden.
Hiperface
Hiperface
Initialisierung
Bei der Initialisierung (14-22 Betriebsart) werden die
Werkseinstellungen des Frequenzumrichters wiederherge-
stellt.
Arbeitszyklus im Aussetzbetrieb
Eine Einstufung mit aussetzender Belastung bezieht sich
auf eine Abfolge von Arbeitszyklen. Jeder Zyklus besteht
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
MIN
®
®
ist eine eingetragene Marke von Stegmann.
