Systemintegration
Sehr lange Steuerleitungen und Analogsignale können in
seltenen Fällen und je nach Installation infolge von
Rauschen von den Netzstromkabeln zu 50-Hz-
Brummschleifen führen. In diesem Fall sollten Sie testen,
ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100-nF-
Kondensator mit Masse eine Besserung herbeigeführt
werden kann. Schließen Sie die Digital- und Analogein-
und -ausgänge aufgeteilt nach Signalart an die
Bezugspotenziale (Klemme 20, 55, 39) an, um Fehlerströme
auf dem Massepotenzial zu verhindern. Zum Beispiel kann
durch Schalten am Digitaleingang das analoge Eingangs-
signal gestört werden.
20 20 20 20 20
18 19 27 29 32
12
12 12 12 12
20 20 20 20 20
18 19 27 29 32
12
12 12 12 12

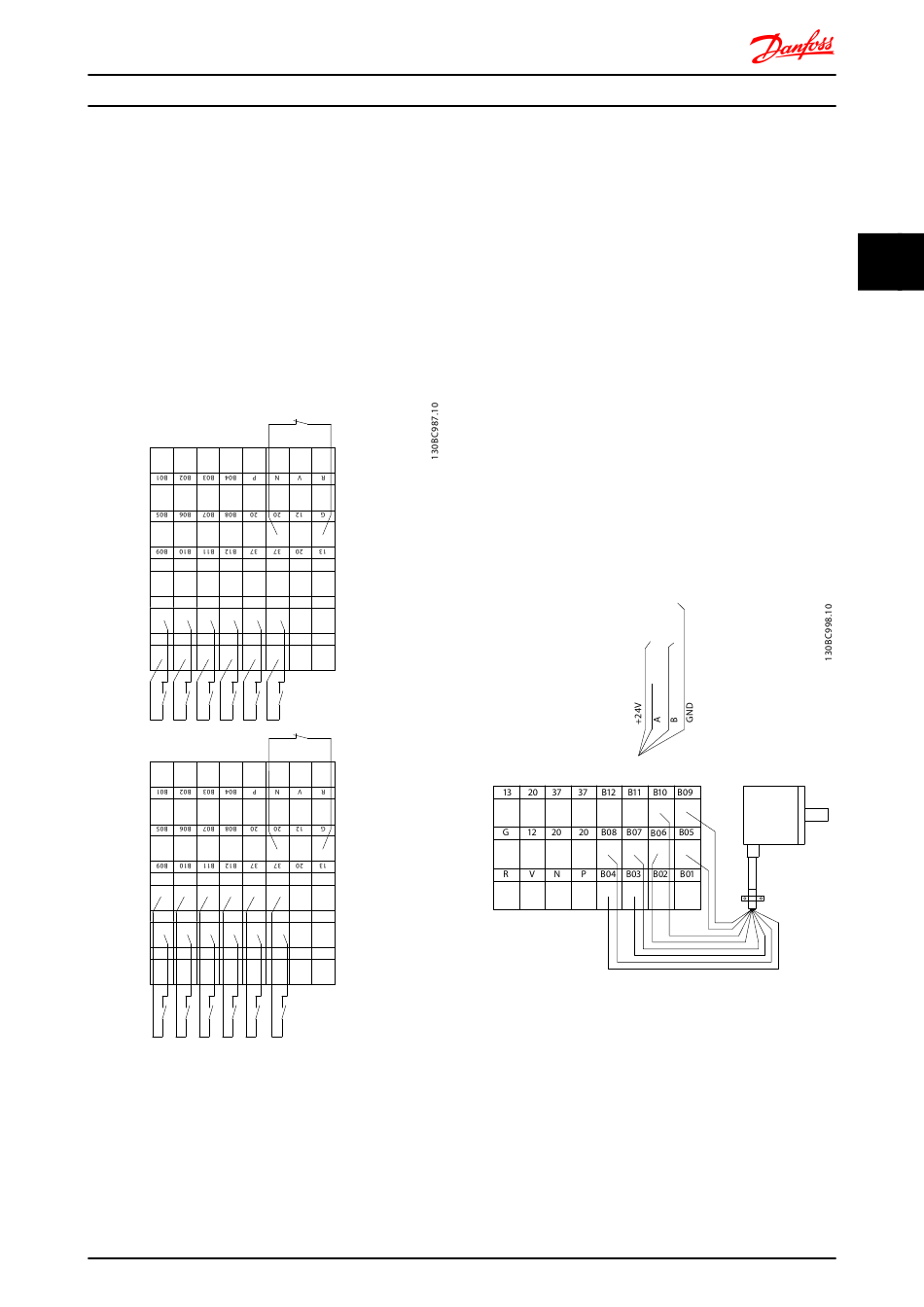

Abbildung 3.15 Eingangspolarität der Steuerklemmen
HINWEIS
Zur Einhaltung der Vorgaben zur EMV-Störaussendung
müssen Sie das Kabel abschirmen. Bei Verwendung eines
ungeschirmten Kabels siehe 2.2.2 EMV-Prüfergebnisse für
weitere Informationen.
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Safe
torque off
20 55 42
33 50 54
12 55 53
PNP (Source)
Digital input wiring
Safe
torque off
20 55 42
33 50 54
12 55 53
NPN (Sink)
Digital input wiring
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
3.4.1.5 Relaisausgang
Der Relaisausgang mit den Klemmen 01, 02, 03 und 04, 05,
06 hat eine Kapazität von maximal 240 V AC, 2 A. Minimal
24 V DC, 10 mA oder 24 V AC, 100 mA. Kann zur Anzeige
des Status und Warnungen verwendet werden. Die beiden
Relais befinden sich auf der Installationskarte. Ihre
Programmierung erfolgt durch Parametergruppe 5-4*. Die
Relais haben Kontakte der Form C, d. h. Wechselkontakte.
Die Kontakte jedes Relais sind für eine maximale Last von
240 V AC bei 2 A ausgelegt.
Relais 1
•
Klemme 01: Bezugspotenzial
•
Klemme 02: Schließer 240 V AC
•
Klemme 03: Öffner 240 V AC
Relais 2
•
Klemme 04: Bezugspotenzial
•
Klemme 05: Schließer 240 V AC
•
Klemme 06: Öffner 240 V AC
Relais 1 und Relais 2 werden in 5-40 Relaisfunktion, 5-41 Ein
Verzög., Relais und 5-42 Aus Verzög., Relais programmiert.
Abbildung 3.16 Relaisanschluss
3.4.2 Bremswiderstände
In bestimmten Anwendungen ist der Abbau kinetischer
Energie erforderlich. Bei diesem Frequenzumrichter wird
die Energie nicht in das Netz zurückgespeist. Stattdessen
muss die kinetische Energie in Wärme umgewandelt
werden und dies wird durch Bremsung mit einem
Bremswiderstand erreicht.
Z
A
/Z
/A
B
+5V
/B
GND
41
3 3
