Typencode und Auswahlhilfe
5 5

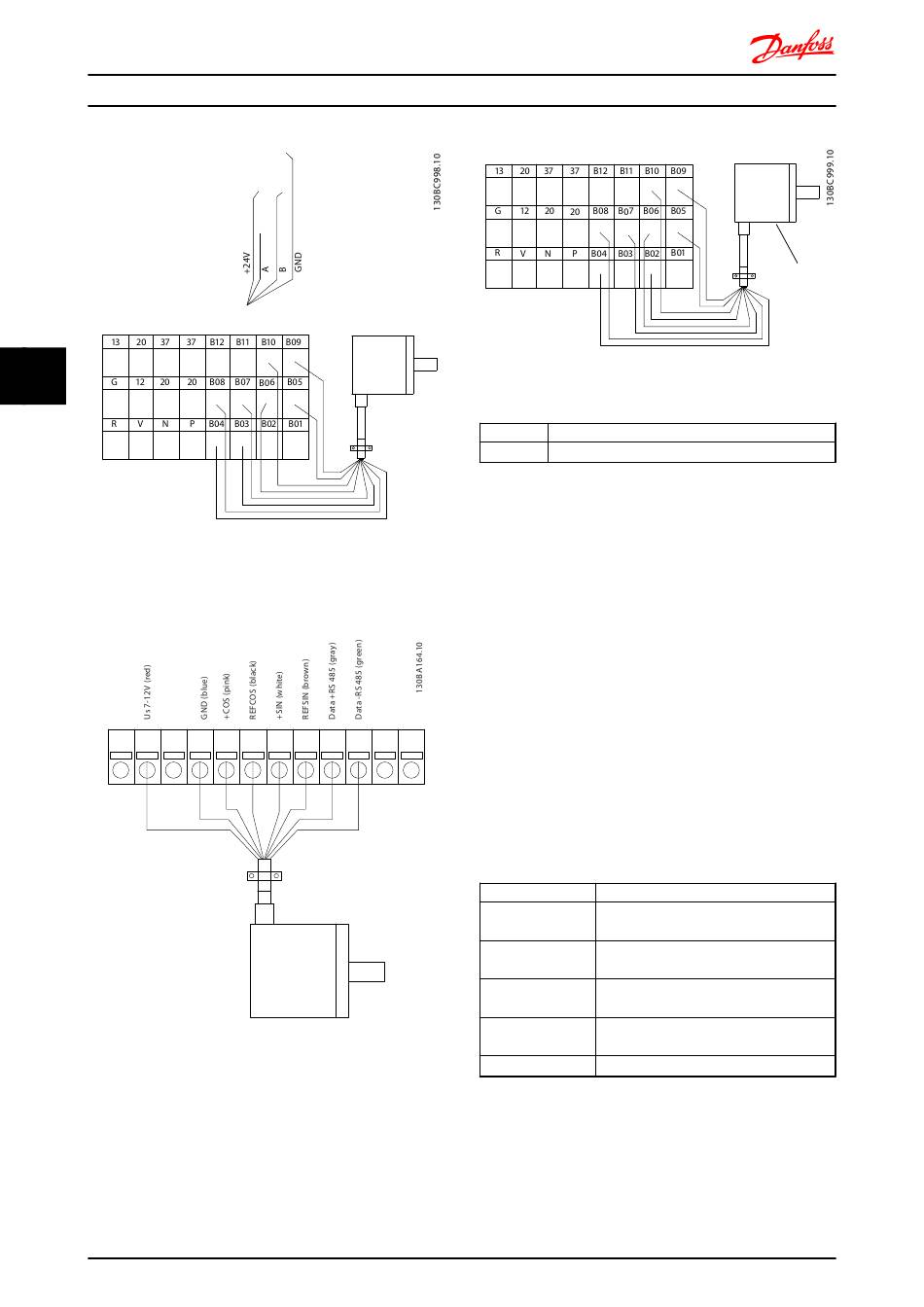

Abbildung 5.2 Anschlüsse für 5-V-Inkrementalgeber
Max. Kabellänge 10 m
1 2
Abbildung 5.3 Anschlüsse für Hiperface-Drehgeber - 1
82
Z
A
/Z
/A
B
+5V
/B
GND
3 4 5 6 7 8 9
MG04H103 - VLT
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Abbildung 5.4 Anschlüsse für Hiperface-Drehgeber - 2
Pos.
1
Tabelle 5.6 Legende
5.3.3 Resolver-Option MCB 103
Die Resolver-Option MCB 103 dient zur Rückführung eines
Resolveristwertsignals vom Motor zum Frequenzumrichter.
Resolver werden im Wesentlichen als Motor-Istwertgeber
für bürstenlose Permanentmagnet-Synchronmotoren
verwendet.
Der Bausatz der Resolver-Option enthält:
•
•
10 11 12
Parameterauswahl: 17-5x Resolver aktivieren
Die Resolver-Option MCB 103 unterstützt eine vielfältige
Zahl von Resolverarten.
Resolver Pole
Resolver Eingangs-
spannung
Resolver Eingangs-
frequenz
Übersetzungsver-
hältnis
Sekundäre
Eingangsspannung
Sekundäre Last
Tabelle 5.7 Technische Daten der Resolver-Option MCB 103
®
ist eine eingetragene Marke von Danfoss
+RS485
+cos
-RS485
7-12V
-cos
+sin
-sin
GND
Bezeichnung
Hiperface-Drehgeber
Resolver-Option MCB 103
Kabel zum Anschluss von Kundenklemmen an die
Steuerkarte
17-50 Resolver Pole: 2 *2
17-51 Resolver Eingangsspannung: 2,0-8,0
Vrms *7,0 Vrms
17-52 Resolver Eingangsfrequenz: 2-15 kHz
10,0 kHz
17-53 Übersetzungsverhältnis: 0,1-1,1 *0,5
Max. 4 Vrms
Ca. 10 kΩ
1
