Anwendungsbeispiele
1
4 4
1
1

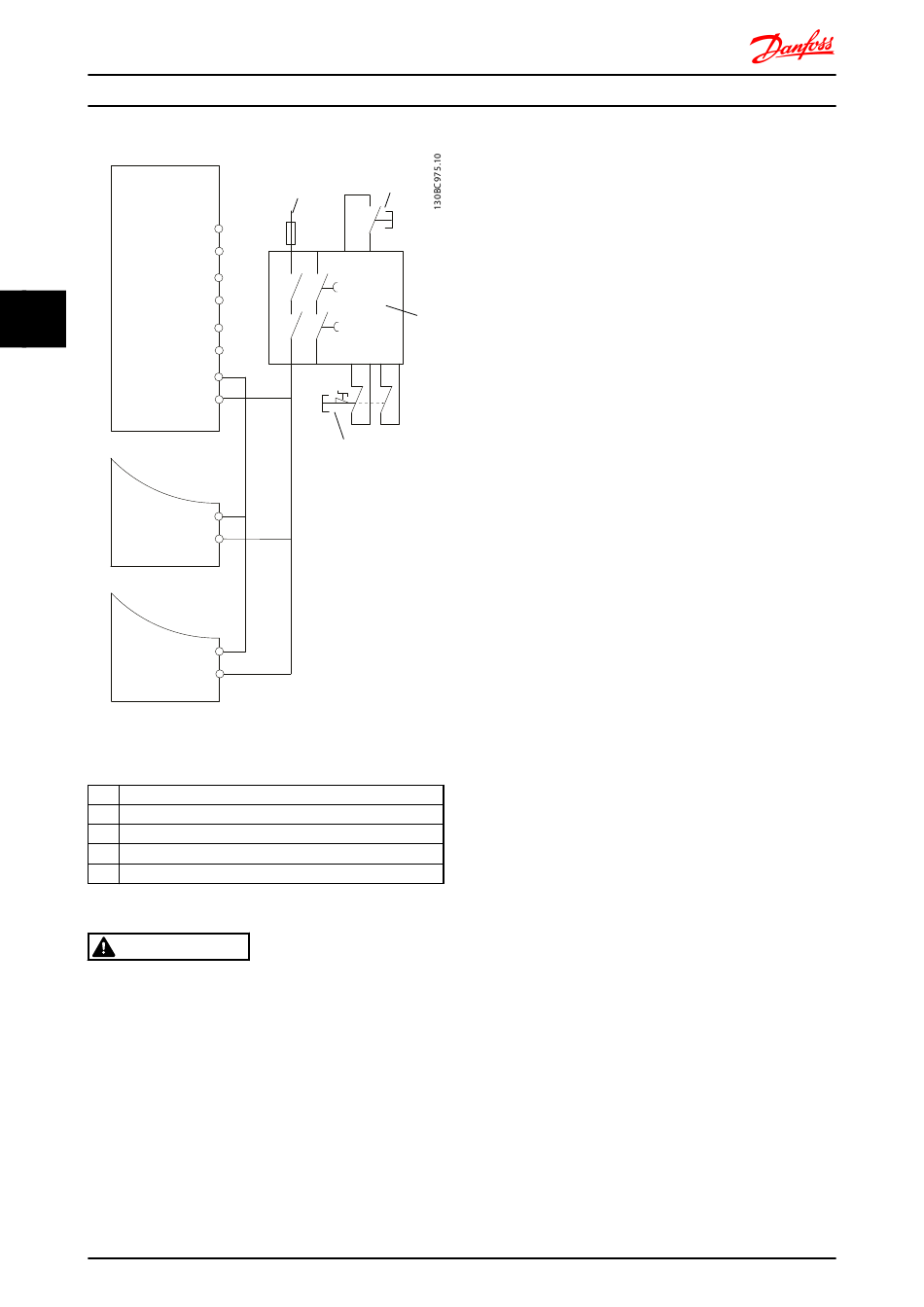

Abbildung 4.28 Beispiel für Parallelschaltung mehrerer Frequen-
zumrichter
1 Frequenzumrichter
2 24 V DC
3 [Reset]-Taste
4 Sicherheitsrelais
5 Not-Aus
Tabelle 4.32 Legende
WARNUNG
Aktivieren der Funktion „Sicherer Stopp" (d. h. Wegschalten
des 24 V-Signals an Klemme 37) schafft keine elektrische
Sicherheit. Die Funktion „Sicherer Stopp" selbst reicht nicht
aus, um die in EN 60204-1 definierte Notabschaltfunktion
zu realisieren. Die Notabschaltung fordert Maßnahmen zur
elektrischen Isolierung, z. B. durch Abschaltung der
Netzversorgung über ein zusätzliches Schütz.
1. Aktivieren Sie die Funktion „Sicherer Stopp" durch
Wegschalten der 24 DC-Spannung an Klemme 37.
2. Nach Aktivieren des „Sicheren Stopps" (d. h. nach
der Antwortzeit) lässt der Frequenzumrichter den
76
®
VLT
2
12
20
37
5
20
37
20
37
MG04H103 - VLT
Decentral Drive FCD 302 Projektierungshandbuch
Motor im Freilauf auslaufen (er erzeugt kein
Drehfeld im Motor mehr). Die Antwortzeit liegt in
3
der Regel unter 10 ms.
Der Frequenzumrichter ist gegen die erneute Schaffung
eines Drehfelds durch einen internen Fehler geschützt
(gemäß Kat. 3 von EN 954-1), PL d gemäß EN ISO 13849-1
und SIL 2 gemäß EN 62061). Bei aktiviertem sicheren Stopp
erscheint am Display des Frequenzumrichters eine entspre-
chende Meldung. Der zugehörige Hilfetext lautet „Die
4
Funktion „Sicherer Stopp" wurde durch die Steuerklemme
37 aktiviert (Signal 0V)." Dies weist darauf hin, dass der
„Sichere Stopp" aktiviert wurde oder dass der Betrieb nach
einer Aktivierung der Funktion „Sicherer Stopp" noch nicht
wieder aufgenommen wurde.
HINWEIS
Die Anforderungen von Kat. 3 (EN 954-1) / PL „d" (ISO
13849-1) werden nur erfüllt, während die 24 V DC-
Versorgung zu Klemme 37 von einer
Sicherheitsvorrichtung, die selbst Kat. 3 (EN 954-1) / PL „d"
(ISO 13849-1) erfüllt, unterbrochen oder niedrig gehalten
wird. Wenn externe Kräfte auf den Motor wirken, darf er
nicht ohne zusätzliche Maßnahmen für Fallschutz
betrieben werden. Externe Kräfte können zum Beispiel bei
einer vertikalen Achse (hängende Lasten) auftreten, wenn
eine unerwünschte Bewegung z. B. durch Schwerkraft eine
Gefahr darstellen könnte. Fallschutzmaßnahmen können
zusätzliche mechanische Bremsen sein.
Standardmäßig sind die Funktionen für sicheren Stopp auf
den Schutz vor unerwartetem Wiederanlauf eingestellt.
Zum Wiederanlauf nach Aktivierung des sicheren Stopps
1. müssen Sie zunächst wieder die 24 V DC-
Spannung an Klemme 37 anlegen (Text „Sicherer
Stopp aktiviert" wird immer noch angezeigt)
2. ein Reset-Signal (über Bus, Digital-E/A oder die
[Reset]-Taste am Wechselrichter) erzeugen.
Die Funktion „Sicherer Stopp" kann für automatischen
Wiederanlauf eingestellt werden. Stellen Sie den Wert von
5-19 Klemme 37 Sicherer Stopp von der Werkseinstellung [1]
auf Wert [3].
Automatischer Wiederanlauf bedeutet, dass der sichere
Stopp beendet und normaler Betrieb wieder
aufgenommen wird, sobald 24 V DC an Klemme 37
angelegt werden. Es ist kein Reset-Signal erforderlich.
®
