Anwendungsbeispiele
In der gezeigten Konfiguration ist 1-01 Steuerprinzip auf [3] Fluxvektor mit Geber und 1-00 Regelverfahren auf [1] Mit Drehgeber
eingestellt.
In dieser Konfiguration wird der Motorregelung ein Istwertsignal von einem direkt am Motor montierten Drehgeber
zugeführt (eingestellt in 1-02 Drehgeber Anschluss).
Wählen Sie [1] Mit Drehgeber in 1-00 Regelverfahren, um den resultierenden Sollwert als Eingang für die PID-Drehzahlre-
gelung zu benutzen. Die Parameter für die Drehzahl-PID-Regelung befinden sich in Parametergruppe 7-0*.
4 4
Wählen Sie [2] Drehmomentregler in 1-00 Regelverfahren, um den resultierenden Sollwert direkt als Drehmomentsollwert zu
benutzen. Drehmomentregelung ist nur in der Konfiguration Fluxvektor mit Geber (1-01 Steuerprinzip) wählbar. Wenn dieser
Modus gewählt wurde, erhält der Sollwert die Einheit Nm. Er benötigt keinen Drehmomentistwert, da das Drehmoment
anhand der Strommessung des Frequenzumrichters berechnet wird.
Wählen Sie [3] PID-Prozess in 1-00 Regelverfahren, um die PID-Prozessregelung zur Regelung mit Rückführung z. B. der
Drehzahl oder einer Prozessvariablen in der gesteuerten Anwendung zu benutzen.
4.6 Hand-Steuerung (Hand on) und Fern-
Betrieb (Auto on)
Der Frequenzumrichter kann vor Ort manuell über das LCP
oder im Fernbetrieb über Analog- und Digitaleingänge
oder die serielle Bus-Schnittstelle gesteuert werden. Falls in
0-40 [Hand On]-LCP Taste, 0-41 [Off]-LCP Taste, 0-42 [Auto
On]-LCP Taste und 0-43 [Reset]-LCP Taste Aktiviert eingestellt
ist, kann der Frequenzumrichter über das LCP mit den
Tasten [Hand on] und [Off] gesteuert werden. Sie können
Alarme über die [Reset]-Taste quittieren. Nach Drücken der
[Hand on]-Taste schaltet der Frequenzumrichter in den
Hand-Betrieb und verwendet den Ortsollwert, den Sie mit
Hilfe der Pfeiltasten am LCP einstellen können.
Nach Drücken der [Auto on]-Taste schaltet der Frequen-
zumrichter in den Auto-Betrieb und verwendet
standardmäßig den Fernsollwert. In diesem Modus kann
der Frequenzumrichter über die Digitaleingänge bzw.
verschiedene Schnittstellen (RS-485, USB oder einen
optionalen Feldbus) gesteuert werden. Mehr Informationen
zum Starten, Stoppen, Ändern von Rampen und Parame-
tersätzen finden Sie in Parametergruppe 5-1*
(Digitaleingänge) oder Parametergruppe 8-5* (serielle
Kommunikation).
68
®
VLT Decentral Drive FCD 302 Projektierungshandbuch

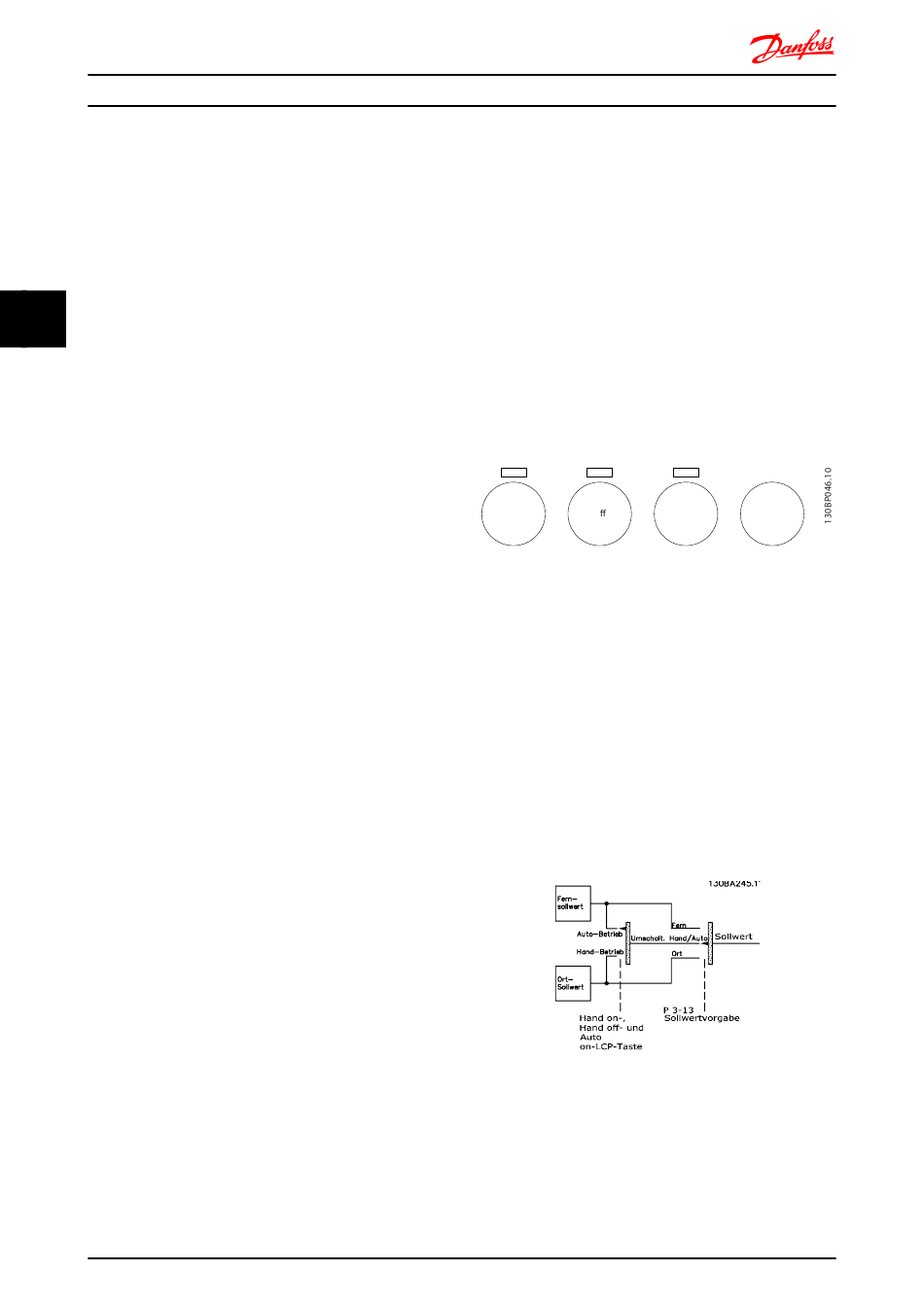

Abbildung 4.18 LCP-Tasten
Aktiver Sollwert und Regelverfahren
Der aktive Sollwert kann der Ortsollwert oder Fernsollwert
sein.
In 3-13 Sollwertvorgabe können Sie wählen, ob entweder
der [2] Ortsollwert (Hand) oder [1] Fernsollwert (Auto)
benutzt wird.
Dies ist unabhängig davon, ob sich der Frequenzumrichter
im Auto-Betrieb oder im Hand-Betrieb befindet. Durch
Auswahl von [0] Umschalt. Hand/Auto (Werkseinstellung)
hängt die Sollwertvorgabe von der aktiven Betriebsart ab
(Hand-Betrieb oder Auto-Betrieb).
Abbildung 4.19 Ortsollwertverarbeitung
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
Hand Auto
O
on
Reset
on
