Produktübersicht
Der Fernsollwert wird bei jedem Abtastintervall berechnet
und besteht anfänglich aus zwei Arten von Sollwertein-
gängen:
1. X (der externe Sollwert): Eine Summe (siehe
3-04 Sollwertfunktion) von bis zu vier extern
ausgewählten Sollwerten, bestehend aus einer
beliebigen Kombination (bestimmt durch die
Einstellung von 3-15 Variabler Sollwert 1,
3-16 Variabler Sollwert 2 und 3-17 Variabler
Sollwert 3) eines Festsollwerts (3-10 Festsollwert),
variabler Analogsollwerte, variabler Digital-
sollwerte und verschiedener serieller Bussollwerte
in einer beliebigen Einheit, in welcher der
Frequenzumrichter gesteuert wird ([Hz], [UPM],
[Nm] usw.).
2. Y- (der relative Sollwert): Eine Summe eines
relativen Festsollwerts (3-14 Relativer Festsollwert)
und eines variablen relativen Skalierungssollwerts
(3-18 Relativ. Skalierungssollw. Ressource) in [%].
Die zwei Arten von Sollwerteingängen werden in folgender
Formel kombiniert: Resultierender Sollwert = X+X*Y/100%.
Wenn der relative Sollwert nicht verwendet wird, müssen
Sie 3-18 Relativ. Skalierungssollw. Ressource auf Deaktiviert
und auf 0% einstellen. Die Funktion Frequenzkorrektur
Auf/Ab und die Funktion Sollwert speichern kann durch
Digitaleingänge am Frequenzumrichter aktiviert werden.
Die Funktionen und Parameter werden im Programmier-
ungshandbuch beschrieben.
Die Skalierung von Analogsollwerten wird in Parameter-
gruppen 6-1* und 6-2* und die Skalierung digitaler
Pulssollwerte in Parametergruppe 5-5* beschrieben.
Sollwertgrenzen und -bereiche werden in Parametergruppe
3-0* eingestellt.

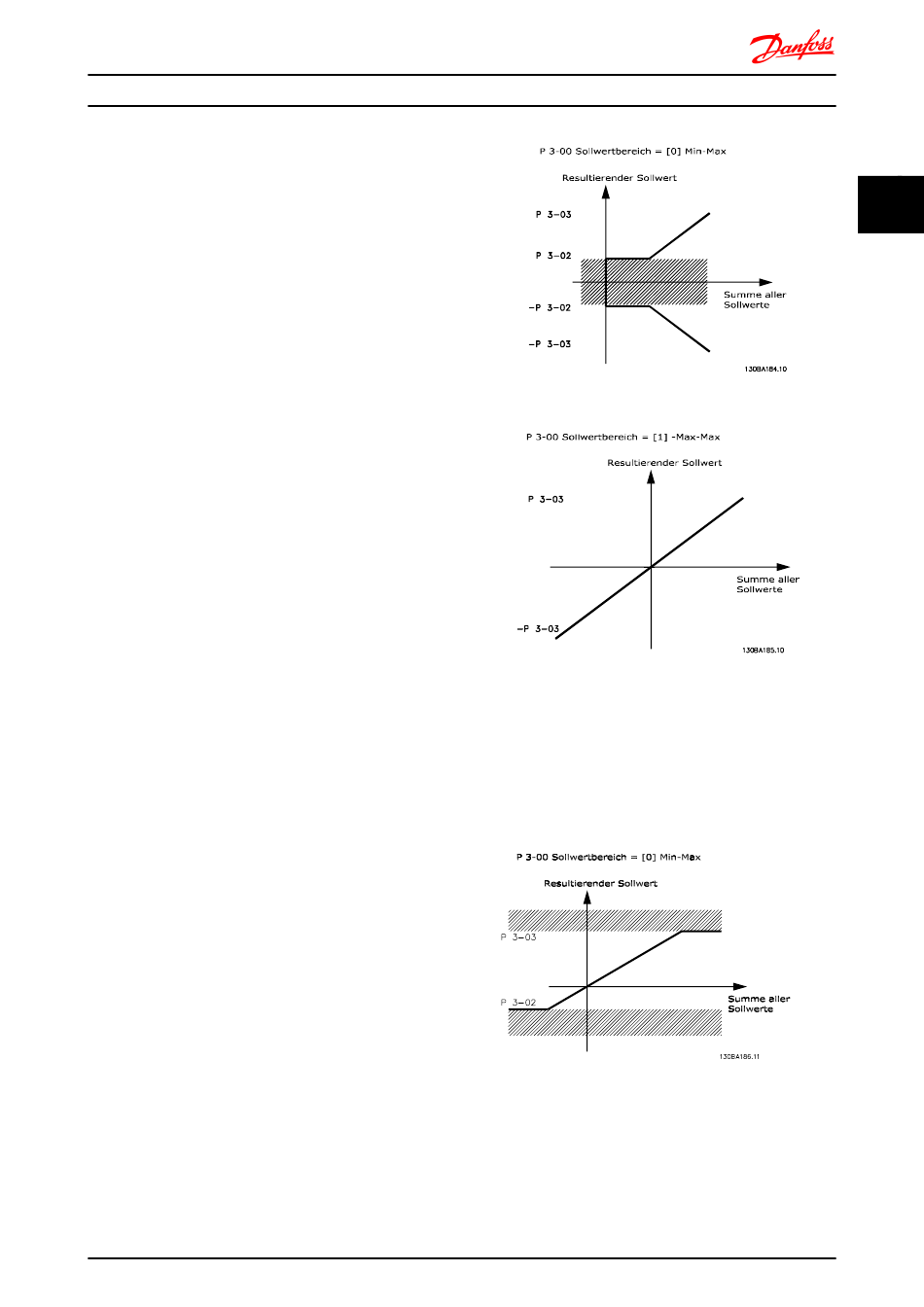

2.3.1 Sollwertgrenzen
3-00 Sollwertbereich, 3-02 Minimaler Sollwert und
3-03 Maximaler Sollwert definieren zusammen den
zulässigen Bereich der Summe aller Sollwerte. Die Summe
aller Sollwerte wird bei Bedarf begrenzt. Die Beziehung
zwischen dem resultierenden Sollwert (nach der
Klammerung) wird in Abbildung 2.10/Abbildung 2.11 gezeigt
und die Summe aller Sollwerte wird in Abbildung 2.12
gezeigt.
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
Abbildung 2.10 Sollwertbereich=[0] Min. bis Max.
Abbildung 2.11 Sollwertbereich=[1] -Max. bis Max.
Der Wert von 3-02 Minimaler Sollwert kann nicht unter 0
eingestellt werden, sofern 1-00 Regelverfahren nicht auf [3]
PID-Prozess eingestellt ist. In diesem Fall ist Beziehung
zwischen dem resultierenden Sollwert (nach der
Klammerung) und der Summe aller Sollwerte wie in
Abbildung 2.12 gezeigt.
Abbildung 2.12 Summe aller Sollwerte
