Anwendungsbeispiele
HINWEIS
Bei Verwendung der SS1-Funktion wird die Bremsrampe
des Frequenzumrichters im Hinblick auf Sicherheit nicht
überwacht.
1
12
18
37

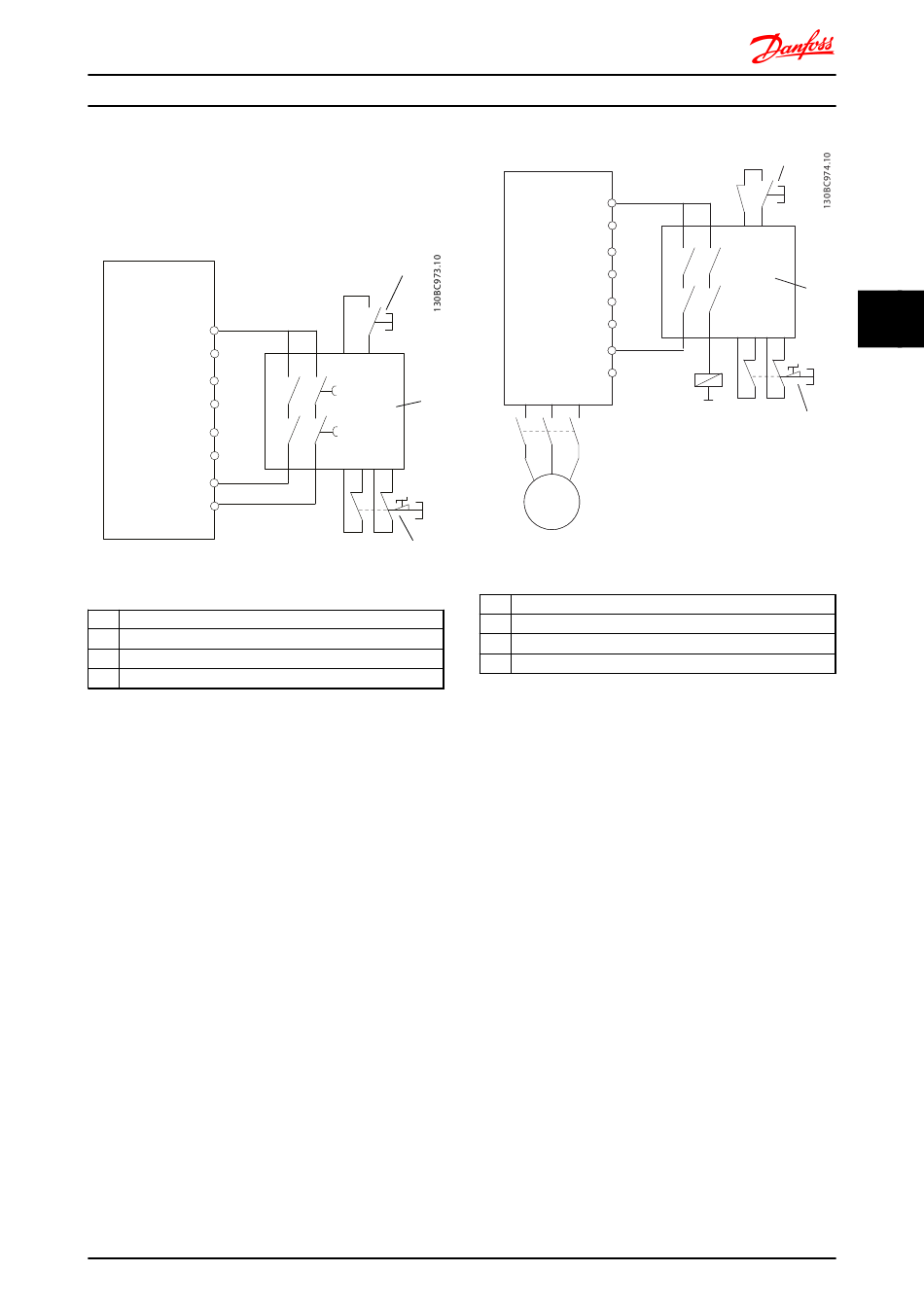

Abbildung 4.26 SS1-Beispiel
1 Frequenzumrichter
2 [Reset]-Taste
3 Sicherheitsrelais
4 Not-Aus
Tabelle 4.30 Legende
Beispiel mit Anwendung der Kategorie 4/PL e
Wenn die Auslegung des Sicherheitssteuersystems zwei
Kanäle für die Funktion „Sichere Abschaltung
Motormoment" erfordert, um Kategorie 4/PL e zu
erreichen, realisieren Sie einen Kanal über die Klemme für
sicheren Stopp Klemme 37 (STO) und den anderen durch
ein Schütz. Schließen Sie das Schütz entweder in den
Leistungsschaltkreisen am Eingang oder Ausgang des
Frequenzumrichters an, kontrolliert durch das Sicherheits-
relais (siehe Abbildung 4.27). Sie müssen das Schütz durch
einen hilfsgeführten Kontakt überwachen lassen und an
den Quittiereingang des Sicherheitsrelais anschließen.
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
2
3
4
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
1
12
37
K 1
Abbildung 4.27 Beispiel für STO Kategorie 4
1 Frequenzumrichter
2 [Reset]-Taste
3 Sicherheitsrelais
4 Not-Aus
Tabelle 4.31 Legende
Parallelschaltung des sicheren Stoppeingangs mit einem
Sicherheitsrelais
Sie können die Eingänge für sicheren Stopp Klemme 37
(STO) direkt zusammenschalten, wenn mehrere Frequen-
zumrichter an der gleichen Steuerleitung über ein
Sicherheitsrelais gesteuert werden müssen (siehe
Abbildung 4.28). Zusammenschalten von Eingängen erhöht
die Wahrscheinlichkeit einer Störung in unsicherer
Richtung. Eine Störung in einem Frequenzumrichter kann
dazu führen, dass alle Frequenzumrichter aktiviert werden.
Die Wahrscheinlichkeit einer Störung für Klemme 37 ist so
gering, dass die resultierende Wahrscheinlichkeit weiterhin
die Anforderungen für SIL2 erfüllt.
2
K 1
3
K 1
4
75
4 4
