Anwendungsbeispiele
4.8 Mechanische Bremse
Bei Hub- und Senkanwendungen muss eine steuerbare
elektromagnetische Bremse vorhanden sein. Zur
Ansteuerung der Bremse kann ein Relaisausgang (1 oder 2)
oder ein programmierter Digitalausgang (Klemme 27 oder
29) dienen. Halten Sie den Ausgang normalerweise
geschlossen (spannungsfrei), so lange der Frequenzum-
richter den Motor nicht „halten" kann, z. B., weil die Last zu
4 4
schwer ist. Wählen Sie bei Anwendungen mit elektromag-
netischer Bremse die Option [32] Mechanische Bremse in
einem der folgenden Parameter:
5-40 Relaisfunktion (Arrayparameter),
5-30 Klemme 27 Digitalausgang, oder

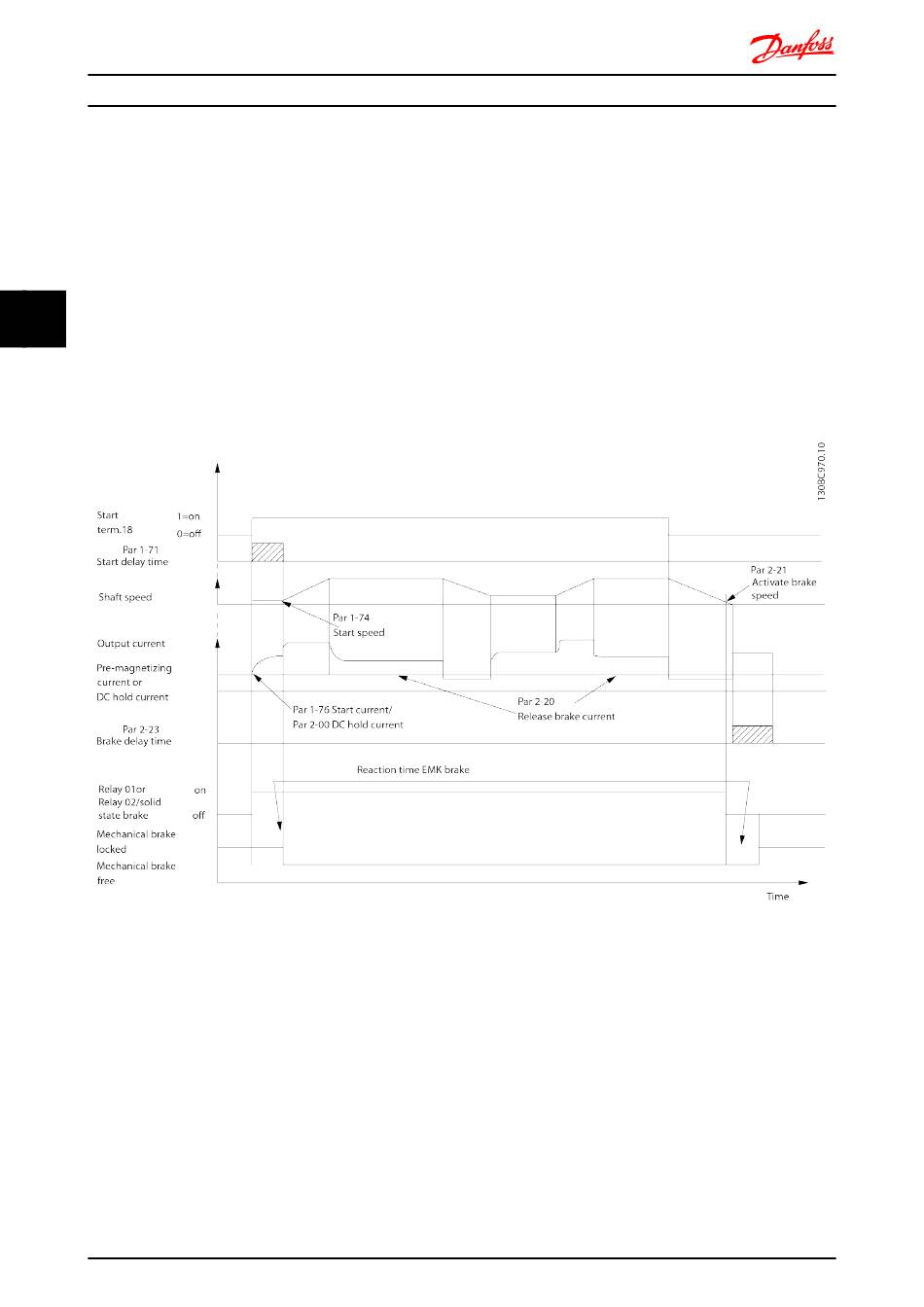

Abbildung 4.22 Mechanische Bremssteuerung für Hub- und Vertikalförderanwendungen
In Hub- und Vertikalförderanwendungen muss eine elektro-
mechanische Bremse gesteuert werden können.
Schrittweise Beschreibung
•
Zur Ansteuerung der mechanischen Bremse
können Sie jeden Relaisausgang, Digitalausgang
(Klemme 27 oder 29) oder digitalen Bremsspan-
nungsausgang (Klemme 122-123) verwenden, falls
notwendig mit einem geeigneten Schütz.
•
Stellen Sie sicher, dass der Ausgang ausgeschaltet
ist, solange der Frequenzumrichter den Motor
nicht ansteuern kann, z. B., weil die Last zu
schwer ist oder der Motor noch nicht montiert ist.
70
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Wird [32] Mechanische Bremse gewählt, so wird die
mechanische Bremse beim Start normalerweise
geschlossen, bis der Ausgangsstrom über einem voreinge-
stellten Wert liegt. Wählen Sie diesen Wert in 2-20 Bremse
öffnen bei Motorstrom. Beim Stopp wird die mechanische
Bremse geschlossen, wenn die Drehzahl unter den in
2-21 Bremse schliessen bei Motordrehzahl gewählten Wert
sinkt. Tritt am Frequenzumrichter ein Alarmzustand (z. B.
ein Überstrom, eine Überspannung usw.) ein, so wird
umgehend die mechanische Bremse geschlossen.
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
5-31 Klemme 29 Digitalausgang
•
Wählen Sie vor dem Anschluss der mechanischen
Bremse in Parametergruppe 5-4* (oder in Parame-
tergruppe 5-3*) die Option [32] Mechanische
Bremse.
•
Die Bremse wird gelöst, wenn der Motorstrom
den eingestellten Wert in 2-20 Bremse öffnen bei
Motorstrom überschreitet.
•
Die Bremse wird geschlossen, wenn die
Ausgangsdrehzahl niedriger als die in 2-21 Bremse
schliessen bei Motordrehzahl oder 2-22 Bremse
schließen bei Motorfrequenz eingestellte Drehzahl
ist und ein Stoppbefehl anliegt.
