Systemintegration

3 Systemintegration
3.1 Einführung
3 3

3.1.1 Montage

Der FCD 302 besteht aus zwei Teilen: Installationskasten
und Elektronikteil.
Einzelmontage
•
Die Löcher an der Rückseite des Installations-
kastens dienen zur Befestigung der Halterungen
•
Stellen Sie sicher, dass die Festigkeit der
Montageposition zum Tragen des Gerätegewichts
ausreicht
•
Stellen Sie sicher, dass geeignete Schrauben
verwendet werden

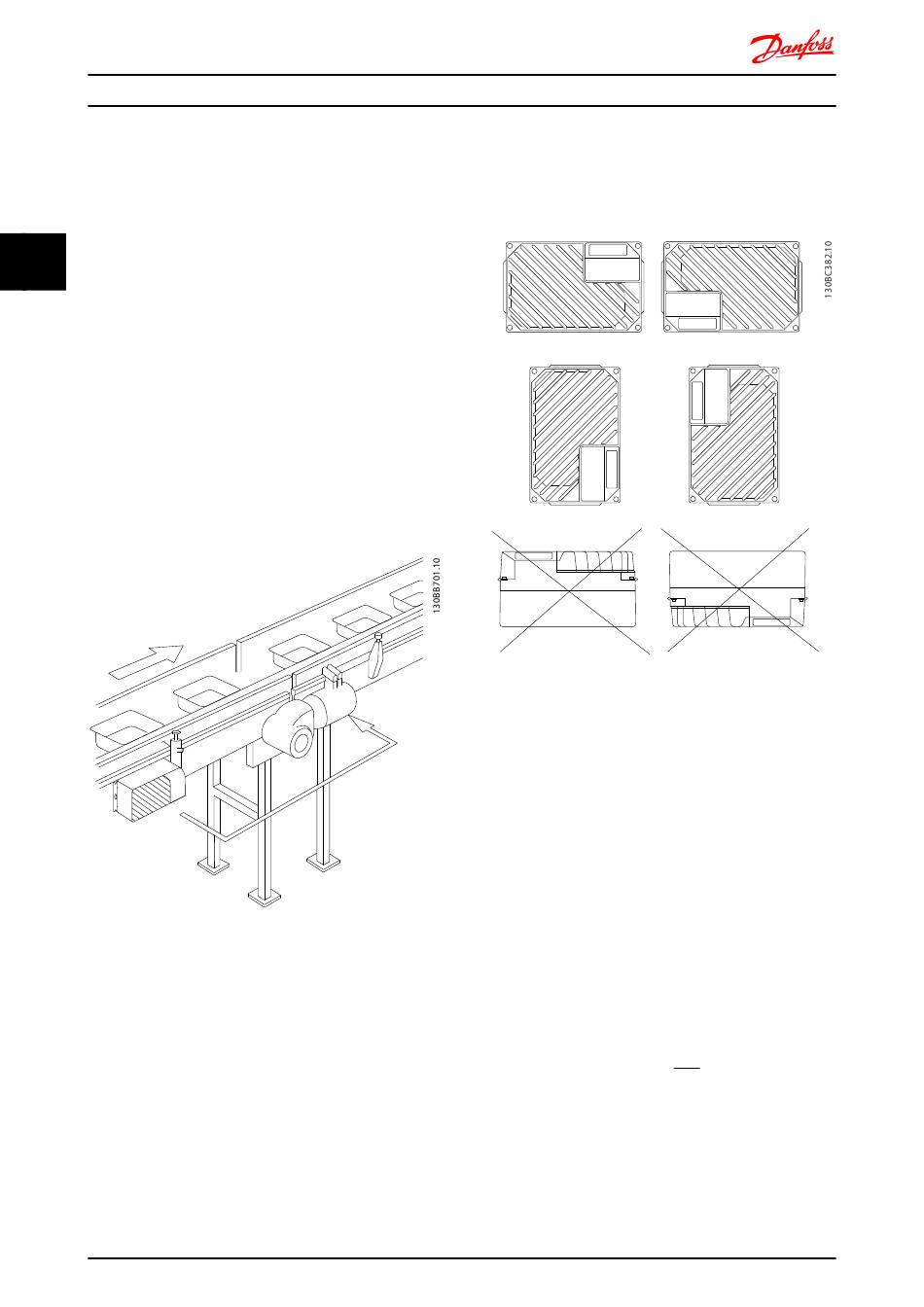

Abbildung 3.1 FCD 302 in Einzelmontage mit Halterungen
30
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
Zulässige Montagepositionen
Abbildung 3.2 Zulässige Montagepositionen - Standardanwen-
dungen

3.1.1.1 Hygienische Installation

Der FCD 302 wurde gemäß EHEDG-Richtlinien entwickelt
und ist damit zum Einbau in Umfeldern mit starkem
Schwerpunkt auf einfacher Reinigung geeignet.
Befestigen Sie den FCD 302 senkrecht an einer Wand oder
einem Maschinenrahmen, um sicherzustellen, dass Flüssig-
keiten aus dem Gehäuse ablaufen. Richten Sie das Gerät so
aus, dass sich die Kabelanschlüsse am Unterteil befinden.
Verwenden Sie Kabelanschlüsse, die für hygienische
Anwendungsanforderungen ausgelegt sind, z. B. Rittal HD
2410.110/120/130. Kabelanschlüsse in Hygieneausführung
sorgen für optimale Reinigungsfreundlichkeit der Anlage.
HINWEIS
Nur Frequenzumrichter mit hygienischer Bauform,
Bezeichnung FCD 302 P XXX T4 W69, sind nach EHEDG
zertifiziert.
®
