Systemintegration

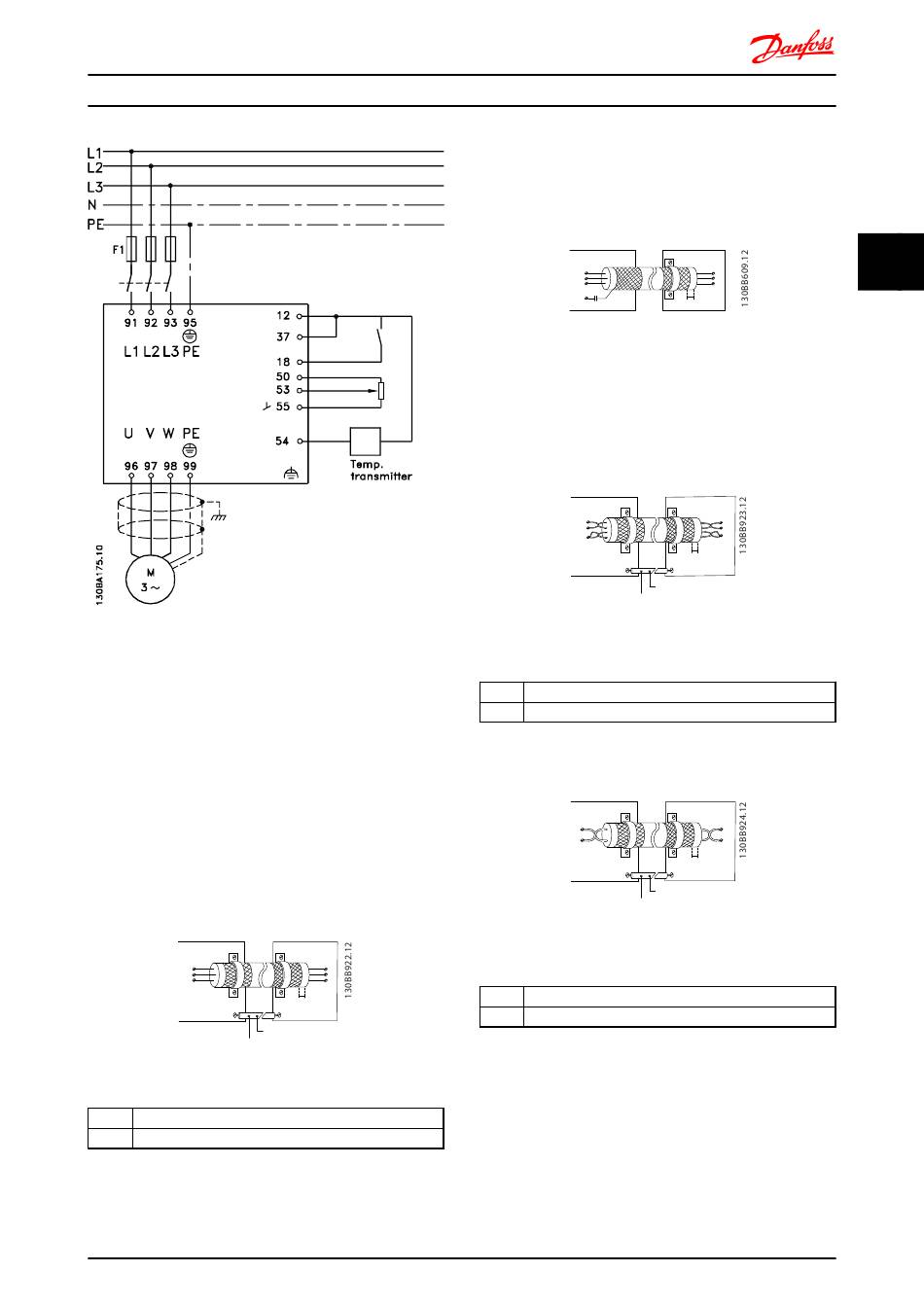

Abbildung 3.19 Elektrisches Anschlussdiagramm
3.4.4.2 Erdung abgeschirmter
Steuerleitungen
Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
Wenn das Massepotenzial zwischen Frequenzumrichter
und SPS abweicht, können elektrische Störungen des
gesamten Systems auftreten. Schaffen Sie Abhilfe durch
das Anbringen eines Potenzialausgleichskabels neben der
Steuerleitung. Mindestkabelquerschnitt: 16 mm
PLC
PE
PE
1
2
Abbildung 3.20 Abschirmung von Steuerleitungen
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 3.13 Legende
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
2
.
FC
PE
<10 mm
PE
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
50-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 3.21 Abschirmung für 50-Hz-Brummschleifen
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist in Abbildung 3.22 dargestellt.
FC
69
68
61
PE
PE
2
Abbildung 3.22 Abschirmung zur Vermeidung von EMV-
Störungen, serielle Kommunikation
1 2
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 3.14 Legende
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
FC
69
68
PE
PE
1
2
Abbildung 3.23 Abschirmung zur Vermeidung von EMV-
Störungen, serielle Kommunikation, ohne Klemme 61
1
Min. 16 mm 2
2 Potenzialausgleichskabel
Tabelle 3.15 Legende
3.4.4.3 EMV-Schalter
Ungeerdete Netzversorgung
Wird der Frequenzumrichter von einer isolierten
Netzstromquelle (IT-Netz, potenzialfreie Dreieckschaltung
und geerdete Dreieckschaltung) oder TT/TNS-Netz mit
FC
PE <10 mm
FC
69
68
61
PE
<10 mm
PE
1
FC
68
69
PE
<10 mm
PE
45
