Produktübersicht
2.1.1 Steuerprinzip
2 2
Der Frequenzumrichter verfügt über verschiedene Arten von Motorsteuerprinzipen, wie U/f-Sondermotor-Modus, VVC
oder Flux-Vektor-Motorregelung.
Der Frequenzumrichter ist auch in der Lage, Permanentmagnet-Synchronmotoren (bürstenlose Servomotoren) sowie
normale Käfigläufer-Asynchronmotoren zu steuern.
Der Kurzschlussschutz beim Frequenzumrichter wird von Stromwandlern in allen 3 Motorphasen und einem Entsättigungs-
schutz mit Rückführung von der Bremse sicher realisiert.
L1 91
L2 92
L3 93

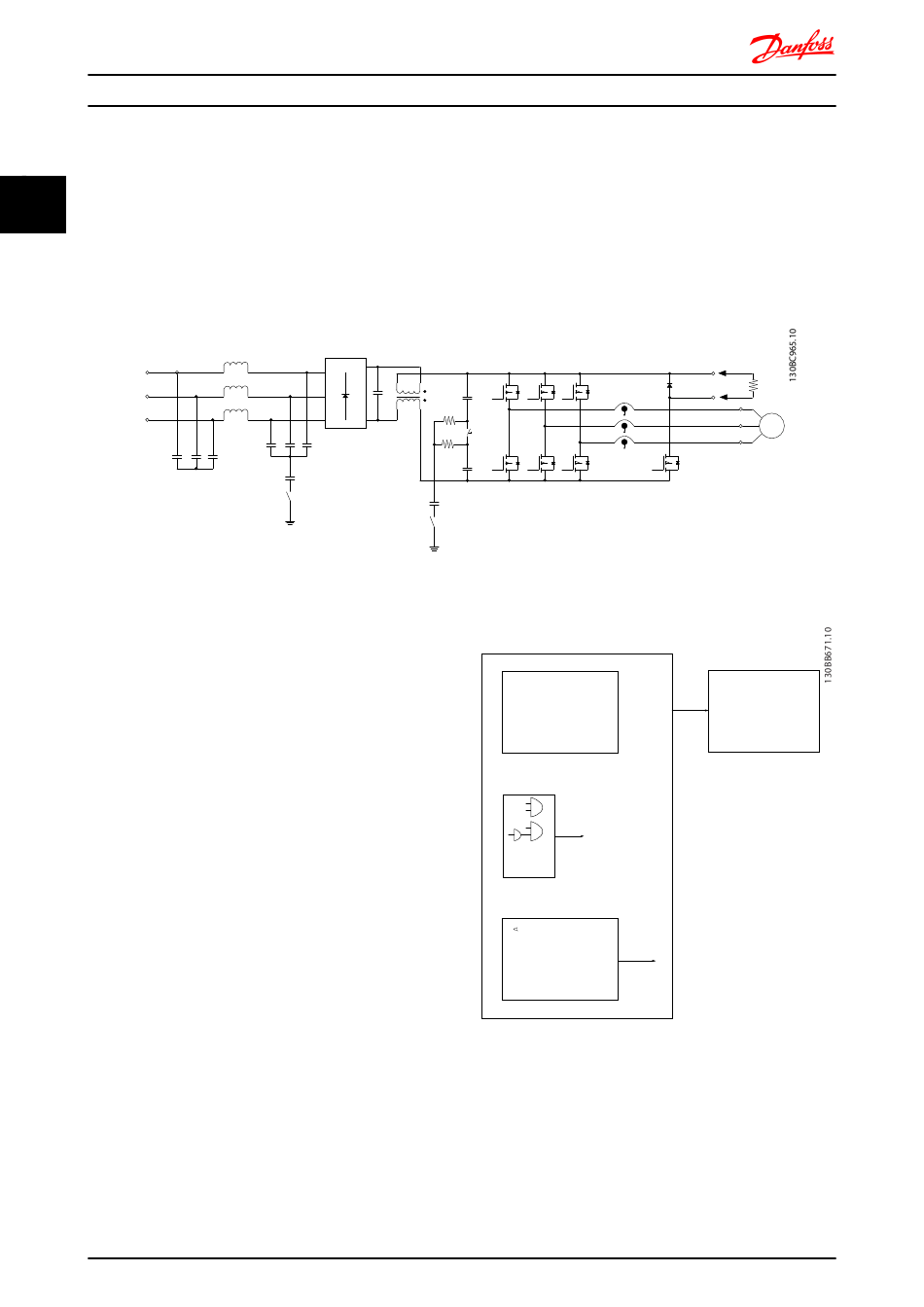

Abbildung 2.3 Steuerprinzip
2.1.2 Interner Stromgrenzenregler in
Betriebsart VVC
Der Frequenzumrichter hat einen integrierten Stromgren-
zenregler, der aktiviert wird, wenn der Motorstrom und
somit das Drehmoment die in 4-16 Momentengrenze
motorisch, 4-17 Momentengrenze generatorisch und
4-18 Stromgrenze eingestellten Drehmomentgrenzen
überschreitet.
Bei Erreichen der generatorischen oder motorischen
Stromgrenze versucht der Frequenzumrichter schnellst-
möglich, die eingestellten Drehmomentgrenzen wieder zu
unterschreiten, ohne die Kontrolle über den Motor zu
verlieren.
Smart Logic besteht aus frei definierbaren Verknüpfungen
und Vergleichern, die beispielsweise einem Digitaleingang
zugeordnet werden können, und einer Ablaufsteuerung
(Smart Logic Controller). Der SLC ist im Wesentlichen eine
Folge benutzerdefinierter Aktionen (siehe 13-52 SL-
Controller Aktion [x]), die ausgeführt werden, wenn das
zugehörige Ereignis (siehe 13-51 SL-Controller Ereignis [x])
als Wahr ermittelt wird.
Der Zustand für ein Ereignis kann ein bestimmter Status
sein oder wenn der Ausgang einer Logikregel oder eines
Vergleicher-Funktion Wahr wird. Dies führt zu einer
zugehörigen Aktion, wie in Abbildung 2.4 abgebildet.
12
®
VLT Decentral Drive FCD 302 Projektierungshandbuch
P 14-50
plus
®
MG04H103 - VLT ist eine eingetragene Marke von Danfoss
R inr Inrush
Par. 13-51
SL Controller Event
Running
Warning
Torque limit
Digital inpute X 30/2
. . .
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Par. 13-43
Comparator Operator
=
TRUE longer than..
. . .
. . .
Abbildung 2.4 Aktueller Steuerstatus/Ereignis und Aktion
plus
Brake
R+
82
Resistor
R-
81
U 96
V 97
M
W 98
Par. 13-51
SL Controller Action
Coast
Start timer
Set Do X low
Select set-up 2
. . .
