Aufschwenken und Abnehmen der SE-Einheit

7 . 3

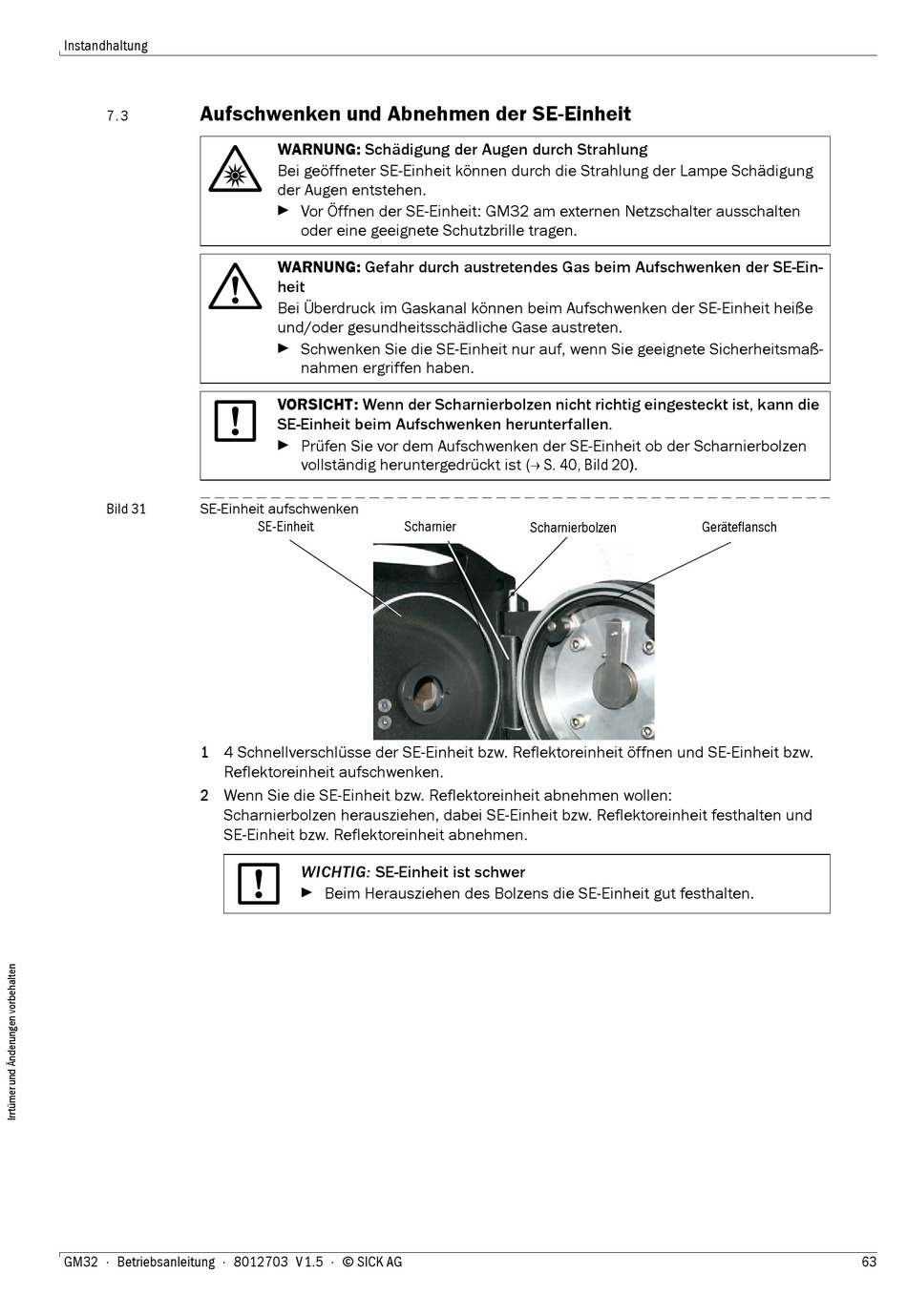

Bild 31 SE-Einheit aufschwenken
1 4 Schnellverschlüsse der SE-Einheit bzw. Reflektoreinheit öffnen und SE-Einheit bzw.
Reflektoreinheit aufschwenken.
2 Wenn Sie die SE-Einheit bzw. Reflektoreinheit abnehmen wollen:
Scharnierbolzen herausziehen, dabei SE-Einheit bzw. Reflektoreinheit festhalten und
SE-Einheit bzw. Reflektoreinheit abnehmen.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
WARNUNG: Schädigung der Augen durch Strahlung
Bei geöffneter SE-Einheit können durch die Strahlung der Lampe Schädigung
der Augen entstehen.
 Vor Öffnen der SE-Einheit: GM32 am externen Netzschalter ausschalten
oder eine geeignete Schutzbrille tragen.
WARNUNG: Gefahr durch austretendes Gas beim Aufschwenken der SE-Ein-
heit
Bei Überdruck im Gaskanal können beim Aufschwenken der SE-Einheit heiße
und/oder gesundheitsschädliche Gase austreten.
 Schwenken Sie die SE-Einheit nur auf, wenn Sie geeignete Sicherheitsmaß-
nahmen ergriffen haben.
VORSICHT: Wenn der Scharnierbolzen nicht richtig eingesteckt ist, kann die
SE-Einheit beim Aufschwenken herunterfallen.
 Prüfen Sie vor dem Aufschwenken der SE-Einheit ob der Scharnierbolzen
vollständig heruntergedrückt ist ( S. 40, Bild 20).
SE-Einheit Scharnier
WICHTIG: SE-Einheit ist schwer
 Beim Herausziehen des Bolzens die SE-Einheit gut festhalten.
Scharnierbolzen Geräteflansch
