Überlegungen zur elektrisch...
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

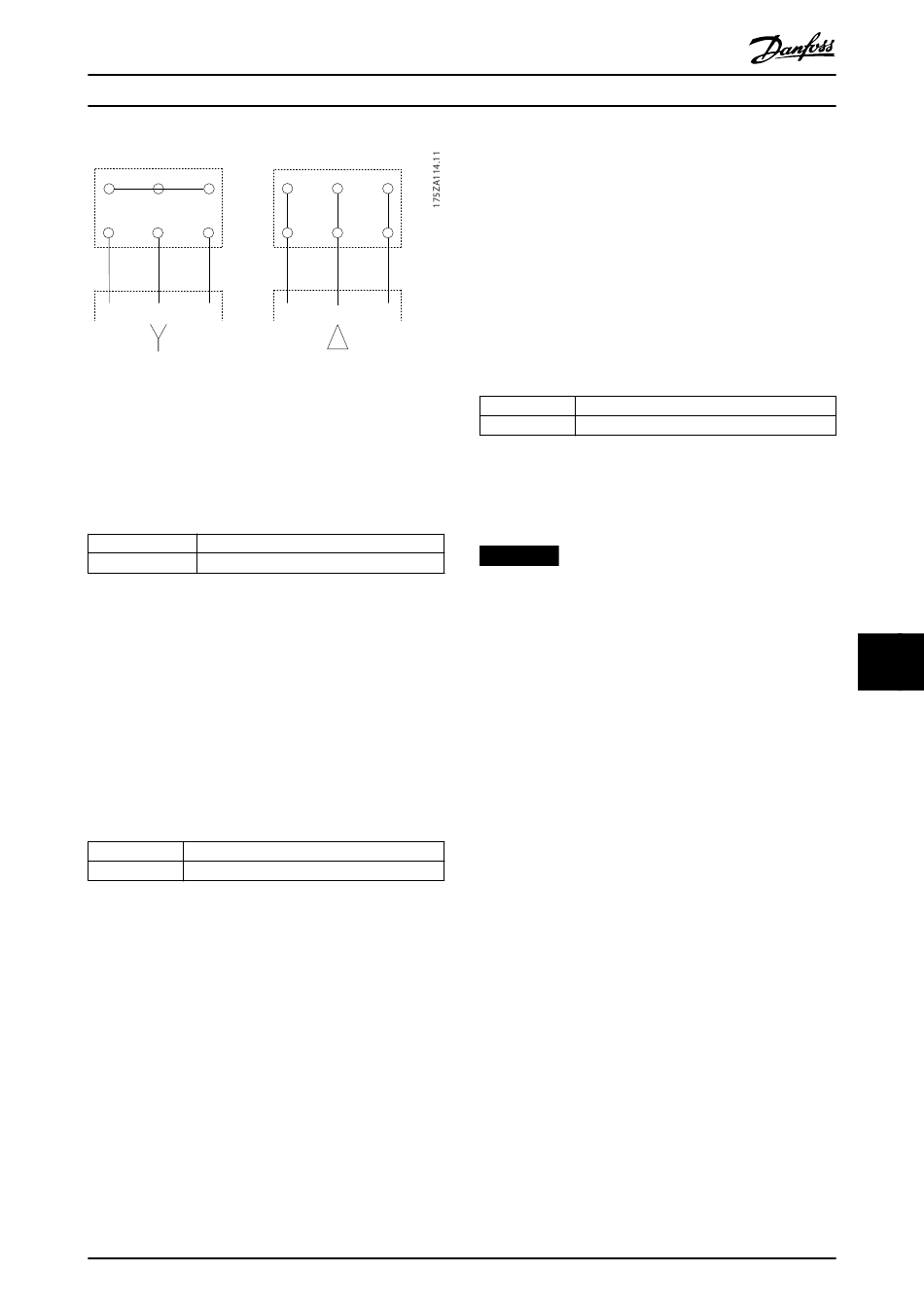

Abbildung 10.3 Motorkabelanschluss
10.3.2 DC-Zwischenkreisanschluss
Die DC-Bus-Zwischenkreisklemme dient zum Anschluss
einer externen DC-Spannungsversorgung, wobei der
Zwischenkreis aus einer externen Quelle versorgt wird.
Anschluss Funktion
88, 89 DC-Bus
Tabelle 10.2 DC-Bus-Zwischenkreisklemmen

10.3.3 Zwischenkreiskopplung

Bei der Zwischenkreiskopplung werden die DC-Zwischen-
kreise mehrerer Frequenzumrichter zusammengeschaltet.
Eine Übersicht finden Sie unter Kapitel 5.6 Zwischenkreis-
kopplung – Übersicht.
Bei Zwischenkreiskopplungen sind zusätzliche Geräte und
Sicherheitserwägungen erforderlich. Wenden Sie sich zur
Bestellung an Danfoss.
Anschluss Funktion
88, 89 Zwischenkreiskopplung
Tabelle 10.3 Zwischenkreiskopplungsklemmen
Das Verbindungskabel muss abgeschirmt sein; die
Kabellänge zwischen Frequenzumrichter und der DC-
Schiene ist auf maximal 25 m (82 ft) begrenzt.
MG16Z103
Projektierungshandbuch
Motor
U V W
2 2 2
V W
U
1 1
1
FC
96 97 98
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
10.3.4 Anschlusskabel für Bremse
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein; die Kabellänge zwischen Frequenzum-
richter und der DC-Schiene ist auf maximal 25 m (82 ft)
begrenzt.
•
Schließen Sie die Abschirmung mit Kabelschellen
an der Aufnahmeschiene des Frequenzumrichters
und am Metallgehäuse des Bremswiderstands an.
•
Wählen Sie den Querschnitt des Anschlusskabels
für die Bremse passend zum Bremsmoment.
Anschluss Funktion
81, 82 Bremswiderstandsklemmen
Tabelle 10.4 Bremswiderstandsklemmen
Weitere Informationen finden Sie im Projektierungs-
®
handbuch VLT Brake Resistor MCE 101.
HINWEIS
Bei einem Kurzschluss im Brems-IGBT können Sie einen
eventuellen Leistungsverlust im Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequen-
zumrichter (Netzschalter, Schütz) verhindern. Nur der
Frequenzumrichter kann den Schütz steuern.

10.4 Steuerkabel und Klemmen

10.4.1 Führung von Steuerleitungen
Befestigen und führen Sie alle Steuerleitungen wie in
Abbildung 10.4 dargestellt. Achten Sie auf den ordnungs-
gemäßen Anschluss der Abschirmungen, um optimale
Störsicherheit zu gewährleisten.
•
Trennen Sie die Steuerleitung von Hochleistungs-
kabeln.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/doppelt isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgungs-
spannung.
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Genauere Informationen finden
Sie in der entsprechenden Feldbus-Anleitung. Führen Sie
das Kabel in die Einheit ein und bündeln Sie dieses dabei
mit anderen Steuerleitungen. Siehe Abbildung 10.4.
10 10
