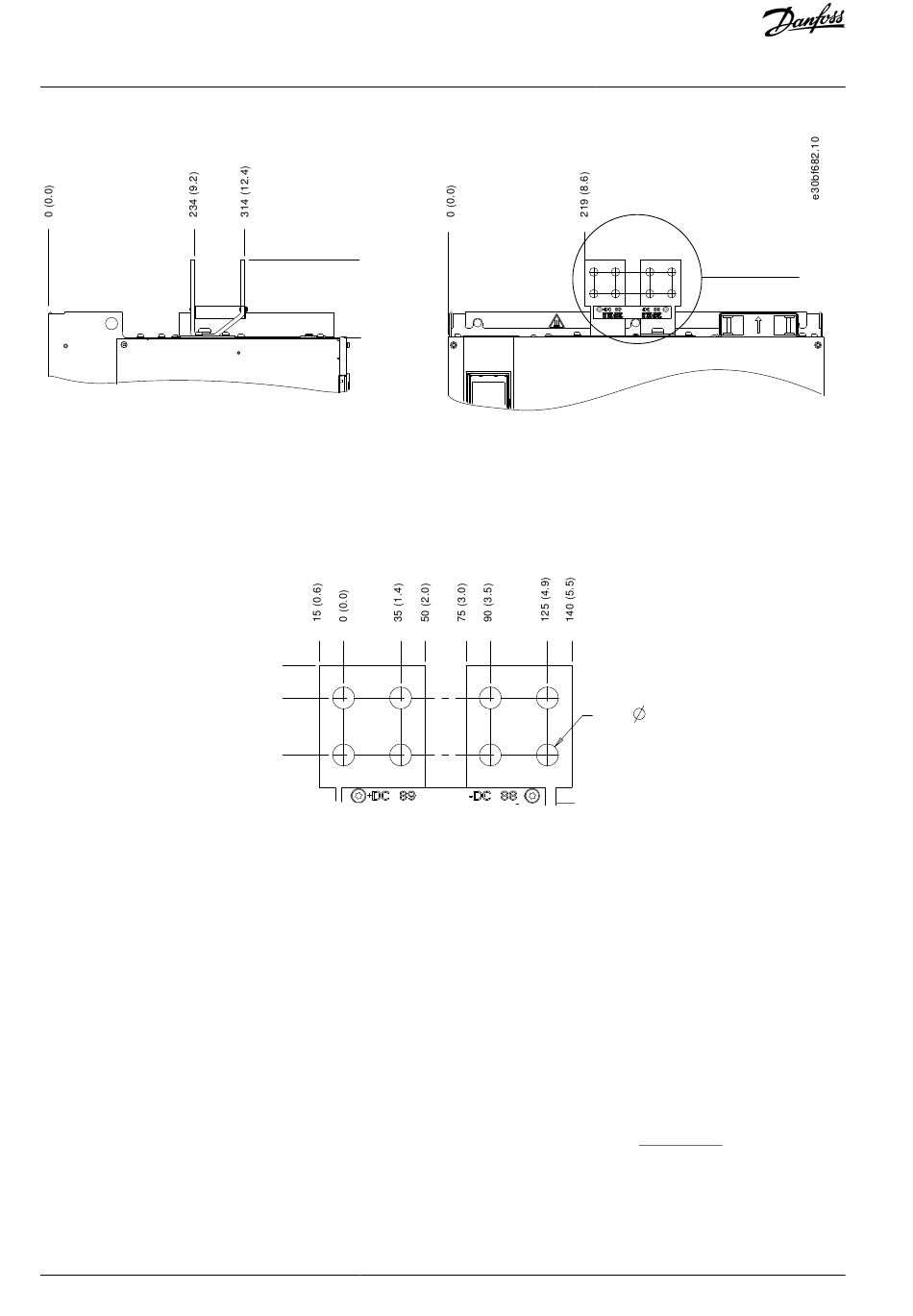

Abbildung 31: Abmessungen der Zwischenkreiskopplungsklemmen/Anschlüsse für Rückspeiseeinheiten für E4h (Seitenansichten)

5.11 Steuerkabel

5.11.1 Zugang zu den Steuerleitungen

Alle Klemmen zu den Steuerleitungen befinden sich im Frequenzumrichter unter dem LCP. Öffnen Sie für den Zugang dazu die Tür
oder entfernen Sie die Vorderabdeckung.

5.11.2 Verlegung der Steuerleitungen

Vorgehensweise
1.
Befestigen und verlegen Sie alle Steuerleitungen auf der linken Seite des Gehäuses. Siehe
2. Trennen Sie die Steuerleitungen von Hochspannungsbauteilen im Frequenzumrichter.
3.
Schließen Sie die Abschirmungen ordnungsgemäß an, um optimale Störsicherheit zu gewährleisten.
4. Ist der Frequenzumrichter an einen Thermistor angeschlossen, müssen die Thermistorsteuerleitungen abgeschirmt und
verstärkt/doppelt isoliert sein. Wir empfehlen eine 24-V-DC-Versorgung.
52 | Danfoss A/S © 2020.01
2X 125 (4.9)
0 (0.0)
20 (0.8)
0 (0.0)
35(1.4)
Elektrische Installation
A
8X 14 (0.5)
Abbildung 32.
AQ275652274277de-000101 / 130R0708
A
