Produkthandbuch für VLT HVAC Drive

4.1.3. Erdung und IT-Netz

Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
4.1.4. Hauptverdrahtungsübersicht
Bitte folgen Sie den Einbauhinweisen laut folgender Tabelle.
L50S-Sicherungen von LITTEL FUSE können L50S-Sicherungen bei 240 V-Frequenzum-
richtern ersetzen.
A6KR-Sicherungen von FERRAZ SHAWMUT können A2KR-Sicherungen bei 240 V-Fre-
quenzumrichtern ersetzen.
A50X-Sicherungen von FERRAZ SHAWMUT können A25X-Sicherungen bei 240 V-Fre-
quenzumrichtern ersetzen.
Der Querschnitt des Erdungskabels muss mindestens 10 mm
müssen zwei getrennt verlegte und gemäß EN 50178 oder IEC 61800-5-1 ange-
schlossene Erdleitungen verwendet werden.
ACHTUNG!
Prüfen Sie, ob die Netzspannung der auf dem Frequenzumrichter-Typenschild an-
gegebenen Netzspannung entspricht.
IT-Netze
Schließen Sie 400-V-Frequen-
zumrichter mit EMV-Filtern nicht
an ein Stromnetz mit einer
Spannung zwischen Phase und
Erde von mehr als 440 V an.
Bei IT-Netzen und Dreieck-Er-
de-Netzen (geerdeter Zweig)
darf die Netzspannung 440 V
zwischen Phase und Erde über-
schreiten.
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
4. Elektrische Installation
2 betragen, oder es

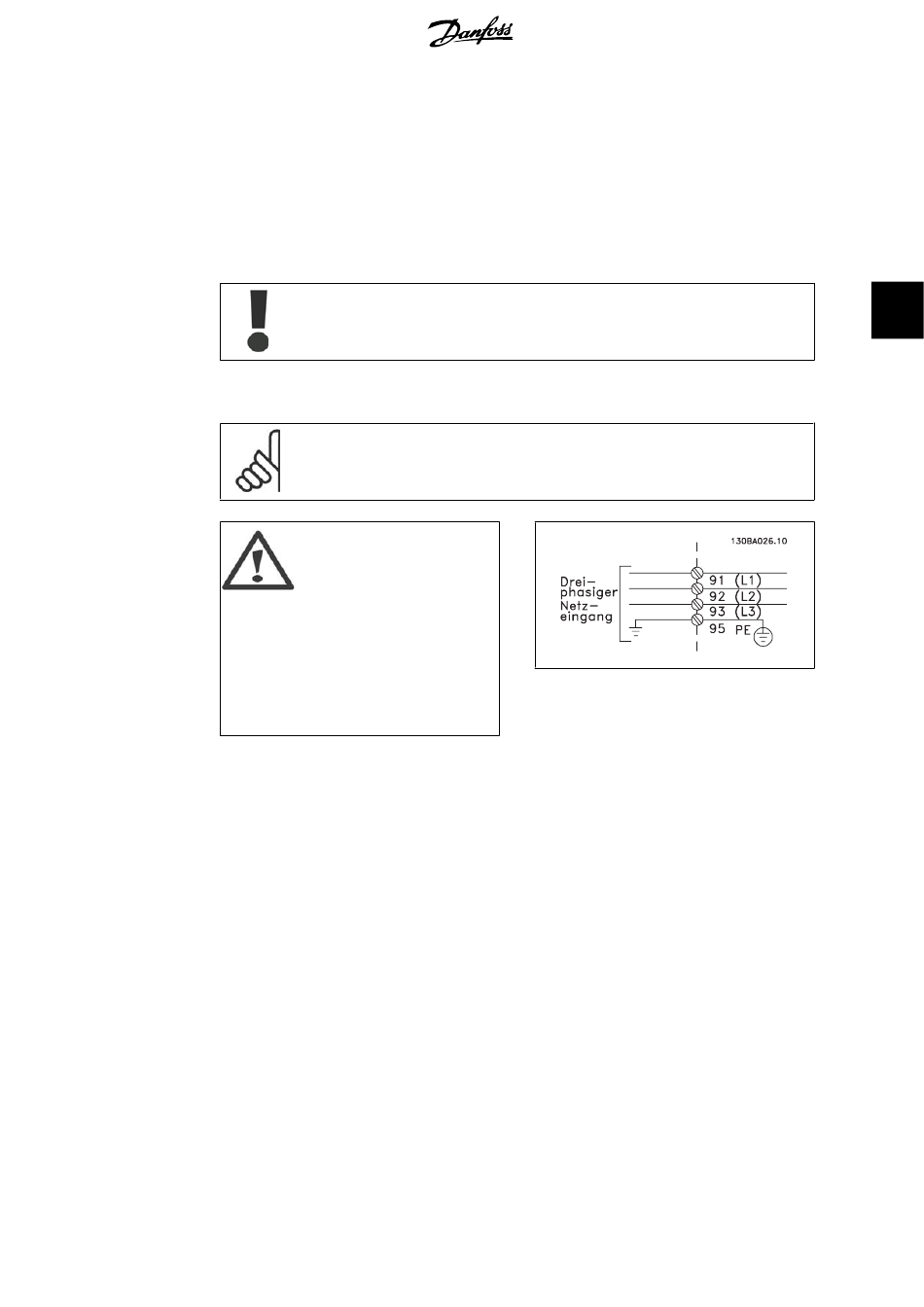

Illustration 4.1: Klemmen für Netz- und Erdan-
schluss
