TST
P.
[Einheit]
Stellbereich
P.BD2
0 ... 5
---ww
P.BD3
1 ... 255
---ww
P.BD4
20 ... 80
---ww
P.BD5
0 ... 255
---ww
FEIG ELECTRONIC
Parameterliste
Funktion
Frequenzbereich des
Detektors Kanal 4
Schwellwert des
Detektors Kanal 4
Abfallhysterese des
Detektors Kanal 4
Haltezeit des
Detektors Kanal 4
Seite 206 von 349
Beschreibung/ Hinweise
Der Parameter legt den Frequenzbereich fest in dem der
Detektor Kanal 4 arbeitet.
0:
Bereich wird automatisch anhand der Adresse
eingestellt.
1:
Bereich 30-40 kHz
2:
Bereich 45-55 kHz
3:
Bereich 60-75 kHz
4:
Bereich 80-100 kHz
5:
Bereich 105-140 kHz
Um eine gegenseitige Beeinflussung der Detektoren
untereinander zu vermeiden, werden diese auf
unterschiedliche Arbeitsfrequenzen eingestellt.
Schwellwert ab dem der Detektor Kanal 4 als belegt
bewertet wird.
0:
Schwellwert 6
1:
Schwellwert 10
...
12:
Schwellwert 120
...
255:
Schwellwert 2550
Um bei Fahrzeugen mit hohem Unterbau wie z.B.
Gelenkbussen, Straßenbahnen, LKW mit Anhängern usw.
ein zwischenzeitliches Abfallen des Belegtsignals zu
vermeiden, ist es möglich die Schalthysterese zu
verändern. Eine unterbrechungsfreie Detektion von
kritischen Fahrzeugen ist dann auch bei gering
eingestellter Anzugsempfindlichkeit möglich. Nach
Werkseinstellung beträgt die Abfallschwelle 75%.
A n z u g s s c h w e lle
A b f a lls c h w e lle b e i 7 5 %
A b f a lls c h w e lle b e i 2 5 %
A u s g a b e s ig n a l b e i
7 5 % A b f a lls c h w e lle
A u s g a b e s ig n a l b e i
2 5 % A b f a lls c h w e lle

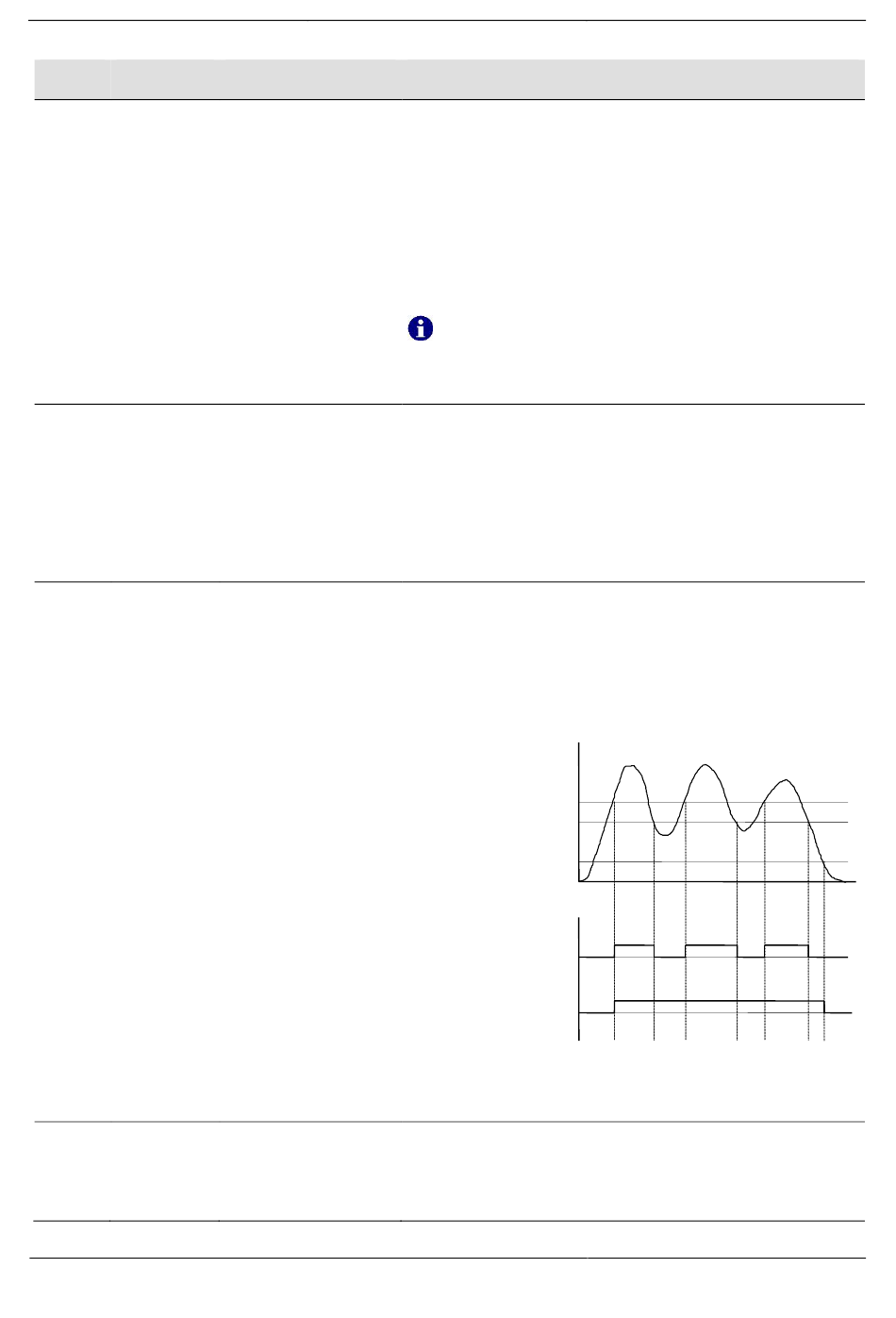

Abbildung 37 Abfallhysterese Detektor Kanal 4
Legt die kleinste Belegtzeit bei der der Detektor einen
Neuabgleich für den Kanal 4 startet fest.
0:
unendliche Haltezeit (kein Neuabgleich)
1-255: Haltezeit in Minuten
0,005% delta f/f
0,008% delfa f/f
0,100% delta f/f
2,125% delta f/f
V e rs t im m u n g d u r c h F a h r z e u g
A u s g a b e s i g n a l
TST FUxF-ST V00-01-18-
EDIBFT_Deutsch_Ebene4.doc
FUxF-ST
