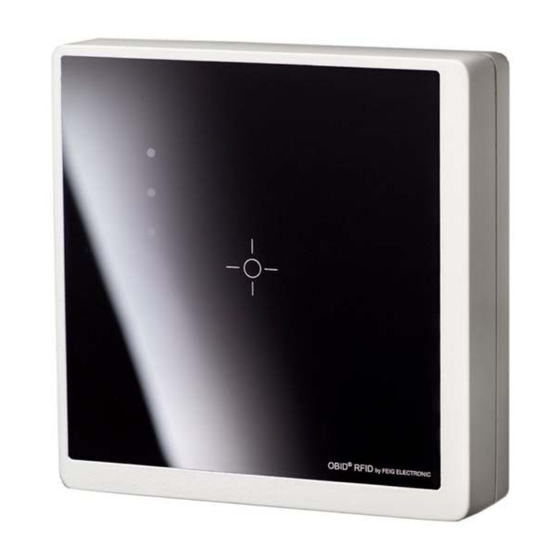

- Seite 1 MONTAGE ® OBID classic ro INSTALLATION ID CPR50.10-E ID CPR50.10-RE RFID Reader for ISO/IEC14443-A & -B, NFC and ISO/IEC15693 with Ethernet Interface (deutsch / english) final public (B) 2010-04-13 M90701-2de-ID-B.doc...
- Seite 2 ® OBID classic-pro Montage ID CPR50.10-E/-RE FEIG ELECTRONIC GmbH Seite 2 von 2 M90701-2de-ID-B.doc...
- Seite 3 ® OBID classic-pro Montage ID CPR50.10-E/-RE deutsche Version ab Seite 4 english version from page 18 FEIG ELECTRONIC GmbH Seite 3 von 3 M90701-2de-ID-B.doc...
- Seite 4 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system- fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be- schriebenen Geräte enthält.
-
Seite 5: Inhaltsverzeichnis
3.1.5. Anschluss des I/O Extension Board ID CPR.I/O-A (nur ID CPR50.10-E) ...... 13 3.1.5.1. Technische Daten ID CPR.I/O-A..............13 4. Technisch Daten ID CPR50.10-E/-RE 4.1. Abmessungen ........................15 5. Zulassung 5.1. Europa (CE) ........................16 6. Konfigurations-Reset (Werkseinstellung) FEIG ELECTRONIC GmbH Seite 5 von 5 M90701-2de-ID-B.doc... - Seite 6 Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht überschreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ih- rem Herzschrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw. der Antenne aufhalten. FEIG ELECTRONIC GmbH Seite 6 von 6 M90701-2de-ID-B.doc...
-
Seite 7: Beschreibung Id Cpr50.10-E/-Re
Schneidschraube, Senkkopf 3,2 x 15 mm zur Montage von Gehäuseunterteil auf Aufputzadapter Schneidschraube, Senkkopf Schneidschrauben 3,2 x 25 mm zur Wandmontage Montageanleitung 2.2. Optionales Zubehör ID CPR.I/O-A: Extension Board mit einem Relais und zwei digitalen Eingängen FEIG ELECTRONIC GmbH Seite 7 von 7 M90701-2de-ID-B.doc... -
Seite 8: Montage Und Anschluss
• Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglich- keit geprüft werden. Abbildung 1: Aufputzadapter Abbildung 2: Unterputzgehäuse Montageausrichtung, Montageausrichtung, (⇑ TOP) nach oben (⇑ TOP) nach oben FEIG ELECTRONIC GmbH Seite 8 von 8 M90701-2de-ID-B.doc... - Seite 9 • Gehäuse von unten mit Schraube Torx 3x8 mm (Torx T10) verschließen. • Schutzfolie von Frontscheibe entfernen. Abbildung 3: Rückansicht mit eingerasteter Anschlussplatine (1) Abbildung 4: Gehäusedeckel stecken Abbildung 5: Gehäusedeckel öffnen FEIG ELECTRONIC GmbH Seite 9 von 9 M90701-2de-ID-B.doc...
-
Seite 10: Anschluss Des Adapter Board
Orange Rx D2+ Weiß/Orange Weiß/Grün BI D3+ Blau Blau BI D3- Weiß/Blau Weiß/Blau Rx D2- Orange Grün BI D4+ Weiß/Braun Weiß/Braun BI D4- Braun Braun Tabelle 1 Belegung des LSA Anschluss X2 FEIG ELECTRONIC GmbH Seite 10 von 10 M90701-2de-ID-B.doc... -
Seite 11: Anschluss Des Internen Relais (Nur Id Cpr50.10-Re)
Tabelle 2 Anschlussbelegung des internen Relais 3.1.3. Anschluss über PoE Netzteil ID CPR.IO Door Contact ID CPR50.10-E Ethernet PoE Power Supply (IEEE802.3af) Ethernet Abbildung 7: ID CPR50.10-E mit ID CPR.I/O-A und PoE Versorgung FEIG ELECTRONIC GmbH Seite 11 von 11 M90701-2de-ID-B.doc... -
Seite 12: Anschluss Einer Externe Spannungsversorgung
• Eine Verpolung der Versorgungsspannung kann zur Zerstörung des Gerätes führen. • Versorgungsspannungen außerhalb der Spezifikation können zur Zerstörung des Gerä- tes führen. • Bei getakteten Netzteilen auf ausreichende Filterung der Versorgungsspannung achten. FEIG ELECTRONIC GmbH Seite 12 von 12 M90701-2de-ID-B.doc... -
Seite 13: Anschluss Des I/O Extension Board Id Cpr.i/O-A (Nur Id Cpr50.10-E)
95 % nicht betauend Kabel zu ID CPR50.10-E max. 5 m (paarweise verdrillte Leitung) 1 x Wechselkontakt Relais (Kontaktbelastbarkeit: 24 V AC/DC 1,5 A) Digitale Eingänge 2 x zu Schalten gegen GND (max. 1 kΩ) FEIG ELECTRONIC GmbH Seite 13 von 13 M90701-2de-ID-B.doc... -
Seite 14: Technisch Daten Id Cpr50.10-E/-Re
TCP/IP Protokoll, IPv4 IP-Adresse: 192.168.10.10 Subnet-Mask: 255.255.255.0 Werkseinstellungen Ethernet Port: 10001 DHCP: aus EEPROM für Konfigurationsparameter (1 Million Schreibzyklen) NFC: Type 1, Type 2 and Type 4 in read/write and NFC card emulation mode FEIG ELECTRONIC GmbH Seite 14 von 14 M90701-2de-ID-B.doc... -
Seite 15: Abmessungen
ID CPR50.10-E/-RE 4.1. Abmessungen 84,2 mm 77,7 mm 56,8 mm 60,0 mm 60,0 mm Abbildung 10: Unterputzgehäuse Abbildung 11: Aufputzadapter Befestigungsmasse Befestigungsmasse 22 mm 84,2 mm 40 mm 14,0 mm Abbildung 12: Gehäuseabmessungen FEIG ELECTRONIC GmbH Seite 15 von 15 M90701-2de-ID-B.doc... -
Seite 16: Zulassung
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde- rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie 1999/5/EG vom März 99. Equipment Classification gemäß ETSI EN 300 330: Class 2 FEIG ELECTRONIC GmbH Seite 16 von 16 M90701-2de-ID-B.doc... -
Seite 17: Konfigurations-Reset (Werkseinstellung)
3. Ein alternierender Piepton signalisiert den erfolgreichen Konfigurations-Reset. 4. Der Jumper muss jetzt wieder entfernt werden. Hinweis: Bei dem Konfigurations-Reset werden auch die TCP/IP Parameter und die CryptoKeys für die TCP/IP Verschlüsselung wieder auf Werkseinstellung zurück gesetzt. FEIG ELECTRONIC GmbH Seite 17 von 17 M90701-2de-ID-B.doc... - Seite 18 FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed with components and testing methods for a level of reliability suitable for use in or in connection with surgical implants or as critical components in any life support systems whose failure to perform can reasonably be expected to cause significant injury to a human.
- Seite 19 Technical Data of the Reader Family ID CPR50.10-E/-RE 9.2. Dimensions ........................29 10. Approval 10.1. Europe (CE) ........................30 10.2. Declaration of Conformity for USA ................30 10.3. Declaration of Conformity for CANADA ................ 31 11. Configuration-Reset (Factory setting) FEIG ELECTRONIC GmbH Page 19 of 19 M90701-2de-ID-B.doc...
- Seite 20 25 cm between the device and your cardiac pace- maker and not stay in an immediate proximity of the device respective the antenna for some time. • FEIG ELECTRONIC GmbH Page 20 of 20 M90701-2de-ID-B.doc...
-
Seite 21: Characterization Id Cpr50.10-E/-Re
Thread cutting screws 3,2 x 15 mm for mounting the surface adapter Thread cutting screw 3,2 x 25 mm for wall mounting Installation instruction 8.2. Optional Accessories ID CPR.I/O-A: Extension Board with one Relay and two digital Inputs. FEIG ELECTRONIC GmbH Page 21 of 21 M90701-2de-ID-B.doc... -
Seite 22: Installation
Before any installation the intended position of the Reader should be tested for its suita- bility. Fig. 1 Surface adapter, Fig. 2 Concealed casing, Mounting direction, Mounting direction, (⇑ TOP) on top position (⇑ TOP) on top position FEIG ELECTRONIC GmbH Page 22 of 22 M90701-2de-ID-B.doc... - Seite 23 • Remove the protection foil from the front part. Fig. 3 Backside view with the fitted connection board (1) Fig. 4 Fitting of the housing cover Fig. 5 Opening of the housing cover FEIG ELECTRONIC GmbH Page 23 of 23 M90701-2de-ID-B.doc...
-
Seite 24: Connections
BI D3+ Blue Blue BI D3- Blue Striped Blue Striped Rx D2- Orange Green BI D4+ Brown Striped Brown Striped BI D4- Brown Brown Table 1 Connection of the LSA Connector X2 FEIG ELECTRONIC GmbH Page 24 of 24 M90701-2de-ID-B.doc... -
Seite 25: Connection Of The Internal Relay (Id Cpr50.10-Re Only)
Table 2 Terminal assignment of the internal relay 9.1.3. Connection with PoE Supply ID CPR.IO Door Contact ID CPR50.10-E Ethernet PoE Power Supply (IEEE802.3af) Ethernet Fig. 7 ID CPR50.10-E with ID CPR.I/O-A and PoE FEIG ELECTRONIC GmbH Page 25 of 25 M90701-2de-ID-B.doc... -
Seite 26: Connection With External Powered Supply
• Reversing the polarity of the supply voltage may destroy the device. • Supply voltages outside the specifications may destroy the device. • If switching power supplies are used, be sure that there is adequate filtering. FEIG ELECTRONIC GmbH Page 26 of 26 M90701-2de-ID-B.doc... -
Seite 27: Connection Of The Extension I/O-Board Id Cpr.i/O-A (Id Cpr50.10-E Only)
Cable length to ID CPR50.10-E max. 5 m (twisted paired wire) 1 x switch over Relay (contacts capacity: 24 V AC/DC 1,5 A) Digital inputs 2 x activated against GND only (max. 1 kΩ) FEIG ELECTRONIC GmbH Page 27 of 27 M90701-2de-ID-B.doc... -
Seite 28: Technical Data Of The Reader Family Id Cpr50.10-E/-Re
Subnet-Mask: 255.255.255.0 Factory Settings Ethernet Port: 10001 DHCP: off EEPROM for configuration parameter (1 million write cycles) NFC: Type 1, Type 2 and Type 4 in read/write and NFC card emulation mode FEIG ELECTRONIC GmbH Page 28 of 28 M90701-2de-ID-B.doc... -
Seite 29: Dimensions
84,2 mm 77,7 mm 56,8 mm 60,0 mm 60,0 mm Fig. 10 Concealed casing Fig. 11 Surface adapter Fixing dimensions dimensions 84,2 mm 40 mm 22 mm 14,0 mm Fig. 12 Housing dimensions FEIG ELECTRONIC GmbH Page 29 of 29 M90701-2de-ID-B.doc... -
Seite 30: Approval
- Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. FEIG ELECTRONIC GmbH Page 30 of 30 M90701-2de-ID-B.doc... -
Seite 31: Declaration Of Conformity For Canada
3. An alternating beep signal indicates a successful configuration reset. 4. Now the jumper must be removed Note: after this configuration reset also the TCP/IP settings and the crypto settings for the TCP/IP encryption are set back to the factory settings. FEIG ELECTRONIC GmbH Page 31 of 31 M90701-2de-ID-B.doc...
