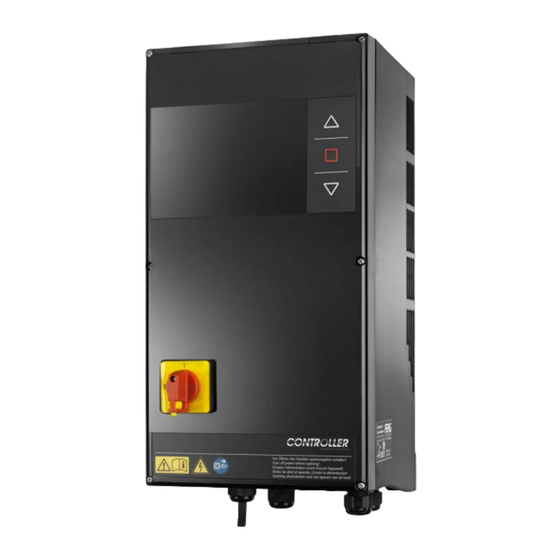

Feig Electronic TST FUF2-A Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Feig Electronic Anleitungen
  4. Steuergeräte
  5. TST FUF2-A
  6. Originalbetriebsanleitung

Feig Electronic TST FUF2-A Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für TST FUF2-A:
Inhaltsverzeichnis

Quicklinks

Installation, Inbetriebnahme, Gebrauch und Instandhaltung
DE
ACHTUNG! WICHTIGE SICHERHEITSANWEISUNGEN!
Den Hinweisen auf Seite 3 dieser Montageanleitung ist Folge zu leisten.
GB
ATTENTION! IMPORTANT SAFETY INFORMATION!
Follow the instructions on page 3 of this manual.
FR
ATTENTION! IMPORTANTES INDICATIONS DE SÉCURITÉ!
Les instructions de la page 3 de cette notice de montage doivent être
observées strictement,
NL
LET OP! BELANGRIJKE VEILIGHEIDSINSTRUCTIES!
Volg de instructies op pagina 3 van deze montagehandleiding op.
IT
ATTENZIONE! INDICAZIONI SULLA SICUREZZA IMPORTANTI!
Prestare attenzione alle note alla pagina 3 delle presenti istruzioni di
montaggio.
ES
ATENCION INDICACIONES IMPORTANTES DE SEGURIDAD!
Deben seguirse las indicaciones detalladas en página 3 de estas ins-
trucciones de montaje.
DK
PAS PÅ! VIGTIGE SIKKERHEDSANVISNINGER
Oplysningerne på side 3 i denne monteringsvejledning skal følges.
Montageanleitung
TST FUF2
Versionen:
-A / -C / -F
TST FU3F
Versionen:
-A / -C / -F
ACHTUNG
WICHTIGE SICHERHEITS-
ANWEISUNGEN
Für die Sicherheit von
Personen ist es wichtig,
diesen Anweisungen
Folge zu leisten.
Diese Anweisungen sind
aufzubewahren.
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Feig Electronic TST FUF2-A

Inhaltszusammenfassung für Feig Electronic TST FUF2-A

  • Seite 1 Montageanleitung Installation, Inbetriebnahme, Gebrauch und Instandhaltung TST FUF2 Versionen: ACHTUNG -A / -C / -F WICHTIGE SICHERHEITS- TST FU3F ANWEISUNGEN Versionen: Für die Sicherheit von -A / -C / -F Personen ist es wichtig, diesen Anweisungen Folge zu leisten. Diese Anweisungen sind aufzubewahren.

  • Seite 2: Hinweise

    Diese Montageanleitung richtet sich speziell an den Inbetriebnehmer der Torsteuerung TST FUF2 / TST FU3F von FEIG ELECTRONIC GmbH. Die Montage und Inbetriebnahme der Steuerung darf nur von anerkannt ausgebildeten Elektrofachkräften, die mit den Sicherheitsstandards der elektri- schen Antriebs- und Automatisierungstechnik vertraut sind, erfolgen.

  • Seite 3: Allgemeine Hinweise Zu Diesem Dokument

    Tores sind. WARNUNG weist auf eine Gefährdung der Steuerung weist auf nützliche Informationen hin, die für hin. den Gebrauch der Torsteuerung nützlich, aber nicht unbedingt notwendig sind FEIG ELECTRONIC GmbH Seite 3 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 4 Puede encontrar estas instrucciones de montaje en el área de descarga en www.feig.de. Se ruega iniciar sesión con los siguientes datos de acceso: Nombre de usuario: Download / Password: feig FEIG ELECTRONIC GmbH Seite 4 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 5: Inhaltsverzeichnis

    Anschluss einer Widerstands - Sicherheitsleiste ..............35 Sicherheitsleiste an der 2. Integrierten Auswertung (Eingang 10) ........36 4.4.1 Anschluss Optische Sicherheitsleiste an Eingang 10 ............. 36 Anschluss einer Widerstands – Sicherheitsleiste an Eingang 10 ........... 37 4.4.2 FEIG ELECTRONIC GmbH Seite 5 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 6 Verlassen des Parametrierbetriebs ..................61 Reset durchführen ........................62 Einsprung in den erweiterten Parametriermode ..............62 Grundeinstellungen Automatische Abfrage der Grunddaten ................... 63 Inbetriebnahme… … mit Absolutwertgeber oder Inkrementalgeber..............65 … mit mechanischen Endschaltern ..................66 FEIG ELECTRONIC GmbH Seite 6 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 7 Zufahrt des Tores ........................71 Vorendschaltereinstellung ......................72 Rampeneinstellung ........................72 Korrigieren der Endlagen ......................73 Funktionen Meldungen 11.1 Fehlermeldungen ........................74 11.2 Informationsmeldungen ......................90 Allgemeine Meldungen Technische Daten Richtlinien und Normen FEIG ELECTRONIC GmbH Seite 7 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 8: Allgemeine Beschreibung Und Bestimmungsgemäße Verwendung

    Anzeige- und Ein-Ausgabemodul o TST RFUxFCOM: Schnittstellenmodul für Schleusenapplikationen u. ä. o TST RFUxIO-B/-E: universelles Ein-/ Ausgangserweiterungsmodul VEK MNST1/2/3/4: Induktionsschleifenauswerter 1-4 Kanal o Auswertung von Schnittstellensignalen zur Fernsteuerung des Tores, Diagnose und Parametrierung FEIG ELECTRONIC GmbH Seite 8 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 9: Bestimmungsgemäßer Gebrauch

    Angaben zur Montage, Installation und Inbetriebnahme mit den jeweiligen Sicherheitshinweisen sowie die Berücksichtigung der Technischen Daten. • Die Steuerung darf nur mit Zubehör betrieben werden, das von FEIG ELECTRONIC GmbH zugelassen ist. • Alle Montage-, Installations-, Inbetriebnahme-, und Instandhaltungsarbeiten an Toren oder Schranken oder an den für Tore oder Schranken vorgesehenen Antriebseinheiten sind im...

  • Seite 10: Qualifikation Des Personals

    Pos : 8 /VTM T orsteuerungen/Sic her heit/---Ü3---Qualifi kation des Pers onals @ 1\mod_1533542792617_6.doc x @ 33750 @ 3 @ 1 1.3.1 Qualifikation des Personals Die Steuerung TST FUF2 oder TST FU3F von FEIG ELECTRONIC GmbH darf nur von Personen bedient und gewartet werden, die die hier zugeordneten Voraussetzungen erfüllen und mit den Sicherheitsstandards der elektrischen Antriebs- und Automatisierungstechnik vertraut sind.

  • Seite 11: Sorgfaltspflicht Des Betreibers

    Pos : 9 /VTM T orsteuerungen/Sic her heit/---Ü3---Sorfg alfts pflic ht des Betreibers @ 1\mod_1533722016602_6.doc x @ 35111 @ 2 @ 1 1.4 Sorgfaltspflicht des Betreibers Die FEIG ELECTRONIC GmbH unterhält ein zertifiziertes Qualitätsmanagementsystem nach DIN EN ISO 9001. Die Steuerung und ihre Funktion wurden vor Verlassen des Werks gemäß geltender Vorschriften auf einen sicherheitstechnisch einwandfreien Zustand geprüft.

  • Seite 12: Sicherheitshinweise

    Eine Gerätekennzeichnung (Typenschild mit Angaben zu Name und Adresse des Herstellers, Se- riennummer, Baujahr, Typenbezeichnung, Versorgungsspannung und Temperaturbereich) muss spätestens nach der Montage erfolgen. Der beispielhafte Aufkleber Warnhinweis ist am Motor in der Nähe des Motorklemmbrettes anzu- bringen. FEIG ELECTRONIC GmbH Seite 12 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 13 Hausmüll zu entsorgen. Sie müssen getrennt gesammelt und einer um- weltgerechten Verwertung zugeführt werden. Entsorgen Sie Batterien umweltgerecht. Geben Sie entladene Batterien bei ei- ner qualifizierten Fachwerkstatt oder bei einer Rücknahmestelle für Altbatte- rien ab. FEIG ELECTRONIC GmbH Seite 13 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 14: Montage Der Steuerung

    Tor bedient werden darf. In solchen Fällen darf keine Fernsteuerung (z. B. Funk) als Im- pulsgeber eingesetzt werden.  Es ist unbedingt darauf zu achten die Steuerung mit den beigefügten Wandabstandhaltern zu montieren, um eine ausreichende Wärmeabfuhr der Endstufe zu gewährleisten. FEIG ELECTRONIC GmbH Seite 14 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 15 Dieses muss mind. 0,02 m betragen.  Sollte die Kühlung nicht ausreichen, kann ein zusätzlicher Kühlkörper zwischen Steuerungsge- häuse und zusätzlichem Gehäuse eingebaut werden, der dann die Wärme nach außen ableitet. 50°C -20°C FEIG ELECTRONIC GmbH Seite 15 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 16: Variante Ohne Gehäuse Fuxf-Xpr

    3.1.1 Abmaße der Bohrlöcher im Montagerahmen Abbildung 1: Befestigungslöcher im Montagerahmen ohne Schnellverschluss Pos. Maß Beschreibung 185,6 mm Breite gesamt 36,0 mm Höhe Befestigungsloch unten 181,2 mm Höhe Befestigungsloch oben 255,5 mm Höhe gesamt FEIG ELECTRONIC GmbH Seite 16 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 17: Notwendige Freiräume Im Kunststoff- Und Stahlgehäuse

    Tabelle 1: Mindestabstände zu Gehäusewänden Kunststoffgehäuse Pos. Stahlgehäuse Beschreibung 199,0 mm 208,4 mm Breite 144,5 mm 149,2 mm Tiefe ohne Kühlkörper 40,05 mm 40,05 mm Tiefe Kühlkörper 266,0 mm 275,4 mm Höhe FEIG ELECTRONIC GmbH Seite 17 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 18: Steuerungselektronik Mit Befestigungslöcher Montieren

    Montageanleitung FUF2 / FU3F-A/-C/-F 3.1.3 Steuerungselektronik mit Befestigungslöcher montieren Vor der Montage der Platine mit den Befestigungslöchern muss der Schnellverschluss (a) vom Monta- gerahmen entfernt werden. FEIG ELECTRONIC GmbH Seite 18 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 19: Variante Im Kunststoffgehäuse Fuxf-Xh

    3.2 Variante im Kunststoffgehäuse FUxF-xH Die Kunststoffvariante der Steuerung besteht aus dem Montagerahmen inkl. Leiterplatte, der in das Ge- häuse eingesetzt wird. Das Gehäuse hat folgende Abmessungen: 89,5 Abbildung 4 Abmessungen und Bohrplan FUxF-xH Kunstoffgehäuse FEIG ELECTRONIC GmbH Seite 19 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 20: Varianten Im Stahl- Oder Edelstahlgehäuse

    3.3 Varianten im Stahl- oder Edelstahlgehäuse Es stehen auch Stahl- und Edelstahl Gehäusevarianten zur Verfügung. Die Gehäuse haben folgende Abmessungen: 3.3.1 300 x 400 mm T = 200 Abbildung 5: Gehäuse 300 x 400 FEIG ELECTRONIC GmbH Seite 20 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 21: 400 X 600 Mm

    Montageanleitung FUF2 / FU3F-A/-C/-F 3.3.2 400 x 600 mm T = 200 Abbildung 6: Gehäuse 400 x 600 FEIG ELECTRONIC GmbH Seite 21 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 22: 600 X 600 Mm

    Montageanleitung FUF2 / FU3F-A/-C/-F 3.3.3 600 x 600 mm T = 200 Abbildung 7: Gehäuse 600 x 600 FEIG ELECTRONIC GmbH Seite 22 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 23: Variante Im Hygienegehäuse

    Montageanleitung FUF2 / FU3F-A/-C/-F 3.4 Variante im Hygienegehäuse T = 227 Abbildung 8: Hygienegehäuse FEIG ELECTRONIC GmbH Seite 23 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 24: Elektrischer Anschluss

    Drehzahl und die Funktion aller Sicher- 5 Minuten. Ein Berühren interner Steue- heitseinrichtungen müssen überprüft rungsteile innerhalb dieser Entladezeit ist werden. Die Einstellung der Parameter, gefährlich. Brücken und anderer Bedienelemente darf nur von unterwiesenem Personal durchgeführt werden. FEIG ELECTRONIC GmbH Seite 24 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 25 0,25 (Raster 3,5 mm) genmaßnahmen zu treffen um elektrostati- sche Aufladung zu verhindern.  Das Einschalten bzw. Betreiben einer betau- ten Steuerung ist nicht zulässig. Es kann zur Zerstörung der Steuerung führen. FEIG ELECTRONIC GmbH Seite 25 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 26: Anschluss Der Versorgungsspannung

    Montageanleitung FUF2 / FU3F-A/-C/-F Anschluss der Versorgungsspannung 4.1.1 TST FUF2 Sicherung 16A / K- Typ Abbildung 9: Anschluss Netzleitung FEIG ELECTRONIC GmbH Seite 26 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 27: Tst Fu3F

    Montageanleitung FUF2 / FU3F-A/-C/-F 4.1.2 TST FU3F Sicherung 16A / K- Typ Abbildung 10: Anschluss Netzleitung Bei TST FU3F-A ist keine Netzdrossel vorhanden. FEIG ELECTRONIC GmbH Seite 27 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 28: Motor Und Bremsanschluss

    742 727 22) um die drei Adern (T1/T2/T3) gelegt werden. Wir empfehlen einen Klappferrit (schwarz, Würth Nummer: 742 717 22 S) über die komplette Motorleitung möglichst nahe an der Torsteuerung anzubringen. Der schwarze Klappferrit ist nicht im Lieferumfang enthalten! FEIG ELECTRONIC GmbH Seite 28 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 29 Schutzschalters oder die Einstellung der Schaltfrequenz der Torsteuerung von wechseln- der auf eine feste, geeignete Schaltfrequenz mit Parameter P.160. Die optimale Einstel- lung lässt sich mittels Ableitstrommessung ermitteln. Die Schaltfrequenz mit dem niedrigs- ten Ableitstrom ist einzustellen. FEIG ELECTRONIC GmbH Seite 29 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 30: Tst Fu3F

    Bei den Varianten -C und -F sind die Adern einmal durch den Klappferrit zu führen. Wir empfehlen einen Klappferrit (schwarz, Würth Nummer: 742 717 22 S) über die komplette Motorleitung möglichst nahe an der Torsteuerung anzubringen. Der schwarze Klappferrit ist nicht im Lieferumfang enthalten! FEIG ELECTRONIC GmbH Seite 30 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 31 Ableitstrommessung ermitteln. Die Schaltfrequenz mit dem nied- rigsten Ableitstrom ist einzustellen. Der Einsatz eines FI-Schutzschalters 30 mA Typ B ist mit dieser Steuerung nicht mög- lich. Hier muss ein 300 mA Typ B FI-Schutzschalter verwendet werden. FEIG ELECTRONIC GmbH Seite 31 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 32: Vdc Bremse

    Montageanleitung FUF2 / FU3F-A/-C/-F 4.2.3 24 VDC Bremse Abbildung 13: Motoranschluss mit 24 VDC Bremse Maximale Spannungs- und Leistungsangaben beachten (siehe Technische Daten " Steuerspannung / externe Versorgung" Seite 97. FEIG ELECTRONIC GmbH Seite 32 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 33: Sicherheitsleiste An Der Integrierten Auswertung

    Klappferrit (schwarz, Würth Nummer: 742 717 22 S) über die Adern der Sicher- heitsleiste (Klemmen 43 – 45) möglichst nahe an der Torsteuerung anzubringen. Der schwarze Klappferrit ist nicht im Lieferumfang enthalten! FEIG ELECTRONIC GmbH Seite 33 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 34: Anschluss Optische Sicherheitsleiste

    Schlupftür- schalter schalter Sender Abbildung 14: Anschluss einer optischen Sicherheitsleiste Sofern der Sicherheitsleistentyp nicht automatisch erkannt wurde kann die optische Si- cherheitsleiste an diesem Eingang mit Parameter P.460 = 5 aktiviert werden. FEIG ELECTRONIC GmbH Seite 34 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 35: Anschluss Einer Widerstands - Sicherheitsleiste

    Abbildung 15: Anschluss einer Widerstands - Sicherheitsleiste Sofern der Sicherheitsleistentyp nicht automatisch erkannt wurde kann die Widerstands Sicherheitsleiste an diesem Eingang mit Parameter P.460 = 1 aktiviert werden. Wird keine Sicherheitsleiste angeschlossen, ist eine automatische Zufahrt nicht möglich. FEIG ELECTRONIC GmbH Seite 35 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 36: Sicherheitsleiste An Der 2. Integrierten Auswertung (Eingang 10)

    Typisch wird dieser Eingang als Sicherheit in Auffahrt genutzt. Dazu wird dann z.B. Pa- rameter P.50A = 1406 eingestellt. Anschließend muss der Leistentyp mit Parameter P.5A2 = 4 eingestellt werden. Es ist wichtig, dass zuerst Parameter P.50A und erst danach Parameter P.5A2 ein- gestellt wird. FEIG ELECTRONIC GmbH Seite 36 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 37: Anschluss Einer Widerstands - Sicherheitsleiste An Eingang 10

    P.5A2 = 3: 8K2 Sicherheitsleiste, N.C. P.5A2 = 6: 1K2 Sicherheitsleiste, N.O. P.5A2 = 7: 1K2 Sicherheitsleiste, N.C. Es ist wichtig, dass zuerst Parameter P.50A und erst danach Parameter P.5A2 ein- gestellt wird. FEIG ELECTRONIC GmbH Seite 37 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 38: Eingang 10 Als Digitaler Eingang

    Anschließend muss mit Parameter P.5A2 der angeschlossene Schaltertyp festgelegt werden. Folgende Einstellungen sind möglich: P.5A2 = 0: N.O. Kontakt P.5A2 = 1: N.C. Kontakt Es ist wichtig, dass zuerst Parameter P.50A und erst danach Parameter P.5A2 ein- gestellt wird. FEIG ELECTRONIC GmbH Seite 38 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 39: Lichtgitter Tst Lgb

    Lichtgitterleitung 4 Adern (Sender) / 8 Adern (Empfänger) Elektronischer Endschalter Geberleitung 4 Adern Verteiler- Dose Durch das Torblatt ausgeblendet Steuerleitung 7 Adern OUT1: Gefahren- bereich Torsteuerung OUT2: Objektschutz- bereich Abbildung 19: Montage des TST LGB FEIG ELECTRONIC GmbH Seite 39 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 40: Anschluss Des Tst Lgb

    Pin 2 - weiss Pin 1 - weiss M12 /4 polig M12 /8 polig WICHTIG! Buchse Buchse Diese Adern M12 /8 polig M12 /4 polig miteinander verbinden Stecker Stecker Abbildung 20: Anschluss TST LGB FEIG ELECTRONIC GmbH Seite 40 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 41: Endschaltersystem

    Betätigung Thermopille Not-Aus 3 5 6 7 8 9 10 111213 Sicherheitsleiste Brücke 7 8 9 10 RS485-B RS485-A +12 VDC Not-Aus Not-Aus Abbildung 21: Absolutwertgeber TST PE / TST PE FSB FEIG ELECTRONIC GmbH Seite 41 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 42: Absolutwertgeber Tst Pd

    Ader 3: blau / blue Ader 2: weiß / white Ader 4: schwarz / black Ader 1: braun / brown schirm / shield / PE Abbildung 22: Anschluss des Absolutwertgeber TST PD FEIG ELECTRONIC GmbH Seite 42 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 43: Absolutwertgeber Des

    Ader 2: Kanal B à Klemme 36 Ader 3: GND à Klemme 34 Ader 4: Kanal A à Klemme 32 Ader 5: Not-Aus à Klemme 33 Ader 6: 12 VDC Abbildung 23: Anschluss Absolutwertgeber DES FEIG ELECTRONIC GmbH Seite 43 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 44: Inkrementalgeber

    4.6.4 Inkrementalgeber 180° 0° Abbildung 25: Funktionsweise Inkrementalge- Abbildung 24: Beispiel Inkrementalgeber Abbildung 26: Anschluss Inkrementalgeber FEIG ELECTRONIC GmbH Seite 44 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 45: Mechanische Endschalter

    Montageanleitung FUF2 / FU3F-A/-C/-F 4.6.5 Mechanische Endschalter Abbildung 27: Anschluss Nockenendschalter Alternativ können die Vorendschalter auch als Öffnerkontakte angeschlossen werden. FEIG ELECTRONIC GmbH Seite 45 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 46: Lichtschranke

    Lichtschranke 71 72 73 74 75 76 Empfänger Lichtschranke Abbildung 28: Anschluss Lichtschranke FEIG ELECTRONIC GmbH Seite 46 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 47: Externe Befehlsgeber

    STOPP Abbildung 29: Anschluss externe Befehlsgeber Wird ein externer Befehlsgeber angeschlossen, ist mit der Werksparametrierung keine Totmann- fahrt möglich. Diese kann ab der Parameterebene 3 aktiviert werden: Parameter P.511= 4 und P.531=1. FEIG ELECTRONIC GmbH Seite 47 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 48: Ampelanschluss

    Montageanleitung FUF2 / FU3F-A/-C/-F Ampelanschluss L´ L´ N´ N´ 10 1112 20 2122 Brücke Blau / blue Abbildung 30: Ampelanschluss FEIG ELECTRONIC GmbH Seite 48 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 49: Übersicht Ausgänge

    Maximale Spannungs- und Leistungsangaben beachten (siehe Technische Daten " Steuerspannung / externe Versorgung" und "Relaisausgänge“ Seite 97 und 100). Die Funktion der Ausgänge ist abweichend von der hier genannten Standardeinstellung frei wählbar. FEIG ELECTRONIC GmbH Seite 49 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 50: Übersicht Eingänge

    Montageanleitung FUF2 / FU3F-A/-C/-F 4.11 Übersicht Eingänge Abbildung 32:Übersicht Eingänge Den Anschluss von mech. Endschaltern entnehmen Sie bitte dem Kapitel Mechanische Endschalter. FEIG ELECTRONIC GmbH Seite 50 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 51: Optionale Steck- Und Erweiterungskarten

    Vor Inbetriebnahme der Steuerung den elektrischen Anschluss nochmals überprüfen. Durch Falschanschluss kann es zu Schäden am Gerät kommen. Funkempfänger TST SFFE Abbildung 33: Funk-Steckempfänger Um den Steckplatz für den Funkempfänger zu aktivieren muss der Parameter P.802 auf 0202 eingestellt werden. FEIG ELECTRONIC GmbH Seite 51 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 52: Induktionsschleifendetektor Tst Suvek

    Je nach Typ können 1 oder 2 Schleifen ausgewertet werden. Schleife 1 Schleife 2 Abbildung 34: Detektorkarte Um den Steckplatz für den Detektor zu aktivieren muss der Parameter P.803 auf 0302 eingestellt werden. FEIG ELECTRONIC GmbH Seite 52 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 53: Induktionsschleifendetektor Vek Mnst1/2/3/4

    Schleife Kanal Anschluss X3/Pin 1.1-1.2 2.1-2.2 Anschluss X4/Pin 3.1-3.2 4.1-4.2 Abbildung 35: Anschlussbeispiel am VEK MNST4 Um den Steckplatz für den Detektor zu aktivieren muss der Parameter P.803 auf 0400 eingestellt werden. FEIG ELECTRONIC GmbH Seite 53 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 54: Sicherheitsleistenauswerter Tst Sura

    Je nach Typ können 1 oder 6 Sicherheitsleisten ausgewertet werden. Abbildung 36: Sicherheitsleistenauswerter Um den Steckplatz für den Leistenauswerter zu aktivieren muss der Parameter P.802 auf 0101 für TST SURA-1 oder auf 0106 für TST SURA-6 eingestellt werden. FEIG ELECTRONIC GmbH Seite 54 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 55: Erweiterungskarte Tst Rfuxk

    RS-485 Schnittstelle, z. B. zur Verbindung mit einer Partnersteue- rung, enthalten. 5.5.1 Display und TST RFUxK montieren und anschließen Stahl (ST) Stahl Polyamid Display àTST RFUxK TST RFUxK àTST FUF2/FU3F (PA) FEIG ELECTRONIC GmbH Seite 55 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 56 Klemmen 385 – 390 hochkant aufstecken! Abbildung 37: Display wechseln und TST RFUxK Erweiterungskarte montieren am Beispiel der TST FU3F Um die Erweiterungskarte zu aktivieren, muss der Parameter P.800 auf 5 eingestellt werden. FEIG ELECTRONIC GmbH Seite 56 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 57: Erweiterungskarten Rfuxio-B/-E

    Abstandhaltern montiert und über den Steckverbinder X30a mit der Torsteuerung verbun- den. 320 321 322 323 324 325 Abbildung 38: Anschlussbeispiel mit der TST RFUxIO-E Um die Erweiterungskarte zu aktivieren, muss der Parameter P.800 auf 8 eingestellt werden. FEIG ELECTRONIC GmbH Seite 57 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 58: Klemmbelegung Tst Rfuxio-B-E

    323 NC – Öffner COM -N COM -N 324 NO - Schließer Ausgang 5 – Rot-Ampel innen 325 Ausgang 10 Ausgang 6 – Grün-Ampel innen Ausgang 7 – Rot-Ampel außen Ausgang 8 - Grünampel außen FEIG ELECTRONIC GmbH Seite 58 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 59: Interfacekarte Tst Rfuxfcom

    Die Interfacekarte muss nicht über Parameter aktiviert werden. Damit die Anschlussstecker 71-76 und B1 – B2 besser erreicht werden können, sollten der grüne und der gelbe Stecker der Interfacekarte TST RFUxFCOM zuerst abgezogen werden. FEIG ELECTRONIC GmbH Seite 59 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 60: Allgemeine Bedienhinweise Zur Parametrierung

    Mit den Pfeiltasten können Sie nun den gewünschten Para- P: Offenhalt 1 meter auswählen. 010= 10 s oder ACHTUNG Nicht alle Parameter sind direkt einsehbar bzw. änderbar, das ist immer abhängig von dem Passwort und der eingestellten Positionsart. FEIG ELECTRONIC GmbH Seite 60 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 61: Parameterbearbeitung Bei Angewähltem Parameter

    Wenn der Parameter angezeigt wird, halten Sie die STOPP- FEIG ELECTRONIC Taste ca. 3 Sekunden gedrückt, der Parameterbetrieb wird xxxx Zyklen sofort verlassen. Der Torbetrieb ist wieder aktiv, wenn auf der Parameteranzeige z.B. steht: FEIG ELECTRONIC GmbH Seite 61 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 62: Reset Durchführen

    Passwort eingegeben werden. Hierzu muss fol- 999= 0001 # gender Parameter eingestellt werden: P.999 = 2 (erweiterter Inbetriebnahmemodus) P: Passwort 999= 0001# P: Passwort 999= 0002?# P: Passwort 999= 0002# FEIG ELECTRONIC GmbH Seite 62 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 63: Grundeinstellungen

    Beachten Sie unbedingt die Y/ Schaltung des Motors. Die Motordaten müssen entsprechend der Schaltung des Motors eingetragen werden. Eine 400 V-Einstel- lung ist für die TST FUF2 nicht sinnvoll, da die Steuerung maximal 230 V Motor- spannung ausgeben kann. FEIG ELECTRONIC GmbH Seite 63 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 64: Inbetriebnahme

    Nach erfolgter Inbetriebnahme müssen alle Sicherheitseinrichtungen auf ihre Funktion ge- prüft werden. Die Einstellungen werden im Totmannbetrieb durchgeführt, d.h. die entsprechende Pfeil- taste muss solange in die entsprechende Richtung gedrückt werden, bis die erwünschte Position erreicht ist. FEIG ELECTRONIC GmbH Seite 64 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 65: Mit Absolutwertgeber Oder Inkrementalgeber

    Position eingelernt. Zu pos. OK Tor öffnet I.515 Korr. Fahrt drücken, den Vorgang solange wiederholen bis die Korrek- turfahrt beendet ist. (Anzeige I.510 = OK) I.510 Korrek. OK Tor öffnet Tor schließt FEIG ELECTRONIC GmbH Seite 65 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 66: Mit Mechanischen Endschaltern

    AUF in den Parametriermode springen und Parameter P.980 „Servicebetrieb“ anwählen, öffnen und Parameterwert „2“ auf „0“ stel- len (Automatikmode) Endschalterpositionen Tor AUF und Tor ZU bei Bedarf durch Feineinstellung der Endpositi- onen im Automatikbetrieb korrigieren. FEIG ELECTRONIC GmbH Seite 66 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 67: Mit Lichtgitter Tst Lgb

    Korrekturfahrt sonst abgebrochen und die Synchronisation des Lichtgitters neu gestartet wird. ! Synchron. ! 0 Start mit Folientaste ZU drücken, um das automatische Einler- nen der ZU-Position zu starten. Suche Si-Leiste Tor schließt. -xxx Auto Zu FEIG ELECTRONIC GmbH Seite 67 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 68 Neueinlernen aller Endlagen (P.210=5) erneut eingestellt werden!  P.275: Korrektur Inkremente nach Synchronisationsabschluss -> empfohlen als Fe- steinstellung für die Endlage UNTEN. Der hier eingestellte Wert muss nach dem Neueinlernen aller Endla- gen NICHT erneut eingestellt werden! FEIG ELECTRONIC GmbH Seite 68 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 69: Neuanforderung Des Einlernens Der Endlagen

    Einstellung im Fahrbetrieb testen. Mit Hilfe des Diagnoseparameters P.910 = 2 kann der aktuell fließende Motorstrom im Display angezeigt werden. Der Boost sollte so eingestellt werden, dass der Motorstrom möglichst klein bleibt. FEIG ELECTRONIC GmbH Seite 69 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 70: Optimierung Des Torlaufs

    Endlage erreicht wird. An diesem Punkt, wird das Tor mit der Rampe „r2“ auf die Schleichfahrtfre- quenz abgebremst. Das Tor fährt nun mit Schleichfahrtgeschwindigkeit bis zum Erreichen des oberen Endschalters. An diesem Punkt wird dann das Tor angehalten (ro). FEIG ELECTRONIC GmbH Seite 70 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 71: Zufahrt Des Tores

    Endlage erreicht wird. An diesem Punkt wird das Tor mit der Rampe „r6“ auf die Schleich- fahrtfrequenz abgebremst. Das Tor fährt nun mit Schleichgeschwindigkeit bis zum Erreichen des unteren Endschalters. An diesem Punkt wird dann das Tor angehalten (ru). FEIG ELECTRONIC GmbH Seite 71 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 72: Vorendschaltereinstellung

    0 Hz nach dem Drücken einer STOP- Taste. P.380 / P.382 = Rampe „r-STOP“ für Zufahrt: Abbremsen des Tores von Zufahrtsgeschwindig- keit auf 0 Hz nach Drücken einer STOP- Taste. FEIG ELECTRONIC GmbH Seite 72 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 73: Korrigieren Der Endlagen

    Eine Änderung in den negativen Bereich bewirkt ein Verschieben nach unten. 10 Funktionen Eine Übersicht der Parameter und deren Beschreibung zu dieser Montageanleitung finden Sie im beigefügten Dokument „Parameterbeschreibung TST FUxF“. FEIG ELECTRONIC GmbH Seite 73 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 74: Meldungen

    Schleppfehler (Positionsänderung des Tores ist ge- F.030 nicht festgezogen ringer als erwartet) • falsches Positioniersystem ausgewählt (P.205) • eine Motorphase fehlt • Die Bremse löst nicht • Einstellung der Fehlererkennungszeit (P.430 oder P.450) zu niedrig FEIG ELECTRONIC GmbH Seite 74 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 75 F.068 Fehler an Schleife 4 • Servicezähler ist abgelaufen F.080 Wartung ist notwendig • Die mindesterforderlichen Grundparameter der Steuerung wurden noch nicht eingestellt → DIP-Schalter aktivieren und die abgefragten Parameter einstellen F.090 Steuerung nicht parametrisiert FEIG ELECTRONIC GmbH Seite 75 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 76 F.369 interne Sicherheitsleiste fehlerhaft parametriert auf verwendeten Leistentyp einstellen • Einer der redundanten Kontakte des 8k2-Schlupftürschalters ist defekt Redundanzfehler des 8K2-Schlupftürschalters am in- F.36A • Die Schlupftür wurde nicht vollständig geöffnet oder geschlossen ternen Sicherheitsleistenauswerter FEIG ELECTRONIC GmbH Seite 76 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 77 • Einer der redundanten Kontakte des 8k2-Schlupftürschalters ist defekt Redundanzfehler des 8K2-Schlupftürschalters am F.38A • Die Schlupftür wurde nicht vollständig geöffnet oder geschlossen zweiten internen Sicherheitsleistenauswerter • parametrierte, maximale Anzahl an Sicherheitsauslösungen während eines F.3A1 Überschreitung Anzahl Auslösungen Sicherheit A FEIG ELECTRONIC GmbH Seite 77 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 78 F.409 RFUxK Software inkompatibel • Die Erweiterungskarten sind an unterschiedlichen CAN-Schnittstellen ange- schlossen (Bsp. RFUxK-A/E an CAN1 oder CAN2 und RFUxK-F an CAN2 oder CAN1) Unplanmäßiger Software Reset des Prozessors F.40A Interner Software Reset FEIG ELECTRONIC GmbH Seite 78 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 79 • Tor schwergängig • DC-Einspeisung kann nicht durchgeführt werden (Überstrom, IGBT-Fehler F.511 Störung DC-Einspeisung F.519, Erdkurzschluss, 24V Fehler, Übertemperatur) • Der Not-Aus ist betätigt • Hardware fehlerhaft F.512 Offset Motorstrom / Zwischenkreisstrom fehlerhaft FEIG ELECTRONIC GmbH Seite 79 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 80 • Die Temperatur im Steuerungsgehäuse ist zu hoch F.535 Temperatur im Gehäuse • nicht angepasste Spannungsanhebung ("Boost“) eingestellt • falsch dimensionierter Motor für genutztes Tor • Tor schwergängig F.540 Überstrom Zwischenkreis Grenze 2. FEIG ELECTRONIC GmbH Seite 80 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 81 • Der ROM-Test ist fehlgeschlagen • Programmlauffehler • Synchronisationsfehler F.616 Interner Empfänger des Lichtgitters ist gestört • Adressmodul defekt • Dunkeltest ist fehlgeschlagen • Digital-Analog-Wandler ist defekt • Watchdog-Test hat nicht ausgelöst oder hängt Hardware tauschen! FEIG ELECTRONIC GmbH Seite 81 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 82 • Das Toleranzband der Erkennungszeit ist zu klein (P.229) • Der simulierte Endschalter AUF wurde nicht an der erwarteten Position er- F.702 Auf-Position bei Timer-Betrieb nicht gefunden reicht • Das Toleranzband der Erkennungszeit ist zu klein (P.239) FEIG ELECTRONIC GmbH Seite 82 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 83 • Der Eingang 4 der mobilen Einheit wurde fehlerhaft getestet Fehlerhafter Test Eingang 4 der mobilen Einheit der • Das am Eingang angeschlossene Gerät funktioniert nicht F.804 TST FSx • Die mobile Einheit ist defekt FEIG ELECTRONIC GmbH Seite 83 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 84 • Parameter P.5xF, P.47b oder P.465 falsch eingestellt • Das am Eingang 1 der mobilen Einheit angeschlossen Gerät passt nicht zur Falsche Parametrierung Eingang 1 der mobilen Ein- Einstellung F.821 • Parameter P.F1F überprüfen heit FEIG ELECTRONIC GmbH Seite 84 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 85 • Die Verbindung zum angeschlossenen Gerät ist nicht vorhanden • Die angeschlossen optische Sicherheitsleiste ist gestört F.841 Frequenzstörung am Eingang 1 der mobilen Einheit • Die angeschlossen optische Sicherheitsleiste ist gestört F.843 Frequenzstörung am Eingang 3 der mobilen Einheit FEIG ELECTRONIC GmbH Seite 85 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 86 • Die Adresse befindet sich auf einem Aufkleber auf der mobilen Einheit siert) • Auch nach mehreren Versuchen ist die ROM Programmierung erfolglos ge- F.900 Interner Fehler blieben. ROM enthält kein gültiges Programm mehr. FEIG ELECTRONIC GmbH Seite 86 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 87 • defekte Hardware oder stark gestörtes Umfeld F.930 externer Watchdog fehlerhaft • falscher EPROM-Code F.931 ROM-Fehler • defekte Hardware oder stark gestörtes Umfeld • defekte Hardware oder stark gestörtes Umfeld F.932 RAM-Fehler FEIG ELECTRONIC GmbH Seite 87 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 88 Ansteuerung der Endstufe (Erster Abschaltweg) ist der Notaus geschaltet. F.936 • Eine Rampe wurde nicht gefahren z. B. Tor bremst nicht ab fehlerhaft • Endstufenausgang wurde nicht spannungsfrei geschaltet z. B. im Stillstand wird weiter Spannung ausgegeben FEIG ELECTRONIC GmbH Seite 88 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 89 • Die Uhr hat einen Fehler → Pufferbatterie überprüfen, evtl. leer. Uhrzeit und F.969 Interner Fehler Echtzeituhr Datum neu stellen. • neue EPROM-Version • noch nicht initialisierte Steuerung F.970 Plausibilität Parameterblock gestört • Irgendein Parameter ist unplausibel FEIG ELECTRONIC GmbH Seite 89 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 90: Informationsmeldungen

    I.205 Synchronisation durchgeführt I.210 Endschalter unplausibel (vorendobenschalten) I.211 Endschalter unplausibel (vorenduntenschalten) I.310 Auf-Befehl an Tor 2 I.320 Hindernis in Auffahrt I.325 Hindernis in Zufahrt I.360 Störung der Öffnerleiste I.363 Störung der Schließerleiste FEIG ELECTRONIC GmbH Seite 90 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 91 Log-Funktion wird gerade initialisiert. Die Steuerung wird solange angehalten bis die Initialisierung abgeschlossen ist. I.919 Die Steuerung wird nach einem Anwender-Reset (3-Finger Reset) heruntergefahren. I.941 Die Parameterdatei kann nicht geschrieben werden, da keine freien Verzeichniseinträge gefunden wurden. FEIG ELECTRONIC GmbH Seite 91 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 92 Die Parameterdatei kann nicht geladen werden, da sie mind. einen nicht schreibbaren Parameter enthält I.94A Die Parameterdatei kann nicht geladen werden, da der Inhalt ungültig ist I.94F Die Parameterdatei kann nicht geladen werden aufgrund eines unbekannten Fehlers FEIG ELECTRONIC GmbH Seite 92 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 93: Allgemeine Meldungen

    Stopp / Reset-Modus  warten STOP Folie Stop auf den nächsten Befehl Synchronisation (Inkremental- SYNC Positionsgeber / Endschalter  ! Synchron. ! Pos. unbekannt) Segment + Klartext/Statusmeldungen während Eichung/Synchronisation @ 0\mod_1528354701138_6.docx @ 20057 @ @ 1 FEIG ELECTRONIC GmbH Seite 93 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 94 Totmann-Zufahrt möglich Endlage AUF erreicht, keine wei- Hd.Eo Totm.offen tere Totmann-Auffahrt möglich Außerhalb der erlaubten Eo-Posi- Hd.Ao Auß.oben tion (keine Totmann-Auffahrt möglich) Pos: null /Steuermodule/------------ Seitenumbruch ------------ @ 0\mod_1452083281983_0.docx @ 742 @ @ FEIG ELECTRONIC GmbH Seite 94 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 95 LCD-Text des Eingangs +Terminal Nr. E.13A Eingang 3A LCD-Text des Eingangs +Terminal Nr. E.13B Eingang 3B E.13C LCD-Text des Eingangs +Terminal Nr. Eingang 3C E.13D LCD-Text des Eingangs +Terminal Nr. Eingang 3D FEIG ELECTRONIC GmbH Seite 95 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 96 Eingang 3 der mobilen Einheit E.F04 E.F04 Eingang 4 der mobilen Einheit E.F0A E.F0A Eingang A der stationären Einheit E.F0B E.F0B Eingang B der stationären Einheit E.F0C E.F0C Eingang C der stationären Einheit FEIG ELECTRONIC GmbH Seite 96 von 104 FUxF_Montageanleitung_DE_13.docx...

  • Seite 97: Technische Daten

    Last der 24 V Versorgung nur 2,5 A. Steuerspannung / externe Versorgung 3 für elektronische Endschalter und Sicherheitsleiste (Kl. 33, 45 – ACHTUNG Nennwert 11,5 V / max. 130 mA Jumper) FEIG ELECTRONIC GmbH Seite 97 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 98 Serielle Schnittstelle 5 für gehäuseinternen Betrieb der TST RFUxK oder andere von CAN-0 für Erweiterungspla- FEIG zugelassene Kommunikationspartner geeignet! tine TTL-Pegel (Cx, Rx) Max. Leitungslänge: 10 cm für interne Verdrahtung zum Modul FEIG ELECTRONIC GmbH Seite 98 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 99 Systeme (Fraba) alternativer Betrieb als digitaler Steuereingang Echtzeituhr 24 Stunden Echtzeituhr mit Kalenderfunktion 4 kanalige Auswertung Genauigkeit: weniger als 5 s pro Tag über den gesamten Tempe- raturbereich FEIG ELECTRONIC GmbH Seite 99 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 100 Lebens- dauer! Wechslerkontakt zur Freischaltung von elektromechanischen Alternativer Einsatz als Bremsen mit vorgeschaltetem Bremsgleichrichter. Bremsrelais keine Sicherheitsfunktion. (Out 3 / X16) Max. 230 VAC / 3 A (abgesicherte Phase von L‘ verwenden!) FEIG ELECTRONIC GmbH Seite 100 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 101 Überlast für 0,5 s nung) Einschaltdauer bzw. Temperaturbereich beachten: dauerhafte Fahrt mit Nennstrom für max. 20 Minuten z. B. 6 Sekunden Fahrt und 4 Sekunden Pause z. B. 8 Sekunden Fahrt und 12 Sekunden Pause FEIG ELECTRONIC GmbH Seite 101 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 102 Temperaturabhängige Reduzierung der Einschaltdauer des Antriebs beachten (siehe „AntriebsausgangX13“). Geräte Mobilität Ortsfest Motorgerät, externer Antrieb ist nicht Bestandteil des Lieferumfangs Gerätetyp FEIG ELECTRONIC GmbH. IP 65 (nur in Verbindung mit Kunststoffgehäuse und bei verschlos- Schutzart senen Kabelverschraubungen) Schutzklasse Schutzklasse I Gewicht ca.

  • Seite 103: Richtlinien Und Normen

    EN 61000-6-3:2007 / A1:2011 / AC:2012 Störaussendung, Wohnbereich  EN 61000-6-4:2007 / A1:2011Störaussendung, Industriebereich Angewandte nationale EN 12453:2000 technische Spezifikationen Nutzungssicherheit kraftbetätigter Tore Anforderungen • Kapitel 5.2 Antriebssysteme und Energieversorgung bzgl. der obigen Richtli- nien: FEIG ELECTRONIC GmbH Seite 103 von 104 FUxF_Montageanleitung_DE_13.docx...
  • Seite 104 FEIG ELECTRONIC GmbH Seite 104 von 104 FUxF_Montageanleitung_DE_13.docx...
